4.9.2 元件類型

4.9.2.1 新增

新增一個元件類型，可供進行資料庫編輯。選擇此功能後，會出現以下視窗。輸入型

式後，按下[確定]即可增加。

4.9.2.2 載入

將已存在的元件資料庫匯入供現有的元件使用。

Test Research Inc.

TR7700 SII User Guide–Software 311

Test Research Inc.

312 TR7700 SII User Guide–Software

1. 圖形選擇區：以圖形表示各形式的資料庫圖形。

2. 類型區：將所有存放的元件資料庫列出來。

3. 尋找功能區：輸入條件後按下[尋找]按鈕，可找出所需的元件資料庫。

 種類：系統自動將各種形式元件區分為 IC、CHIP、Other 等等的種類，可以根

據此分類尋找或選擇[ALL]在所有種類中尋找。

 名稱：輸入形式的名稱來尋找資料庫檔案。

 腳位：IC 腳的總數。

 腳距：單位為 um。

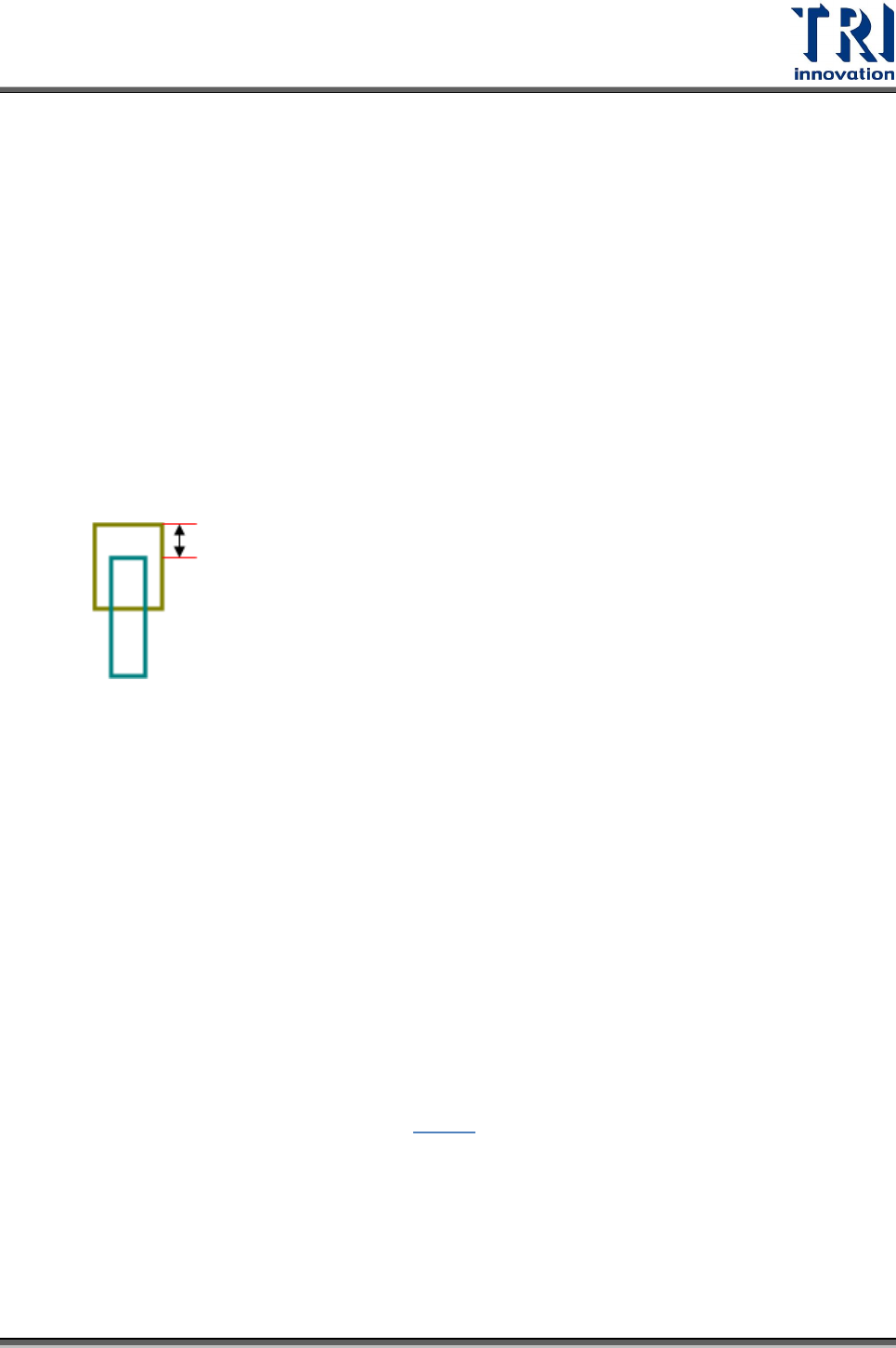

 Pad：PAD 外露部分的長度。單位為 um，在元件資料庫中有建立[焊盤(PAD)]

框的元件才會有此資訊。

 元件尺寸 –勾選表示搜尋時會以 Body 框的大小為標準，將長寬差距在 200um

以內的元件顯示出來。

 路徑：可選擇只從指定的路徑中尋找合乎條件的資料。

 尋找：按下後系統會依照所輸入條件尋找。

4. 重新載入：按下此按鈕可將元件資料庫更新至最新狀態。在程式開啟後若元件資

料庫的資料有被變更時可按此鈕更新。

5. 上一個、下一個、Page：按下按鈕可分別跳至前一頁及後一頁，Page 表示目前的

頁數以及總頁數。

6. 確定：按下後可將選取的元件資料庫套用到目前的形式上，若在圖形表示區域雙

擊滑鼠左鍵亦有相同效果。

7. Icon：若該類型的元件資料庫有儲存圖示，則勾選此項目時，會以圖示取代檢測

框配置圖形。儲存圖示方式請參見 4.9.7.6。此功能目前不適用於 7700。

8. 取消：按下後關閉此對話方塊。
