Test Research Inc.

TR7700 SII User Guide–Software 365

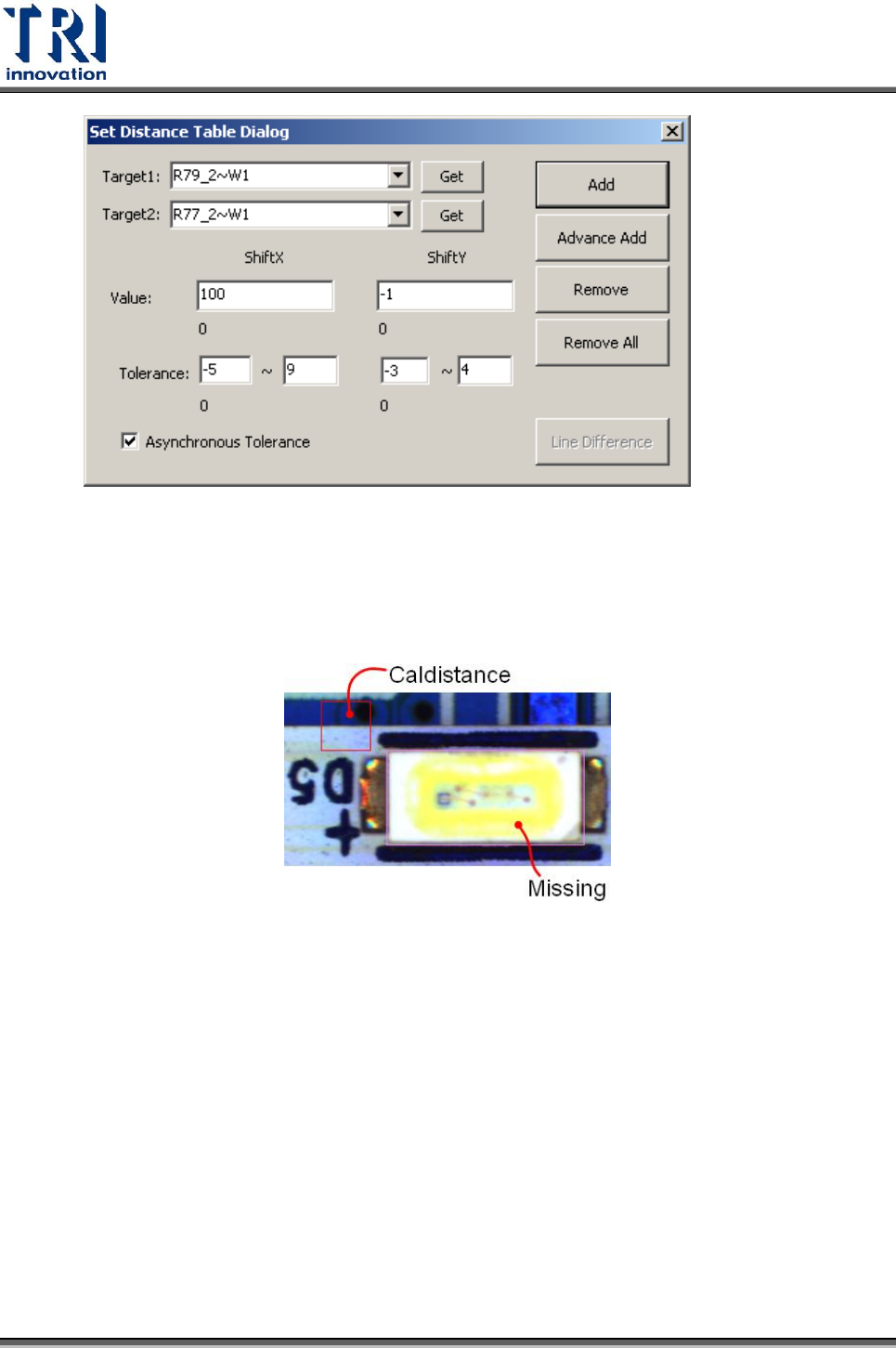

 Target1、Target2：量測距離的二個檢測框名稱。在[Target1]中選擇一個檢測框

後，系統會在[Target2]欄位中，以下拉選單列出所有與[Target1]的檢測框有關的

設定。

 Get：將 FOV 內被選取的的檢測框名稱帶到 Target 內。

 Value：ShiftX、ShiftY 的設定值，若 Target 有一個為測線的框(CalDistance)，則

ShiftX 和 ShiftY 只要設一個就可以了。

 Tolerance：ShiftX、ShiftY 偏移的容忍值。如果將 Shift Y 的 Value/Tolerance 設

為-1，則點對點則計算直線距離。

 Result：檢測結果。

 Add：將本設定加入，若所選的二個檢測框為同一個元件則可以[By Type]增加。

 Advanced Add：將本設定加入，且有以下三種方式可選擇將設定套用在指定的其

他檢測框上。第一種方式為系統自動計算，將此設定帶入列於同一個水平上，有

相同距離的檢測框。另外兩個功能暫不開放。

Test Research Inc.

366 TR7700 SII User Guide–Software

 Remove：移除目前[Target1]及[Target2]中所選擇的檢測框的設定。若所選的二

個檢測框為同一個元件則可以 by type 移除。

 Remove All：移除在[Target 1]中所選擇的檢測框的所有相關設定。

 Line Difference：可在此設定指定[Line Difference]設定。[Test Horizontal]表示測

試水平排成同一列元件的上下偏移，[Test Vertical]表示測試垂直排成同一列元件

的左右偏移，[All]表示其他方向的測試。

 Asynchronous Tolerance：勾選後，可以設定 Tolerance 值的正負範圍。(左邊

欄位為負右邊欄位為正值

Test Research Inc.

TR7700 SII User Guide–Software 367

 操作步驟

 Light Bar 平整度的量測

 在 Library 中先建置檢測元件(Lead、Missing)和邊(Caldistance)的檢測框。接

著開啟[Set Distance]功能(menu/ Setting/ Set Distance).

 使用[Get]，分別將 Missing 框加入[Target1]，Caldistance 加入[Target2]欄位

中。

 設定二個框的距離檢測參數。

 按下[Add]鈕，即設定完成。

 [存檔..]系統會將設定存在 pkg 檔內。

 [merge library..]系統會將設定套給同 type 的相同檢測框。

 跨元件的量測
