Test Research Inc.
TR7700 SII User Guide–Software 319

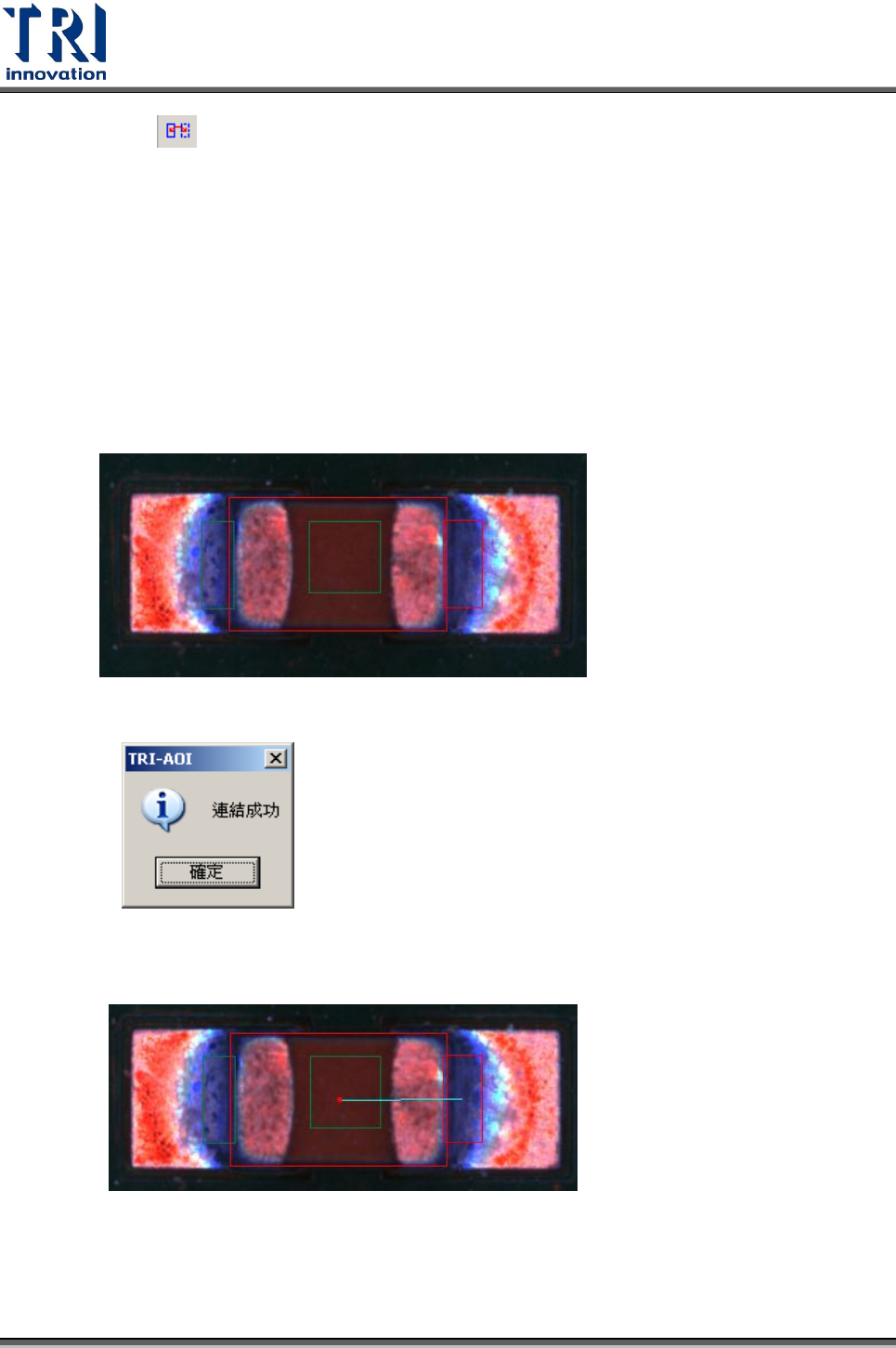

4.9.3.9 連結
此功能可以將有從屬關係之檢測框連結起來。由於某些檢測框本身不具有定位的功
能(void 及 pin 等)，所以必須依靠與有定位功能的檢測框(Missing、Lead 與 Align
等)連結來做定位。
若具有從屬關係之檢測框是經由[增加所有檢測框]功能一次增加的，則系統會自動
將其連結起來，不需要再經手動連結。
使用方法:
(1) 框選想要連結在一起的檢測框，然後點選此功能。
(2) 連結成功的話會出現如下圖的訊息視窗，按下[確定]。
(3) 連結成功的框，在有勾起[連結]檢視的方式下，可以看出其從屬關係，如下圖
所示。
Test Research Inc.
320 TR7700 SII User Guide–Software
4.9.3.10 取消連結
解除有從屬關係的檢測框連結。當選擇完有從屬關係的檢測框後，選擇此功能，會出
現以下視窗。選擇[是]，會消除所有的連結。
消除成功後，會出現以下視窗。
4.9.3.11 鏡射
此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y 軸為鏡射的基準。

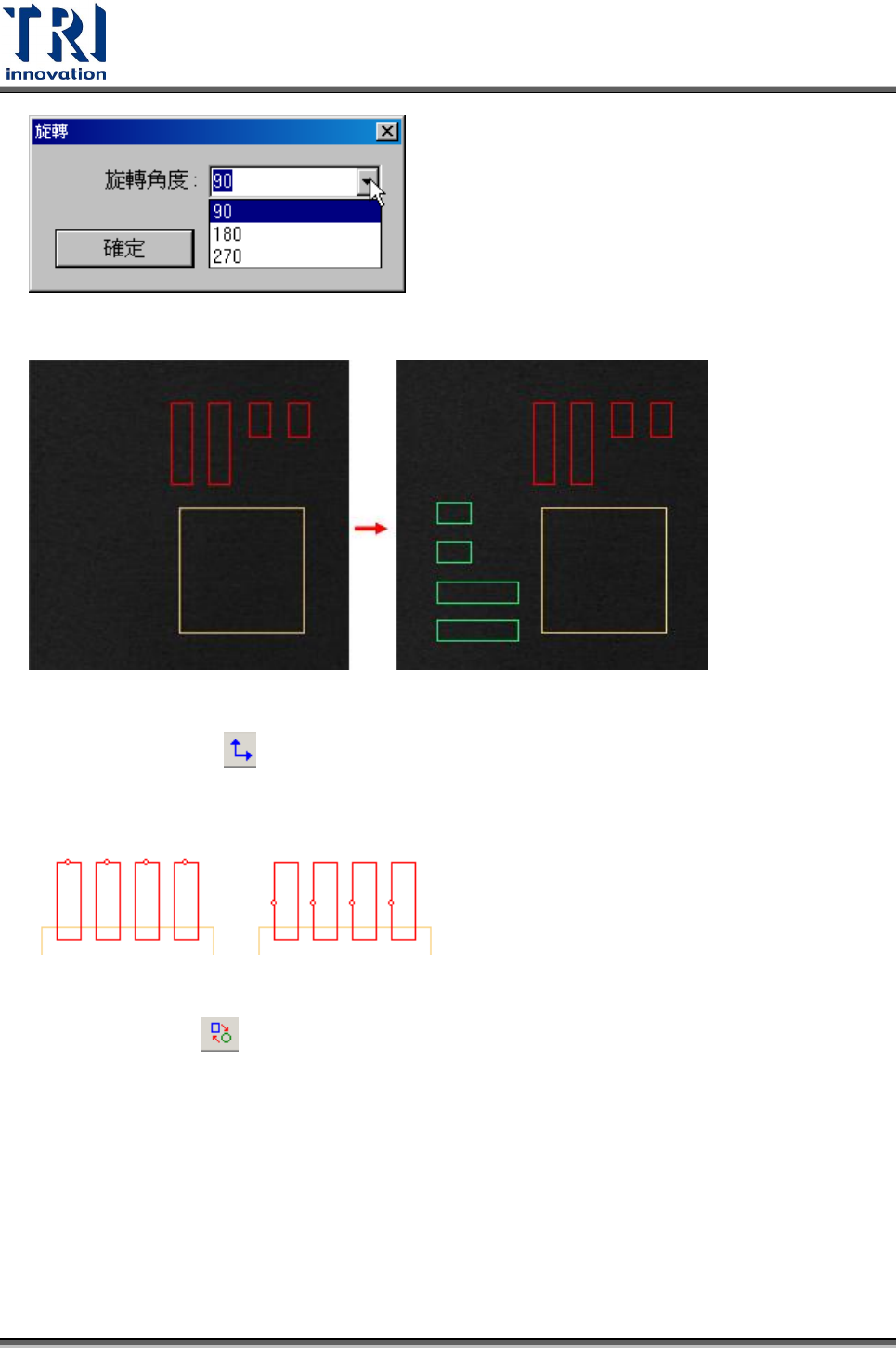

4.9.3.12 旋轉複製
此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點為圓心。
可選擇的角度限制在 90、180 即 270 度三個選項。
Test Research Inc.
TR7700 SII User Guide–Software 321
以 90 度旋轉複製為例
4.9.3.13 旋轉方向性
按一次可將所選擇腳位的方向逆時針旋轉 90 度。
4.9.3.14 改變形狀
將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由圓形改變為矩形，如
下圖所示。
