TR7700 SII User Guide–Software 377
9) 再次點選屬性視窗內的影像，按下[遮罩]。
10) 進入遮罩視窗後，將紅色框移動到元件電阻代碼位置，調整大小後，按下[內部
遮罩]。當綠色遮罩順利產生後，按下[確定]按鈕離開遮罩視窗。
11) 在比對條件視窗內，使用者可以依照需求來設定[Missing]框的比對參數條件。更
改檢測參數的方式是，在參數欄位裡輸入想要的數值，然後按下[Apply]即可。詳
細的參數說明請參閱 4.10.2.1。
Test Research Inc.
378 TR7700 SII User Guide–Software
12) 接下來進行元件電阻代碼的[Missing]框設定。與先前的[Missing]框一樣的方式，
選擇[Missing]框後，按下屬性視窗裡的[增加]按鈕，並且在權重視窗內調整適當
的影像權重，然後在比對條件視窗內設定參數。
13) 選擇爬錫區的其中一個[Void]框，在權重視窗內設定權重。

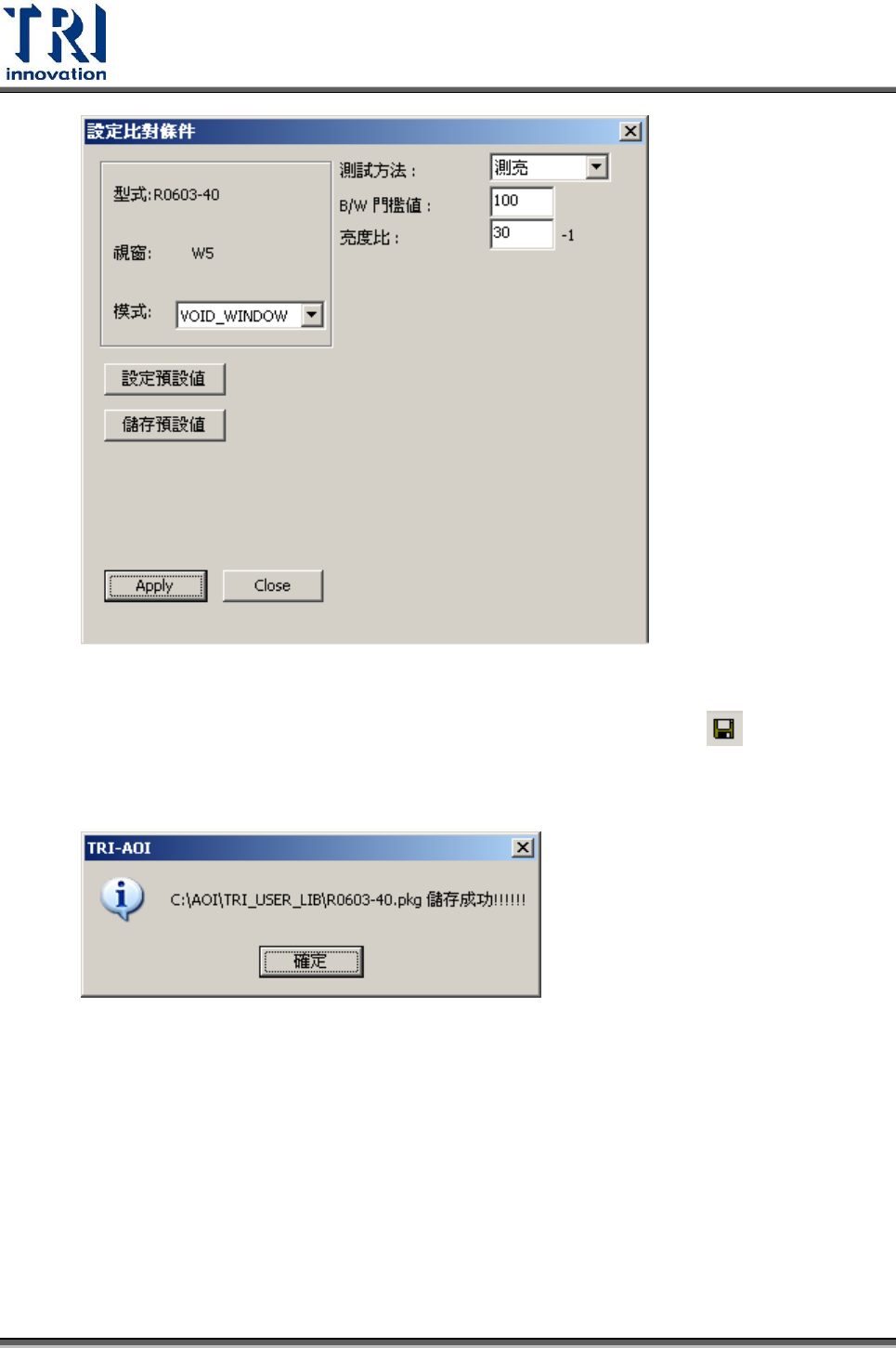

14) 在比對條件視窗內，設定[Void]框的檢測參數。詳細的參數說明請參閱 4.10.2.3。
Test Research Inc.
TR7700 SII User Guide–Software 379
15) 使用同樣的步驟完成另外一個[Void]框的設定。
16) 當所有的檢測框都設定完成後，按下上方工具列裡的[儲存]按鈕( )來儲存此類
型元件的程式庫。程式庫將被儲存在[C:\AOI\TRI_USER_LIB]資料夾中，如下圖所
示。到此，此元件類型的檢測框資料庫製作已經完成。
