Test Research Inc. 598 TR 7700 S II User Guid e – Software 4.8 Font Delete Dialog 在 Font Library Manager 字型庫管理界面下，當點選「組合式刪除」 功能 項時，可呼叫出如下圖的窗口，此窗口主要是以組合式條件來刪除字型之機制，內 容包含之功能如下所示：
Test Research Inc.
TR7700 SII User Guide–Software 597
1. 在字串(Code)編輯框內，編輯 Date-Code 字串。
2. 按下「置換按鈕 」做更改。

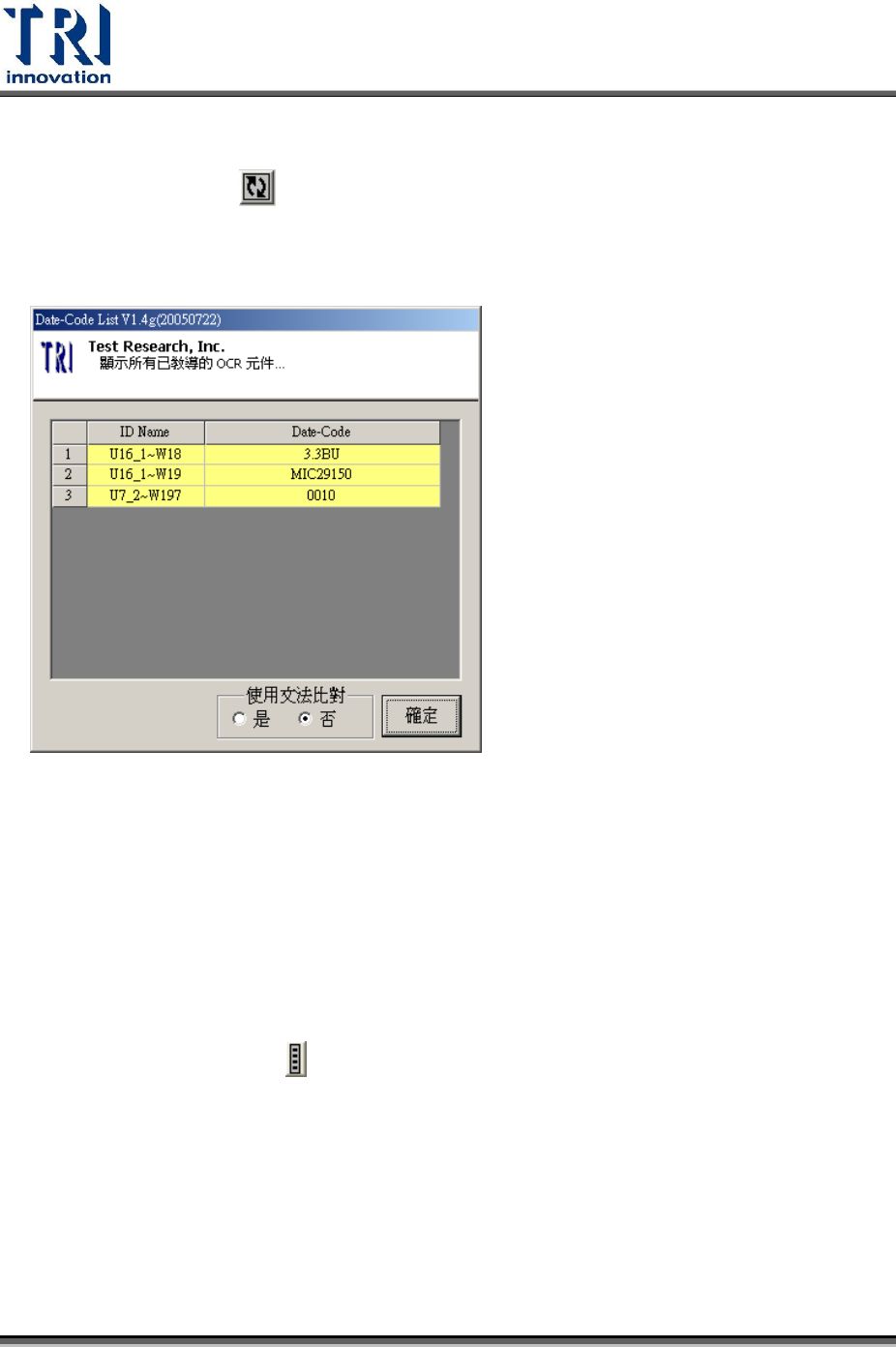

3. 可按下「List」鍵顯示所有已建立之 Date-Code 列表，並可直接點選指定的 ID
Name 來設定是否使用文法比對。
修改字型種類及角度
可直接在「字型」(Font Type)編輯框中指定某一字型種類、角度之修改，以作為
辨識字串時，字型選取之依據。
4.7 Show Font Library Dialog
當點選「字型種類管理」 功能項時，可呼叫出如下圖的窗口，此窗口主要是以
字型種類(Font-Type)為基礎之字型管理機制，內容包含之功能如下所示：
Test Research Inc.
598 TR7700 SII User Guide–Software
4.8 Font Delete Dialog
在 Font Library Manager 字型庫管理界面下，當點選「組合式刪除」 功能
項時，可呼叫出如下圖的窗口，此窗口主要是以組合式條件來刪除字型之機制，內
容包含之功能如下所示：
Test Research Inc.
TR7700 SII User Guide–Software 599
5 OCR Date-Code In-Line /Run-Time Inspect 注意事項
5.1 製作 OCR 檢測框
1. 由於考慮打件偏位之影響，強烈建議使用 OCR 檢測框時，需搭配「Warp」框。
鎖 Warp 的圖像以 Chip 上面，跟著文字面一起移動的商標為主，如下圖所示。
