Test Research Inc. TR 7700 S II User Guid e – Softwar e 147  角度量測  定義元件角度的工具。若元件具有特殊角度可利用此工具來量測。  角度校正  由於使用 [ 角度量測 ] 工具所量得的值會有些許誤差且並非整數，按下此按鈕可以輔助角度量測工具，將所量得的角度一以下邏輯進位成為整數。

Test Research Inc.

146 TR7700 SII User Guide–Software



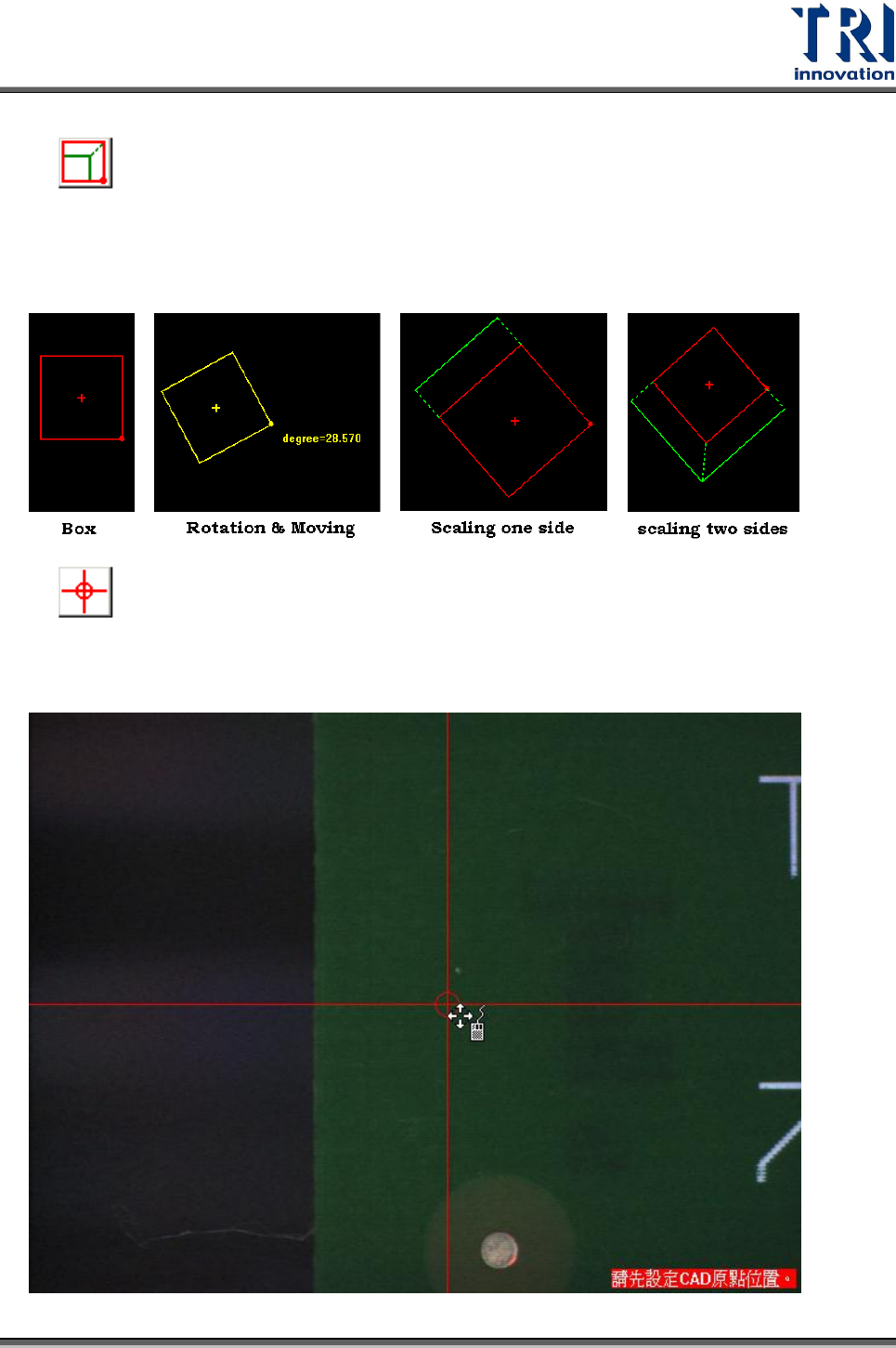

方塊工具

 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移動、旋轉，

或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系統會以方塊之中心點

作為元件的座標。



十字工具

 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來定義 CAD

座標，則系統會以十字交叉點作為元件的座標。

Test Research Inc.

TR7700 SII User Guide–Software 147

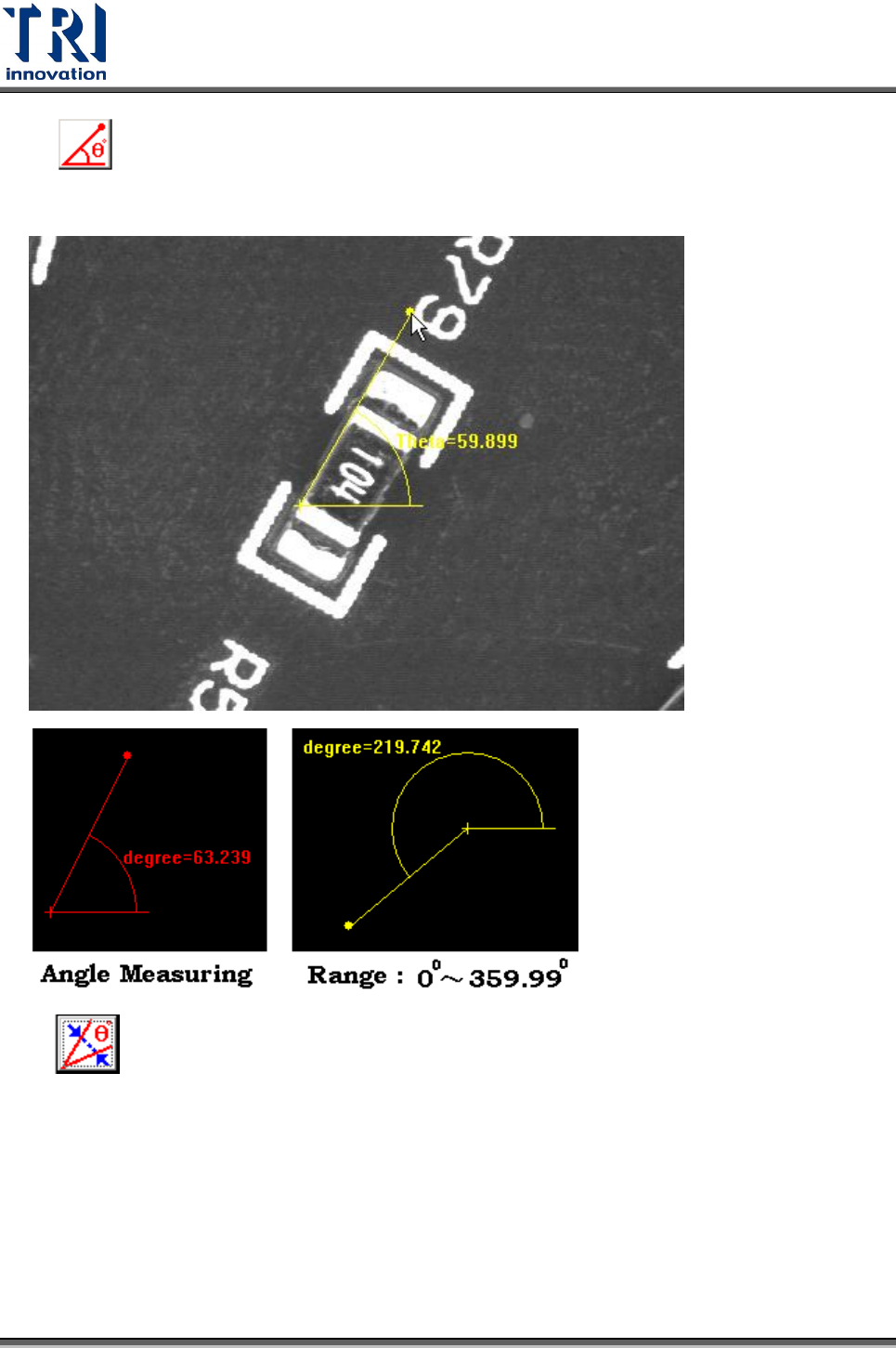

 角度量測

 定義元件角度的工具。若元件具有特殊角度可利用此工具來量測。



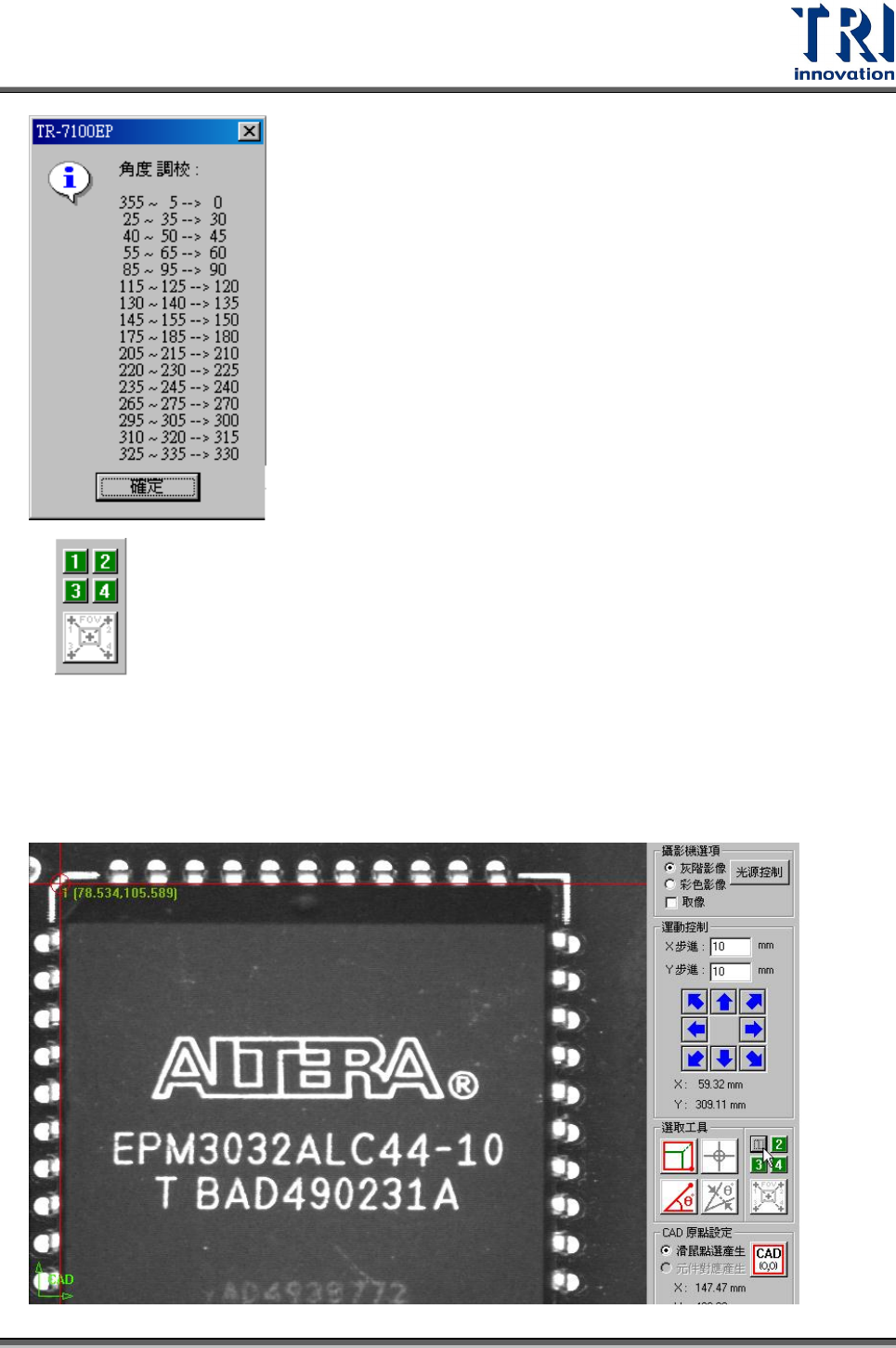

角度校正

 由於使用[角度量測]工具所量得的值會有些許誤差且並非整數，按下此按鈕可以

輔助角度量測工具，將所量得的角度一以下邏輯進位成為整數。

Test Research Inc.

148 TR7700 SII User Guide–Software



大型元件工具

 定義元件座標的工具。若元件超出一張影像的範圍，使用方塊工具沒有辦法找到

元件中心的話，可使用這一組大型元件工具來幫助我們找到元件的中心座標。

Step1. 將十字工具移到目標元件的左上角後按下[1]按鈕，取得第一個角落的座標位

置。
