Test Research Inc. 590 TR 7700 S II User Guid e – Software 1. 手動教導區：依四步驟來進行教導，各為拉框、選取字型庫、字串學習及確認 學習結果。 2. 即時測試區：當 OCR 字串教導完成後，可利用此功能進行 Off -Line 檢測，檢 測的結果即為 Run-Time 時的結果。 3. 工具選取區：可點選 Font Library( 字型庫 )/Check Sum( 比對條件…
Test Research Inc.
TR7700 SII User Guide–Software 589
1. 結果判定選項
2. 正確資訊輸入
3. 自動教導以產生字型庫(Auto Train)
4. 完成按鍵
5. 手動教導以產生字型庫(Manual Train)
6. 儲存圖像檔案
自動教導(Auto Train)主要架構於 TRI OCR 之自動學習核心技術上，此核心技術包
含字型庫自動搜尋、AI 人工智慧辨認以自動切割字元、文字面偏位之自動定位…
等功能項目。
在 Training Result Verify 窗口內，當選取「否」時，在「設定正確的結果」窗
口內輸入正確的文字字串及選取正確的角度，角度以逆時針為正向。
鍵入正確的字串及角度後，按下有機器人圖示之「自動教導」(Auto Train)按鈕
來進行自動學習字型庫及比對條件(Check Sum)設定。
學習完成後，結果會顯示於圖像上，無誤時，可按下「完成」鍵完成 OCR 元件
設定。
當學習失敗時，可按下有小光頭圖示之[手動教導(Manual Train)]按鈕來進行人
工教導字型庫及比對條件(Check Sum)設定。

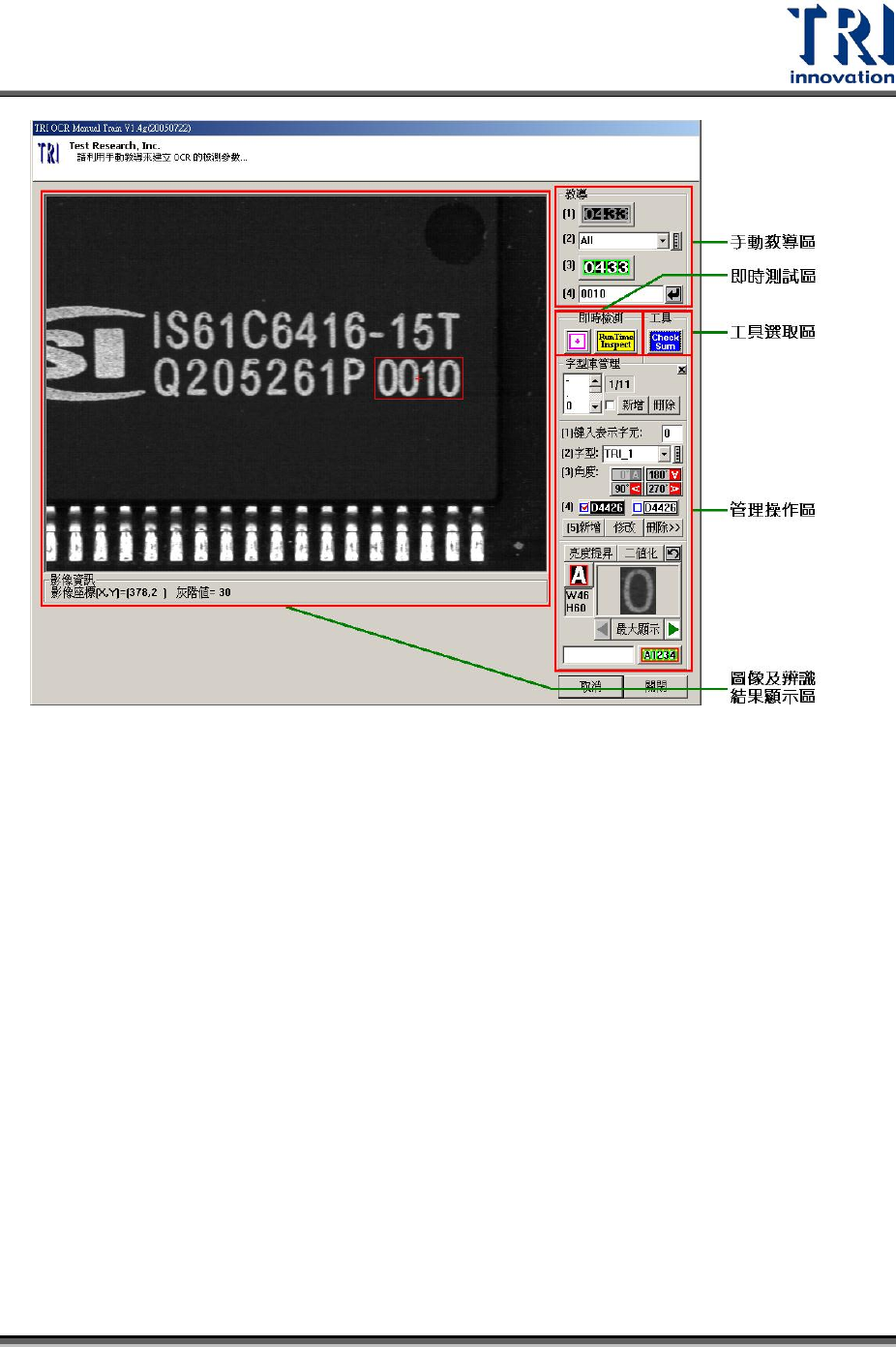

4.3 OCR - Manual Train Dialog
本窗口主要在於當「Auto Train」無法順利自動學習出所屬字型庫及代入正確的比
對條件時所使用，利用手動模式來設定所有OCR相關參數，如手動教導OCR檢測框、
字型庫管理、字串比對條件管理等。
Test Research Inc.
590 TR7700 SII User Guide–Software
1. 手動教導區：依四步驟來進行教導，各為拉框、選取字型庫、字串學習及確認
學習結果。
2. 即時測試區：當 OCR 字串教導完成後，可利用此功能進行 Off-Line 檢測，檢
測的結果即為 Run-Time 時的結果。
3. 工具選取區：可點選 Font Library(字型庫)/Check Sum(比對條件)來互相切換
功能。
4. 管理操作區：依所點選工具類，可顯示 Font Library(字型庫)或 Check Sum(比
對條件)之管理界面及所有操作功能。
5. 圖像及辨識結果顯示區：在此區可做文字字串拉框、顯示辨識結果等功能。
Manual Train 主要架構於 TRI OCR 之辨識核心技術上，此核心技術包含所有字型
庫種類自動搜尋、字元尺寸自動縮放搜尋、角度旋轉自動判斷、黑底白字/白底黑
字自動判斷、Auto-Pass Level Setting…等功能項目。各細部功能說明如下列所述：
Test Research Inc.
TR7700 SII User Guide–Software 591
4.4 Training 教導功能
當建立OCR 檢測框後，可藉由Manual Train來取得字串角度、尺寸大小、所屬字型
種類、及建立CheckSum比對資料。
可分成四步驟來進行：
