Test Research Inc. TR 7700 S II User Guid e – Softwar e 135
Test Research Inc.
134 TR7700 SII User Guide–Software
勾選所要變更的檢測框參數種類後，按[設定於此類型]或是[設定於所有類型]即可依
所設定條件變更參數。
勾選區：勾選的檢測參數表示要改變的參數
增益：可輸入對應參數要增加或減少的數值。系統會根據每顆元件平均檢測的結
果加或減這個數值，作為新的比對條件門檻值。
最小、最大：可給予新參數限制範圍，避免參數設定產生不當值。若計算出的新
參數小於[最小]欄位的值，則系統會將參數設定為[最小]欄位的值，若計算出的
新參數大於[最大]欄位的值，則系統會將參數設定為[最大]欄位的值。
設定於此類型：將打勾的參數設定規則套用到所點選的類型中。
設定於所有類型：將打勾的參數設定規則套用到所有的類型中。

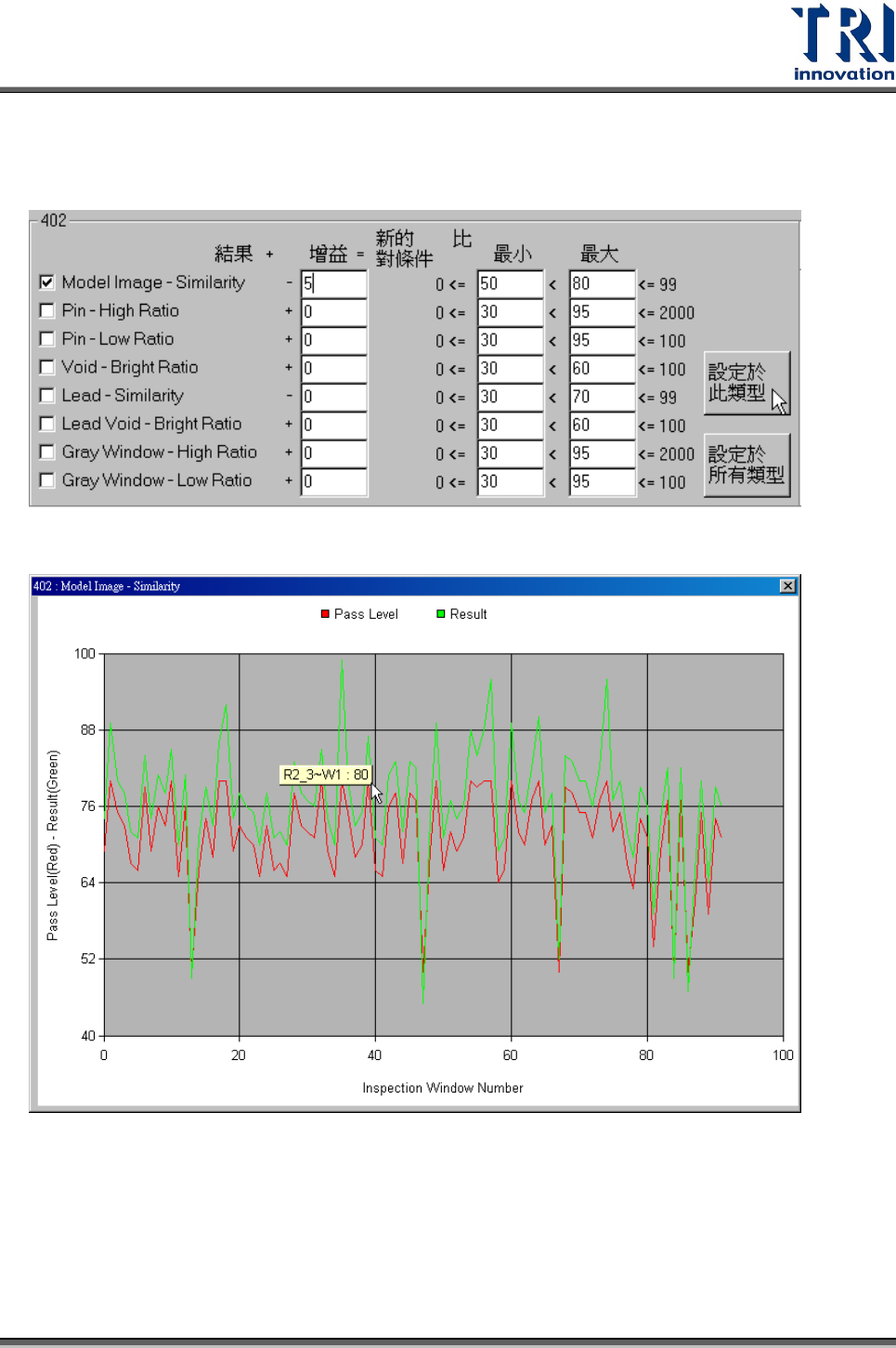

舉 402 這個形式的[Model Image-Similarity]參數為例，變更參數之設定如下。
Step1. 勾選[Model Image-Similarity]
Step2. 以圖示以及資訊欄位作為參考，決定新參數的增益值。
Test Research Inc.
TR7700 SII User Guide–Software 135
Test Research Inc.
136 TR7700 SII User Guide–Software
Step3. 在增益欄位輸入 5 後按[設定於此類型]。此時系統會將所有元件平均檢測結
果減 5，做為新的[Similarity]參數。

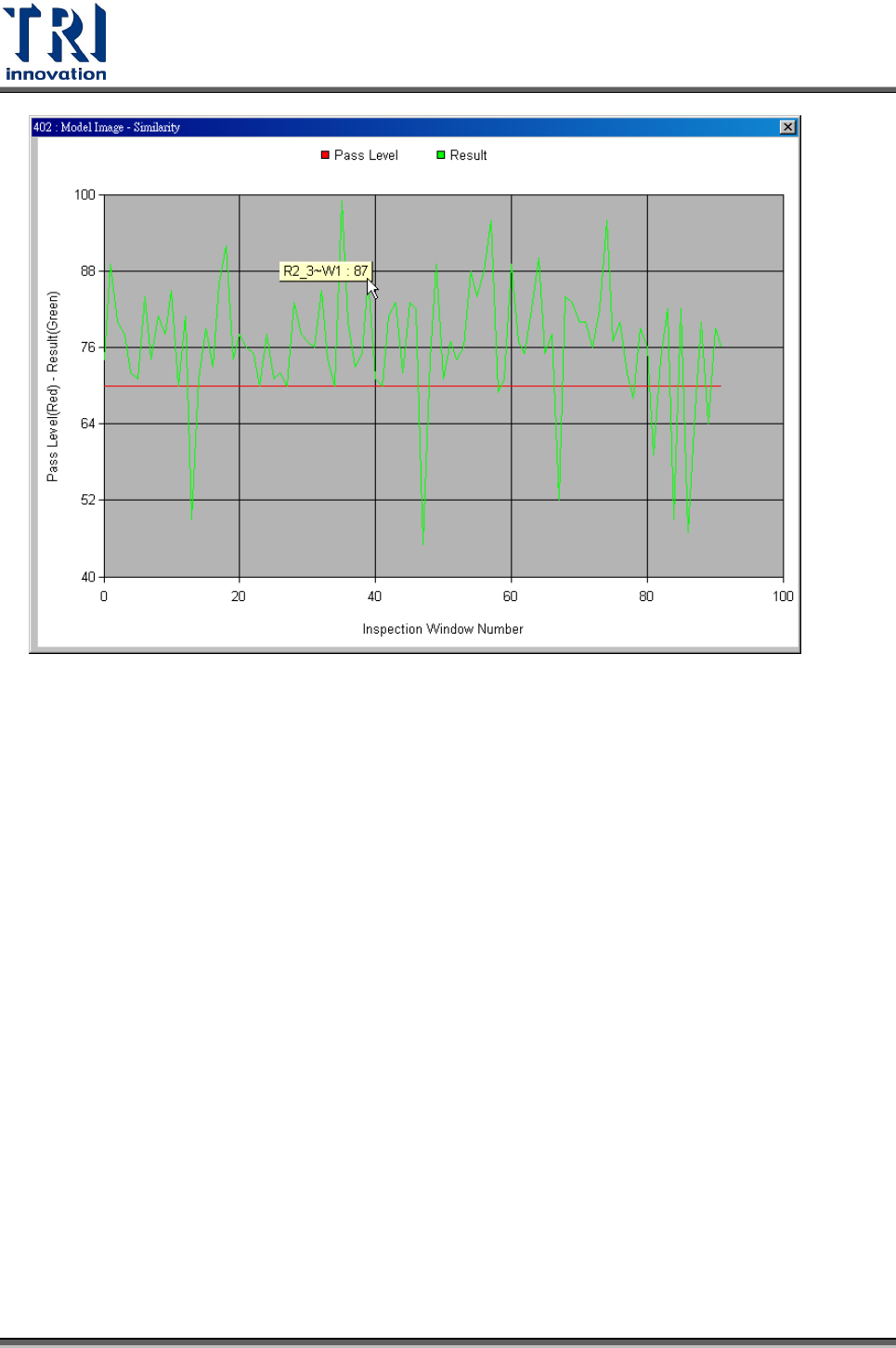

Step7. 可再次點選圖示以查看參數變更結果。
儲存–按下此按鈕可以將元件形式列表中所有資訊以文字檔形式儲存在與程式相同
的資料夾中，檔案名稱為[typeSetting.txt]。
