Test Research Inc. TR 7700 S II User Guid e – Softwar e 519 Step16. 選擇載入 epac 檔案。 Step17. 選擇檔案。
Test Research Inc.
518 TR7700 SII User Guide–Software
<Pins>
<Pin name="1" used="true" x="-1950" y="-2875" />
<Pin name="2" used="true" x="-1300" y="-2875" />
<Pin name="3" used="true" x="-650" y="-2875" />
<Pin name="4" used="true" x="0" y="-2875" />
<Pin name="5" used="true" x="650" y="-2875" />
<Pin name="6" used="true" x="1300" y="-2875" />
<Pin name="7" used="true" x="1950" y="-2875" />
<Pin name="8" used="true" x="1950" y="2875" />
<Pin name="9" used="true" x="1300" y="2875" />
<Pin name="10" used="true" x="650" y="2875" />
<Pin name="11" used="true" x="0" y="2875" />
<Pin name="12" used="true" x="-650" y="2875" />
<Pin name="13" used="true" x="-1300" y="2875" />
<Pin name="14" used="true" x="-1950" y="2875" />
</Pins>
</Package>
</Packages>
<PackageMapping name="DefaultPackageMapping">
<Map type="PN" key="C100R" target="pkgnoname_" />
</PackageMapping>
Pin 的座標為 (0, 0) 會自動忽略
使用說明
Step15. 沒有載入 epac 檔案前，此功能[Auto Add Pin]無法使用。
Test Research Inc.
TR7700 SII User Guide–Software 519

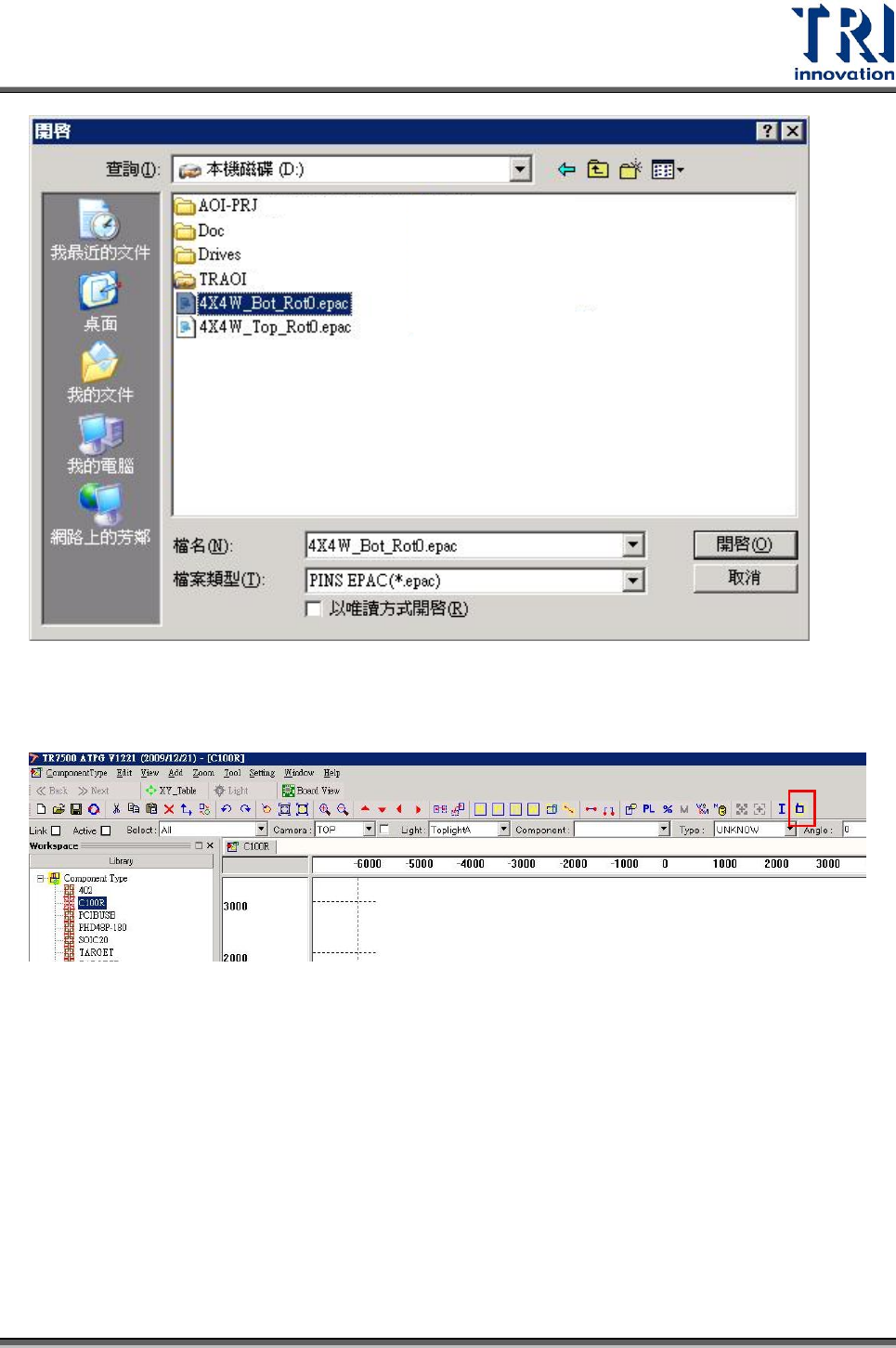

Step16. 選擇載入 epac 檔案。
Step17. 選擇檔案。
Test Research Inc.
520 TR7700 SII User Guide–Software
Step18. 載入後[Auto Add Pin]功能可以準備使用。
Step19. 準備自動產生腳位。
12. 選擇想要產生的元件。
13. 選擇[Add Pin]功能。
14. 拖曳一個腳位框。
15. 按下[Auto Add Pin]。
