Test Research Inc. TR 7700 S II User Guid e – Softwar e 25 4. 接著以相同的方法設定第二子板。設定完成後，四個子板都會以反灰顯示定位元 件設定完成，如下圖所示。到此，定位元件步驟已經完成。 ( 板子跟板子之間有間 距是因為尚未告知其電路板尺寸，所以系統無法估計實際的距離。 ) 5. 按 [ 下一步 ] 按鈕， 系統會 跳出以下視窗，表示使用者需要設定子板的尺寸。按下 [ 確定 …
Test Research Inc.
24 TR7700 SII User Guide–Software
2. 移動攝影機中心位置到指定元件的中心位置，接著按下[Set Dummy 1]按鈕。假如
先前動作並未在想要指定為定位元件的位置按下[定位]，可以點選[Find Dummy 1]
去重新指定一個元件。
3. 當設定完成，第三子板(3 號板)會反灰表示已完成定位設定。
Test Research Inc.
TR7700 SII User Guide–Software 25
4. 接著以相同的方法設定第二子板。設定完成後，四個子板都會以反灰顯示定位元
件設定完成，如下圖所示。到此，定位元件步驟已經完成。(板子跟板子之間有間
距是因為尚未告知其電路板尺寸，所以系統無法估計實際的距離。)
5. 按[下一步]按鈕， 系統會跳出以下視窗，表示使用者需要設定子板的尺寸。按下
[確定]，可以進行電路板尺寸的設定。
2.4.4 設定電路板尺寸
若為單板，所設定的板子尺寸為全板的大小；若為多連板，設定的板子尺寸為第一子
板的大小。以下所展示的是四連板的設定。
Test Research Inc.
26 TR7700 SII User Guide–Software

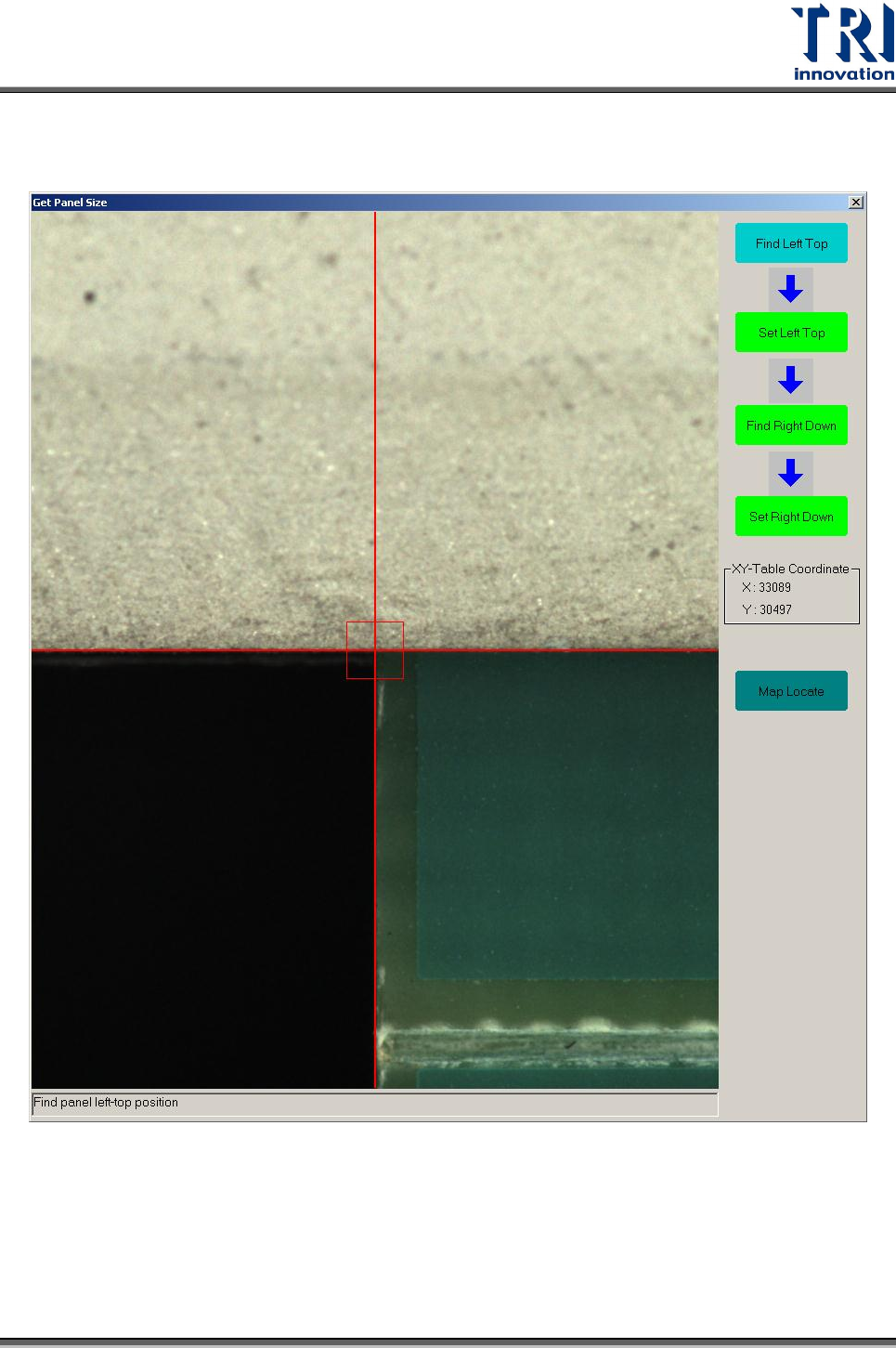

1. 將攝影機中紅色十字中心移動到第一子板左上角位置後，按下[Set Left Top]按鈕，
取得其座標位置。
