Test Research Inc.
TR7700 SII User Guide–Software 405
High Threshold/Low Threshold ：設定 BGA 本體的灰階分布範圍。例如： 圖中
BGA 灰階分布約在 53 附近，所以可以設定 High Threshold 為 70、Low
Threshold 為 10。
Direction：設定檢測框內檢測的方向。欲檢測垂直的邊，選擇 Vertical；欲檢測
水平的邊，選擇 Horizontal。此屬性有連動關係。當一對 Caliper Pair 的其中一個
被設為 Horizontal 後，另一個會自動設為 Vertical。
Corner ：設定檢測框位於 BGA 本體的角位。如圖中所示即為 BGA 的 LeftBottom。
此屬性有連動關係。當一對 Caliper Pair 的其中一個被設為 LeftBottom 後，另一
個也會自動設為 LeftBottom。
X Shift、Y Shift ：X、Y 偏移的容許值。當偏移量超過此設定值時，將判定為 Fail；
反之，則判定為 Pass。
4. 當設定都完成後，按下[教導]圖示或者按熱鍵 T。
檢測結果為 Pass 時，如下圖：
Test Research Inc.
406 TR7700 SII User Guide–Software
4.10.2.14 CalDistance
用來檢測元件部分區域的距離或者角度。可選擇兩種方法進行，[Distance]或[Angle]。
選擇[Distance]，可量測兩個一組的檢測框的邊距；選擇[Angle] ，可量測單一檢測框
內所找到邊的角度。
1. Distance
以成對的檢測框來檢測兩個邊的距離。可應用在金手指間距的檢測。
設定方式－在 Train 視窗下，在 FOV 影像畫面上按右鍵，選擇 [新增檢測框]
>[CalDistance] (或按熱鍵 B 選擇[CalDistance])。重複此步驟再增加一個檢測框，
這兩個框即成為一個[CalDistance]檢測框。設定此框的步驟如下：
1. 將兩個檢測框移至所欲量測的位置，如下圖所示：
2. 分別點選檢測框，調整影像的 RGB 權重。在此須調整權重使金手指與底
板顏色分離。
Test Research Inc.
TR7700 SII User Guide–Software 407

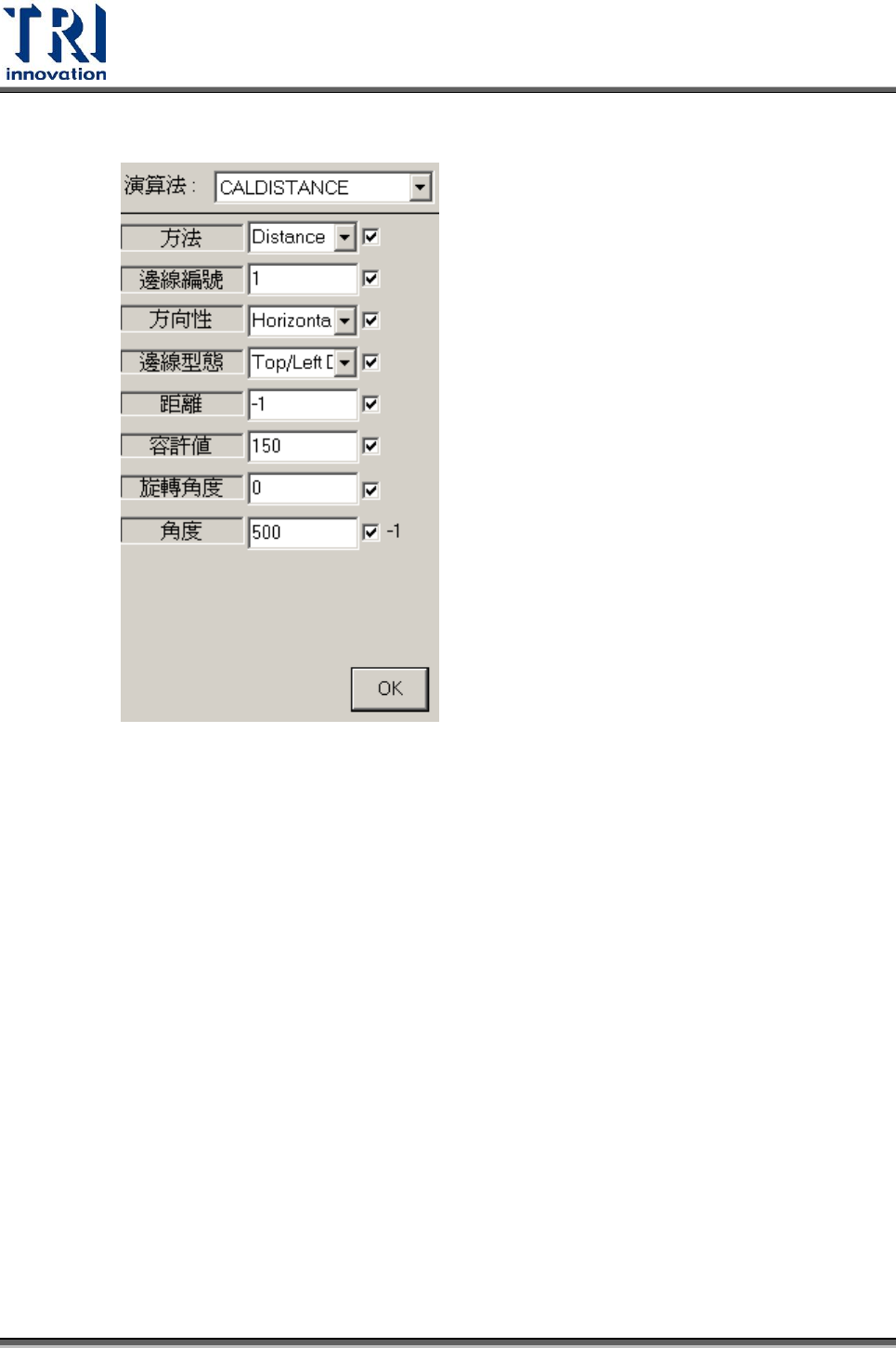

3. 接著，調整檢測框的參數。[Train]模式下的參數設定畫面如下圖所示：
邊線數量：邊的個數。當只需抓取一個邊時，設定為 1；若需抓取
兩個邊的中心值，則設定為 2。
方向性：若要量測垂直的邊線，設定為 Vertical，若要量測水平的邊
線，設定為 Horizontal。
邊線型態：選取設定的邊是上亮下暗，還是上暗下亮(左右亦同)。
旋轉角度：設定選轉角度。
4. 在 FOV 影像按右鍵，選擇[設定距離]，會出現以下視窗。
