Test Research Inc. TR 7700 S II User Guid e – Softwar e 371 4.9.9.4 攝影機 在此選項中僅有 TOP 一個選項。代表是目前所使用的是上方的攝影機。 4.9.9.5 光源
Test Research Inc.
370 TR7700 SII User Guide–Software

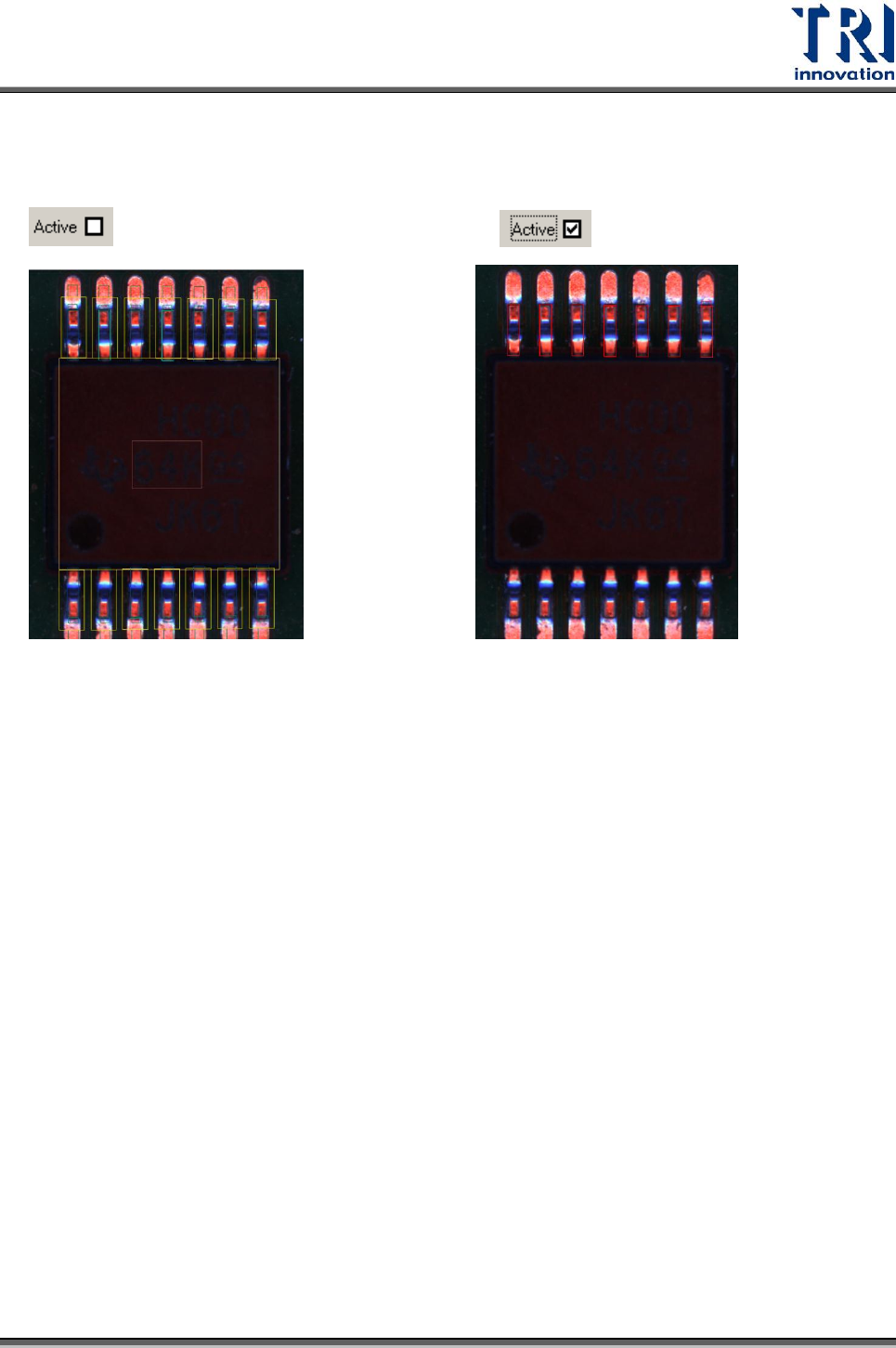

4.9.9.2 Active
只顯示目前所選取的檢測框。

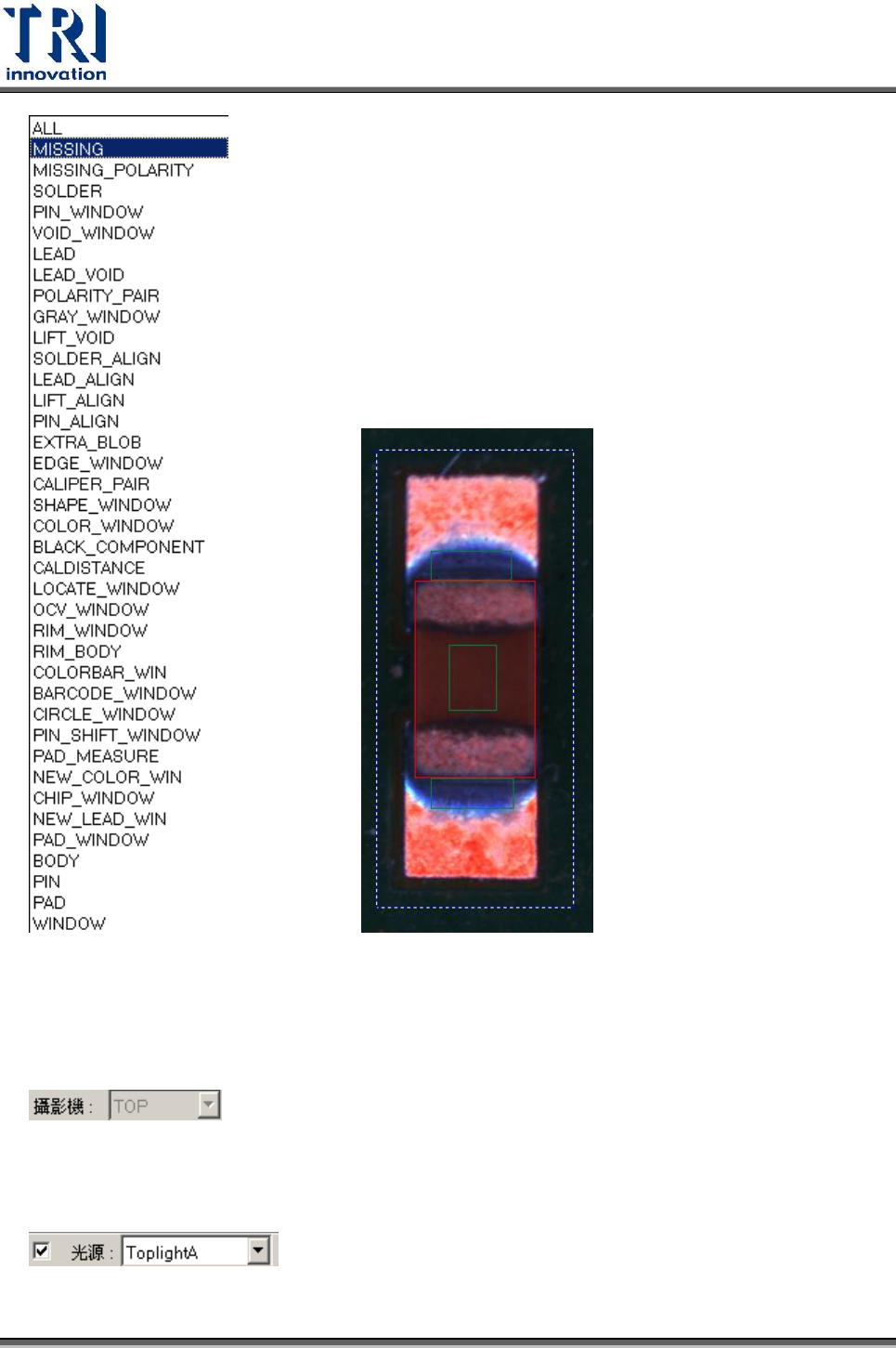

4.9.9.3 選取
若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起
來。
Test Research Inc.
TR7700 SII User Guide–Software 371
4.9.9.4 攝影機
在此選項中僅有 TOP 一個選項。代表是目前所使用的是上方的攝影機。
4.9.9.5 光源
Test Research Inc.
372 TR7700 SII User Guide–Software
選擇一個此檢測框要使用的光源。依據設定的 phase 數不同，有不同組數的光源可以
選擇。在此位置設定光源僅只有作目前的檢視用，對於檢測框光源參數的設定必須在
屬性視窗作修改。

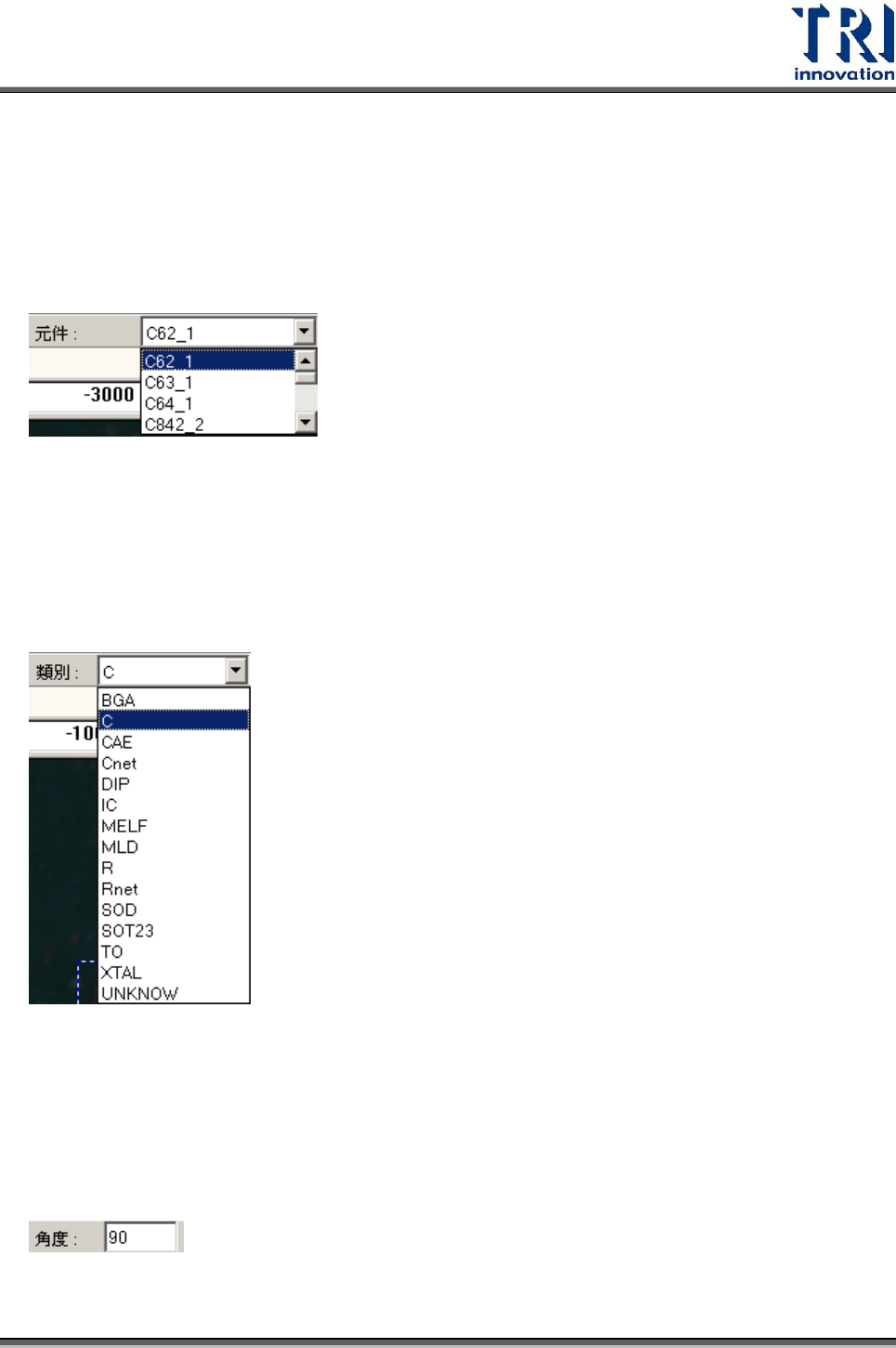

4.9.9.6 元件
這裡會列出所有屬於欲建立資料庫形式的元件，攝影機將會移動到點選的元件上方取
像。在建立資料庫時可使用此功能，選擇一個看來最適合且沒有旋轉或偏移的元件來
建立資料庫。
4.9.9.7 類別
在這邊可以設定該類型檢測框所屬的類別。下拉後選定一種類別，當儲存時也會將此
類別資訊儲存起來，若沒有選擇的話，預設值為[UNKNOWN]。此類別資訊在載入資料
庫時，可當作一個尋找條件。
4.9.9.8 角度
