552 TR7700 SII User Guide–Software
8 開始檢測
警告：經過完整訓練的人員才能進行以下之安裝步驟，以避免電擊
或機械傷害。
警告：機器運作時不可將頭、手以及身體伸入機器中，以避免電擊
或機械傷害。

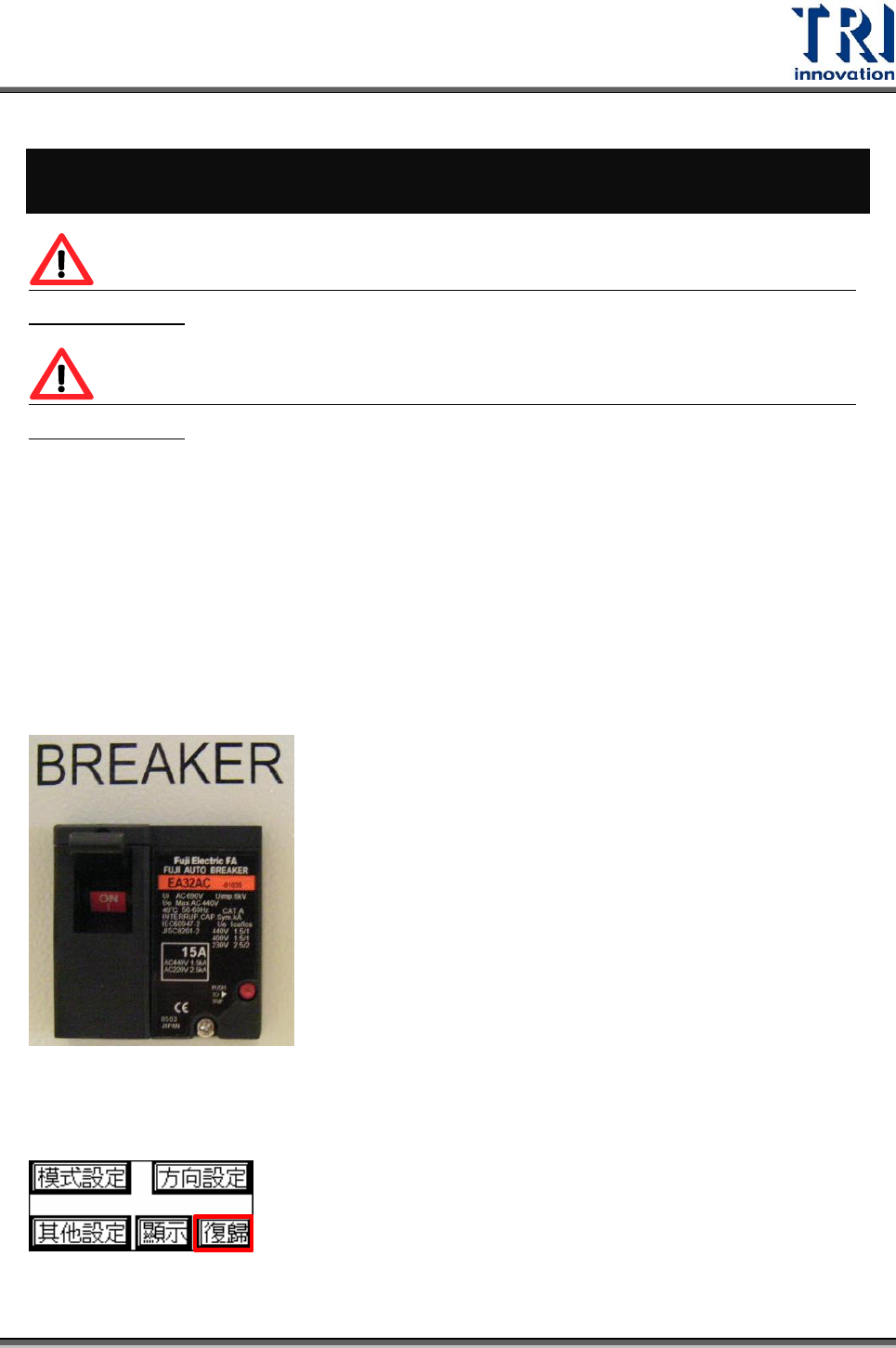

8.1 開啟電源
1. 打開機台上蓋確認內部無異物存在，確認緊急停止開關已經鬆開，安全鎖切換到
[ON]，並關閉上前蓋。
2. 確認電源線已接妥 220 伏特，單相電源。
3. 開啟機器後門之斷路器(向上拉開)。
4. 將前方電源開關順時針方向轉動來開啟電源。
5. 接著按下人機界面之[復歸]按鈕來啟動 X-Y Table。
Test Research Inc.
TR7700 SII User Guide–Software 553

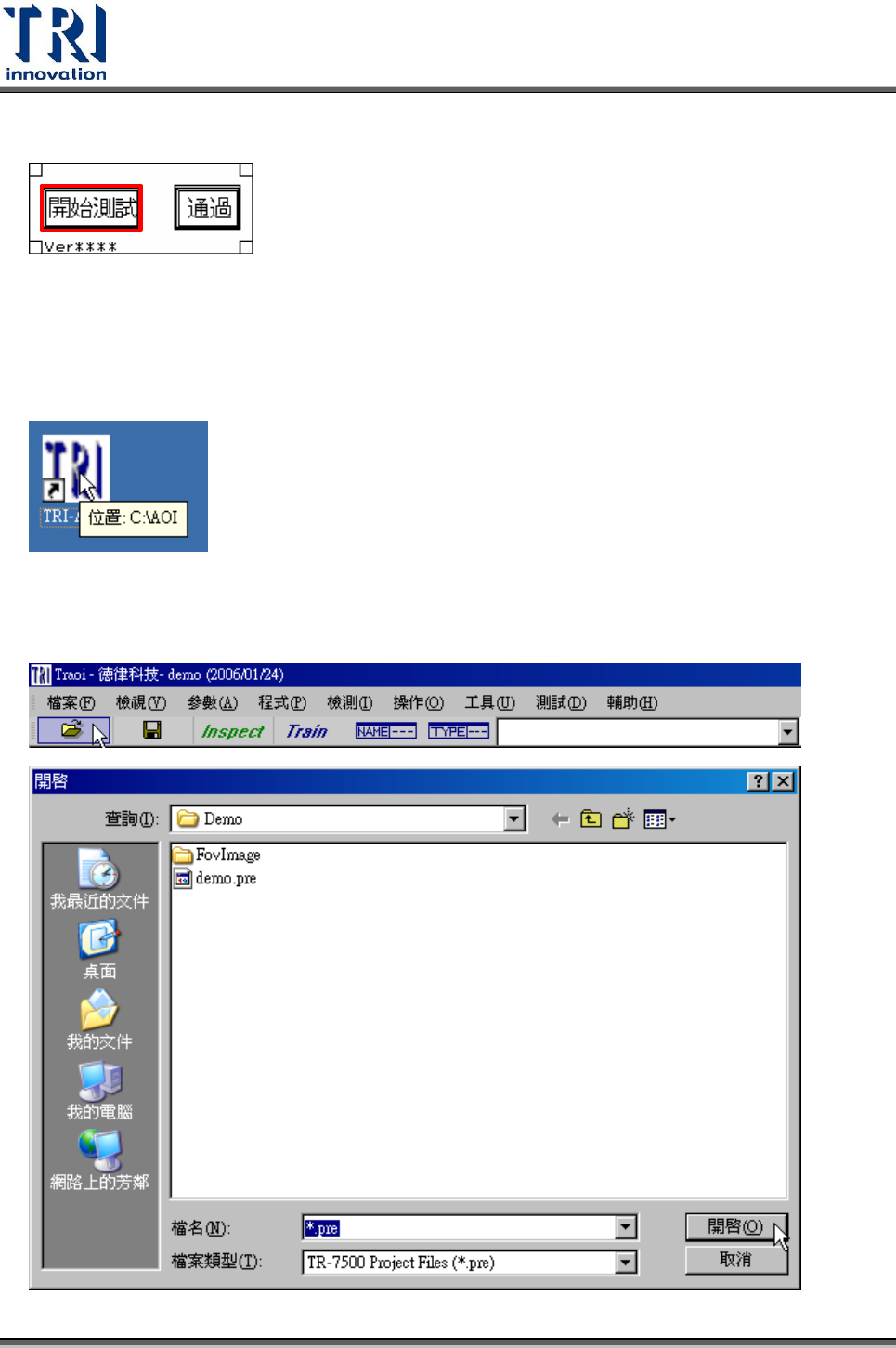

人機界面回到待機畫面如下。
8.2 開啟檢測程式
1. 對桌面捷徑雙擊滑鼠左鍵開啟 AOI 主程式
2. 載入檢測程式(*.pre)檔案
Test Research Inc.
554 TR7700 SII User Guide–Software

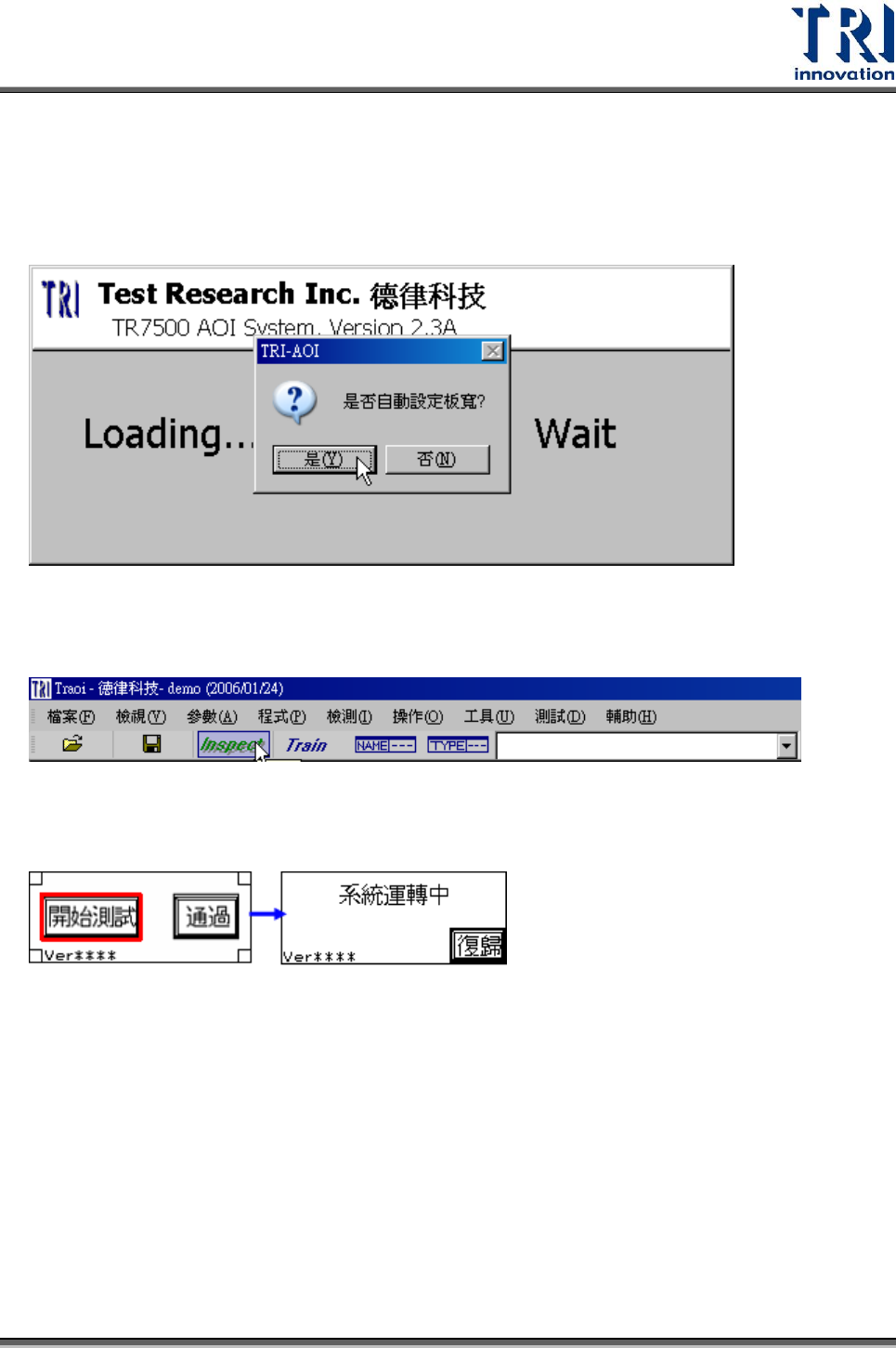

3. 程式載入中出現詢問是否載入自動板寬視窗，若機器有安裝自動板寬模組，且在
程式撰寫時有儲存輸送帶寬度，則可選擇[是]，板寬會自動調整至所需大小。若
沒有裝置自動版寬模組，則需使用 PLC 手動設定板寬。
4. 按下[Inspect]按鈕，系統即可開始檢測
5. 在人機界面按下[開始測試]。
8.3 使用條碼機
1. 設定[參數/電路板/條碼/設定條碼機]
2. 勾選[參數/電路板/條碼/測試前檢查條碼]
