Test Research Inc. TR 7700 S II User Guid e – Softwar e 483 本功能主要是用來檢測是否有混料的情況發生。當檢測結果為 Fail 時，會跳出以 下之視窗。 Ret rain ：對於所選擇的代料影像進行重新學習的動作。
Test Research Inc.
482 TR7700 SII User Guide–Software
7. Set alternative to library – 可以將此處看到的代料影像存回至元件影像資
料庫中，並與元件資料庫相連結。首先選擇要回傳之影像，接著按下[回存資料
檔]後，選擇元件資料庫位置以及名稱，即可完成設定。
在代料影像上按右鍵，會出現以下功能表。
Save Image：可將點選的代料影像存成[*.bmp]檔案。
Set Name：可設定代料影像的名稱。在檢測完後會自動檢查在同 Type 內，是否
有二種以上不同名稱的代料檢測 Pass。如下圖所示，選擇此選項後，可輸入所要
的檔案名稱作為分類。
Test Research Inc.
TR7700 SII User Guide–Software 483
本功能主要是用來檢測是否有混料的情況發生。當檢測結果為 Fail 時，會跳出以
下之視窗。
Retrain ：對於所選擇的代料影像進行重新學習的動作。
Test Research Inc.
484 TR7700 SII User Guide–Software

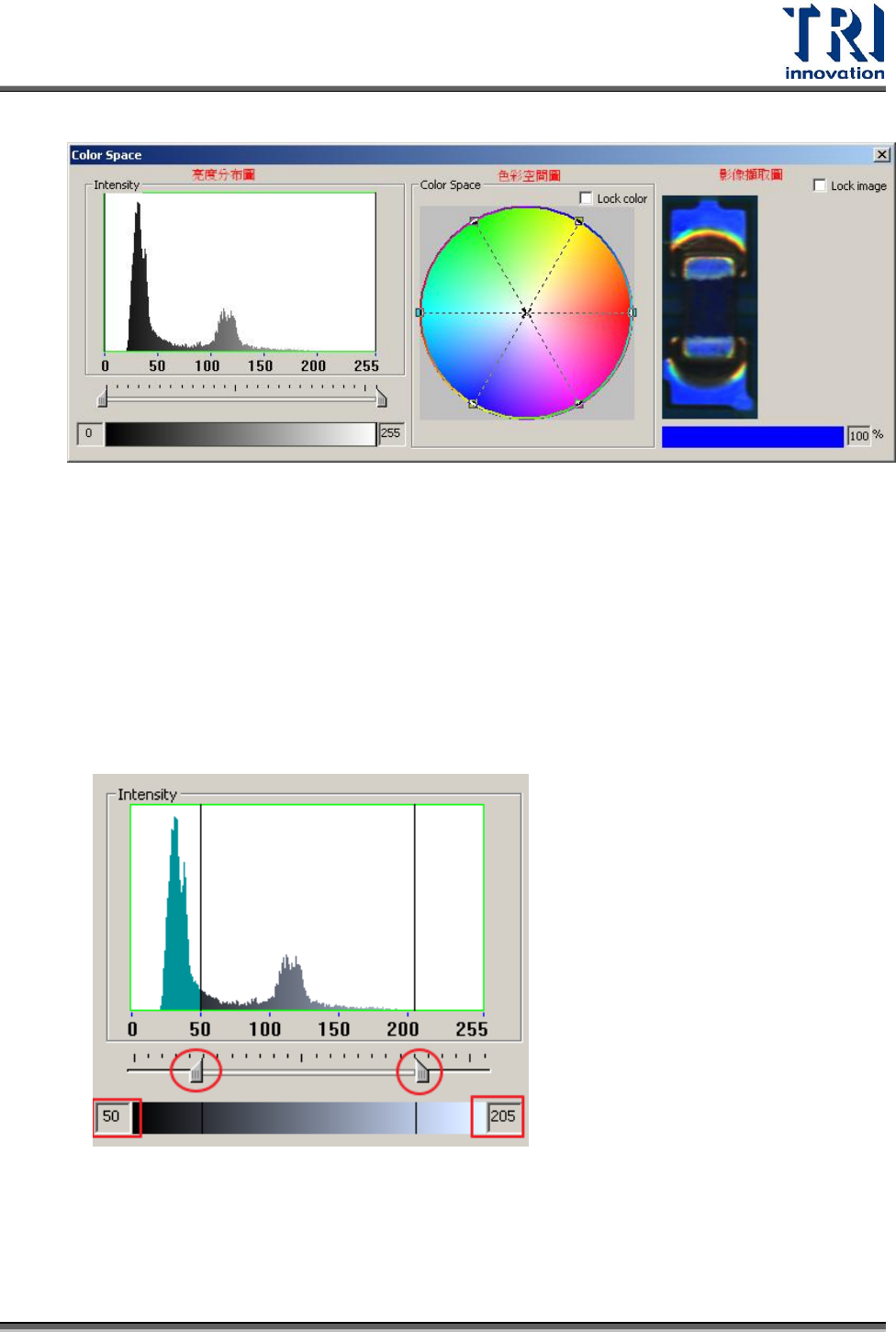

5.5.10 色彩空間(COLOR SPACE)
在 Library 的屬性視窗或在教導模式下的待料影像檢視區內，點選[New Color
Window]、[New Lead] 、[Chip Window] 或[Pad Window]框內的待料影像，會自
動出現色彩空間視窗。此視窗可以讓使用者運用色彩空間圖快速的完成色彩影像
切割。主要可以分為三區: 亮度分布圖、色彩空間圖與影像擷取圖。以下將各別說
明其功能：
1. 亮度分布圖：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍
0~255)。使用者可以調整控制軸(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪
來放大、縮小所要擷取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直
條圖的兩端會顯示出所設定出來的亮度範圍，如下圖紅方塊所標示。
2. 色彩空間圖：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其上
下限(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區域即
為選取顏色範圍，預設為全選。另外，X 符號是交集區域中心點，為區域代表
