Test Research Inc. TR 7700 S II User Guid e – Softwar e 169 Step13. 若要繼續在為相同類型的元件增加座標，先點選之前新增元件時所產生的框 上，再按滑鼠右鍵，選擇 [Copy] 。 Step14. 按住鍵盤上的 [Ctrl] ，在要新增的元件座標的位置按滑鼠左鍵。 Step15. 貼上後系統會自動進行再次定位 (R elocate) ，以修正座標和自動角度的判定。 若新增成…
Test Research Inc.
168 TR7700 SII User Guide–Software

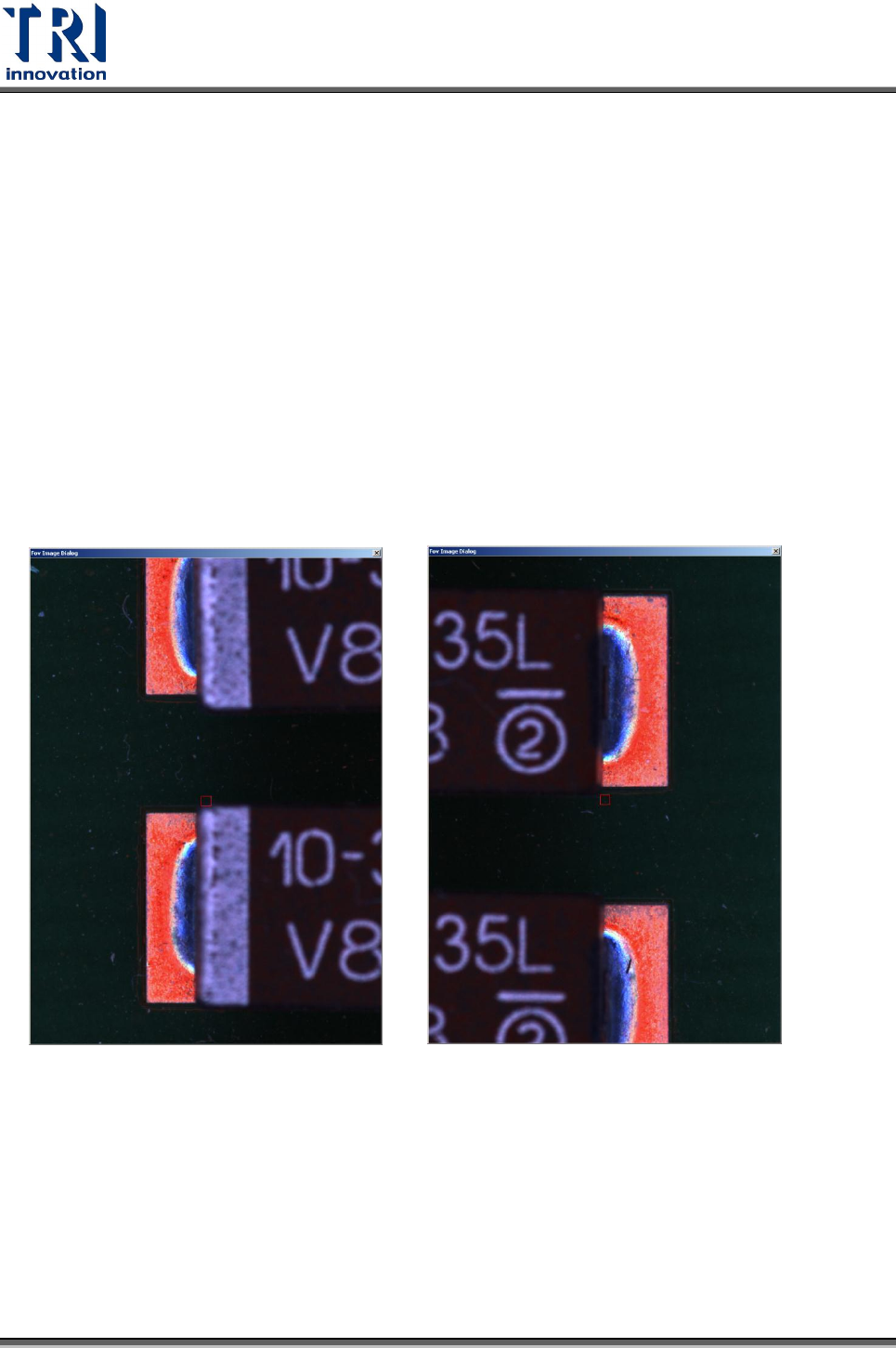

Step11. 如果有需要可以按右鍵，選擇[Set Angle]去設定元件角度。
Step12. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需要輸入元件名稱及
類別。
Test Research Inc.
TR7700 SII User Guide–Software 169
Step13. 若要繼續在為相同類型的元件增加座標，先點選之前新增元件時所產生的框
上，再按滑鼠右鍵，選擇[Copy]。
Step14. 按住鍵盤上的[Ctrl]，在要新增的元件座標的位置按滑鼠左鍵。
Step15. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自動角度的判定。
若新增成功會出現藍色框，失敗會出現橘色框。
Step16. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image Dialog]，將歪掉
的框移正，再關掉對話框即可。
Step17. 針對較大元件，按下滑鼠右鍵後選擇[New-Mouse Drag]。點選後拖曳滑鼠將
整個元件框選。
Step18. 畫面會出現元件左上角和右下角的 FOV，在 FOV 內的滑鼠游標會變成十字狀，
將十字中心移至元件的左上和右下角位置，並按下滑鼠左鍵即完成設定。

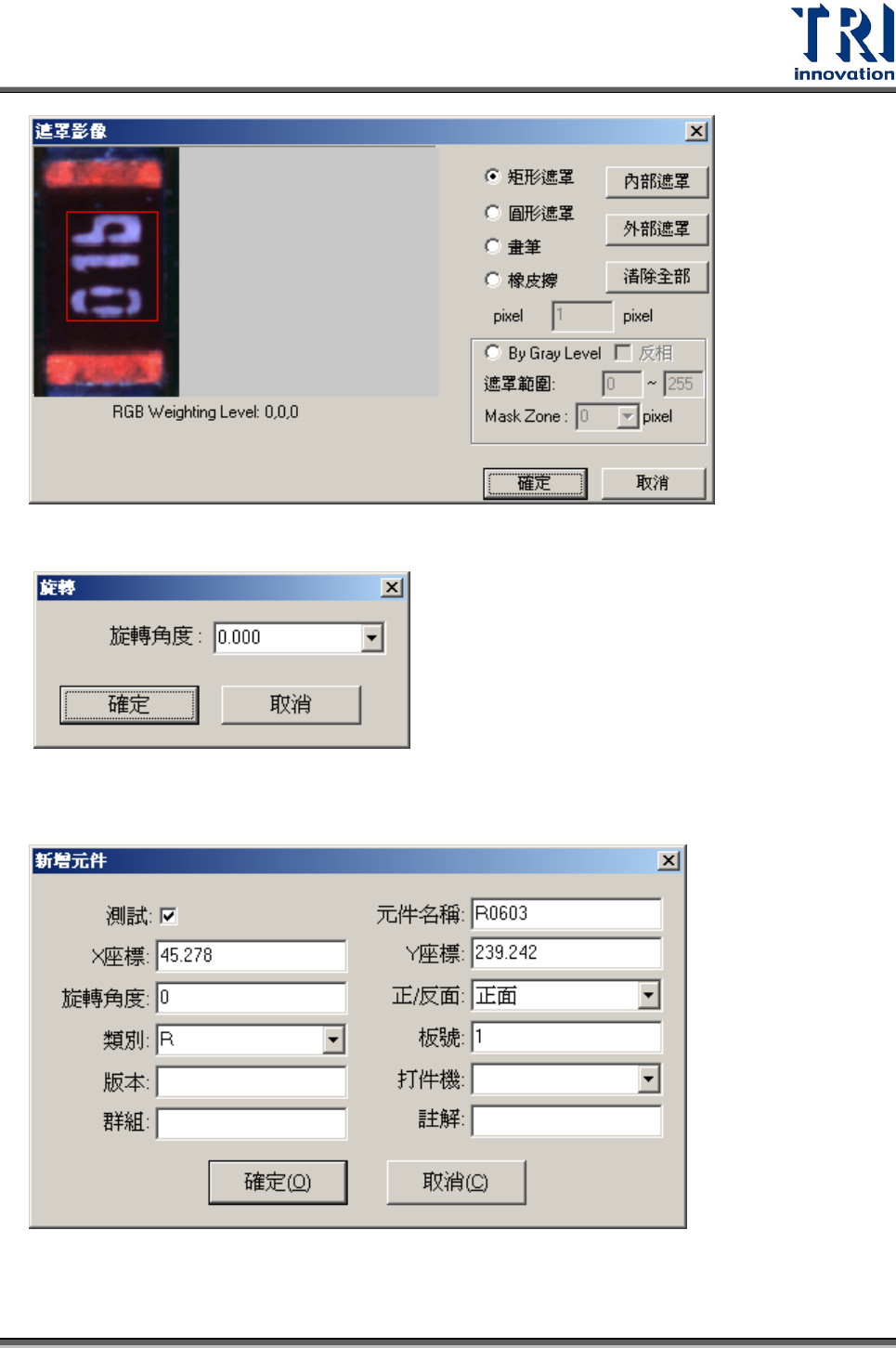

Step19. 設定元件的 Type 和名稱。
Step20. 完成後，在大圖左上方選擇[File]>[Save]或[Save aoi]來儲存檔案。
Save：將目前的狀況儲存下來，請注意在 AOI 上進行 Non CAD 功能時，不得中
途重新進出板。
Save AOI：將目前完成的元件資訊儲存在[C:\noncaddata\noncad.aoi]。
Test Research Inc.
170 TR7700 SII User Guide–Software
3.4.11 設定電路板多片檢測
若有同時將兩片以上板子送入機器中檢測的需要，可啟用此功能。在自動模式下時，
系統會依序檢測各片板子。在確認模式下時，每檢完一片板需經人員作確認後，系
統再進行下一片板子的檢測，待每一片板都檢測且確認完畢後才會出板。
在放置多片板子時須避免板間距離變異過大，且若有需要可將對位標記的搜尋範圍
擴大。
需進行相關設定如下。
行數(Col(X))：設定本次檢測進板的行數。
列數(Row(Y))：設定本次檢測進板的列數。

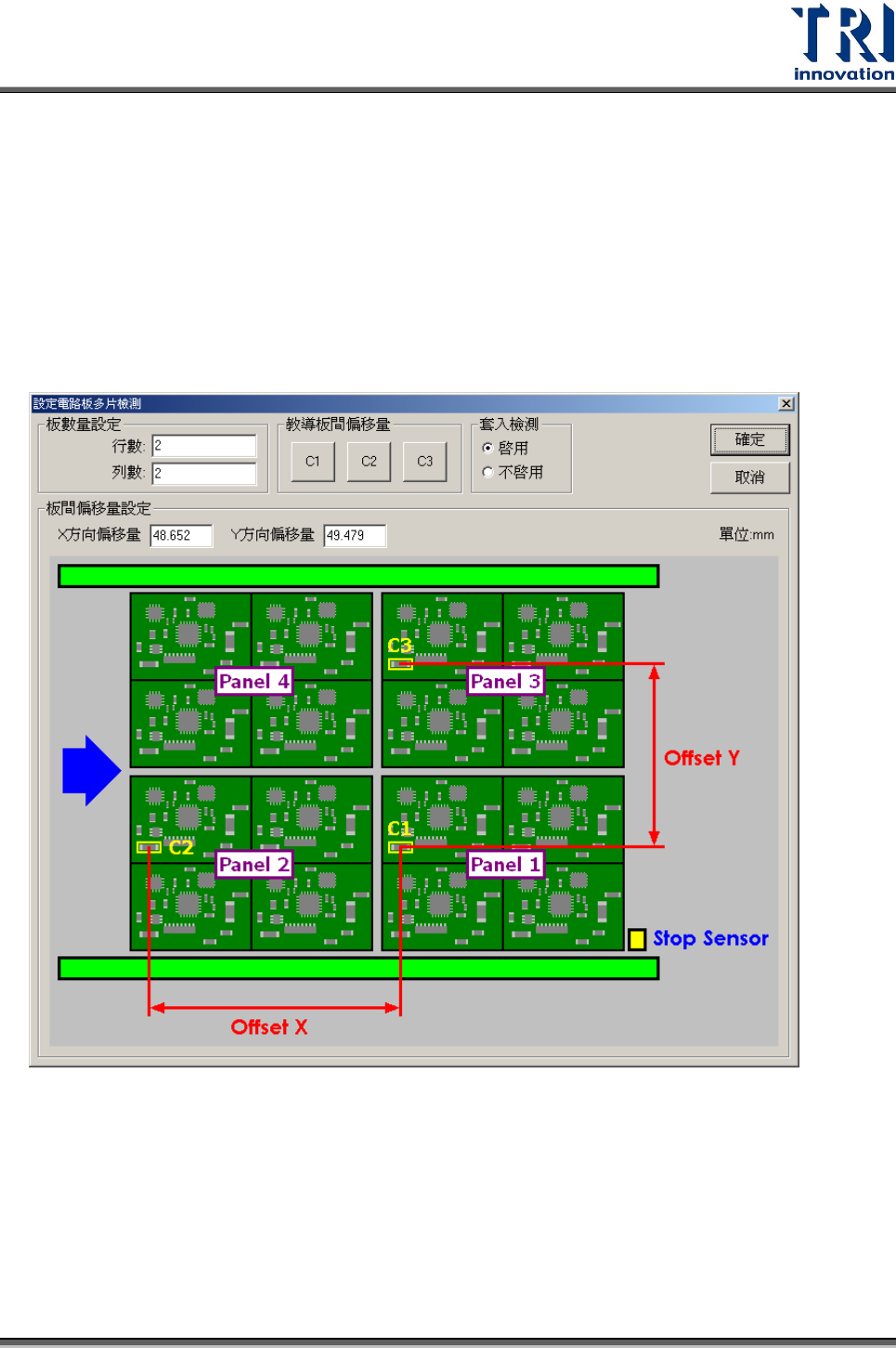

教導板間偏移量(Teach Panel Offset)：本功能可協助教導圖示中的[Offset X]及
[Offset Y]。其中 C1、C2 及 C3 需為同一顆元件。按下[C1]按鈕後，會出現輔助
視窗，使用矩形或十字工具移到 C1 的上方後，按下[OK]按鈕即可。接著按下[C2]
或[C3]按鈕，繼續尋找其中心位置，完成後系統會將計算出的值自動填入[X 方向
偏移量]及[Y 方向偏移量]欄位中。
