3.4.10.8 新 Non CAD 製作方式(v.3.6 版本後)
為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本
Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。
Step1. 在登錄檔中新增 DWORD 參數 Newnoncad = 1。
Step2. 重新開啟程式，選擇[程式]>[無 CAD 資料]>[教導]以開啟本功能。此功能只
Test Research Inc.
TR7700 SII User Guide–Software 165
在未載入專案(*.pre)時使用。

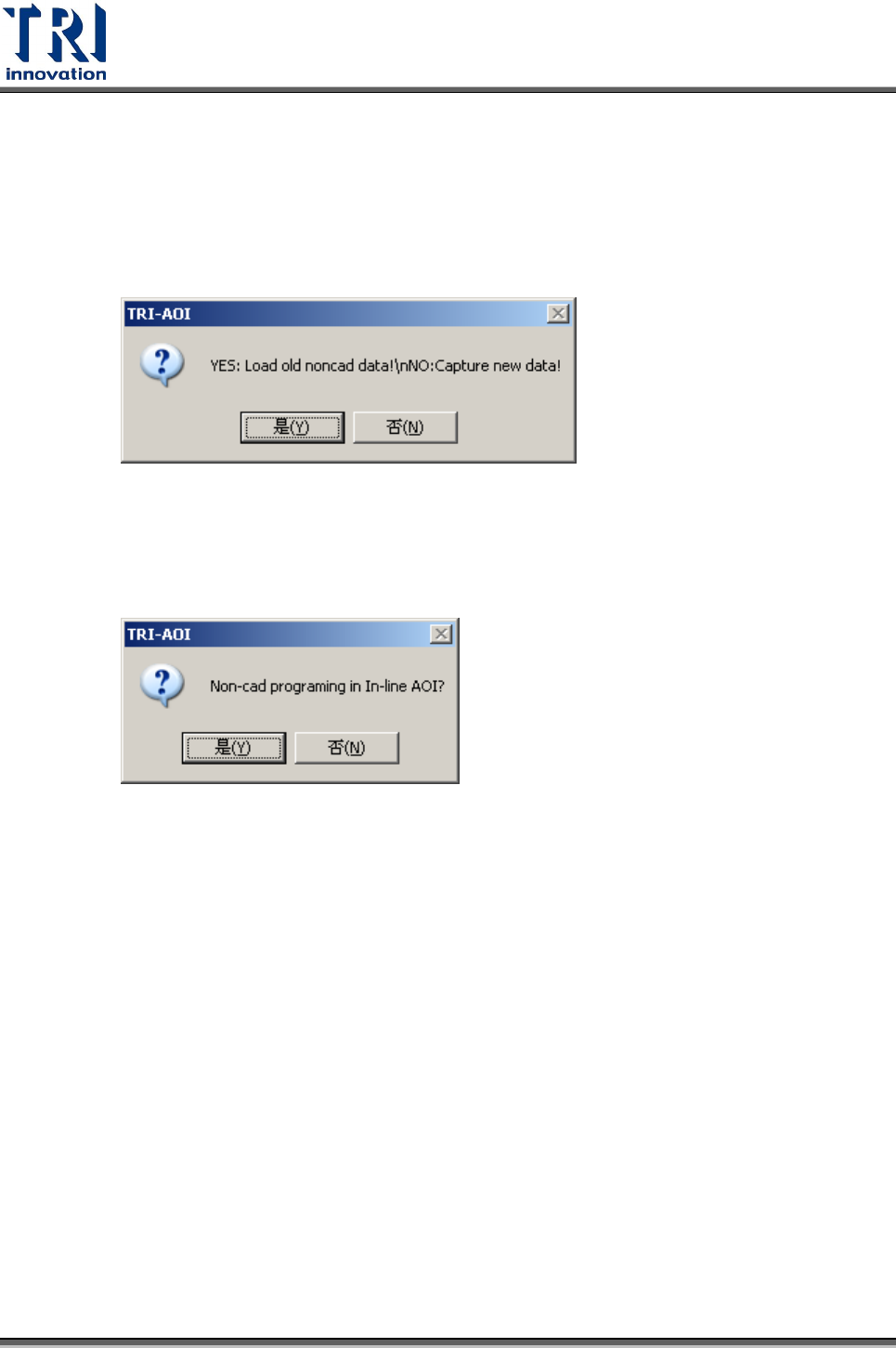

Step3. 當系統已經有掃過整板的圖，系統會出現以下視窗，選擇[是]，表示要載入
之前抓取的影像進行編輯，必須在之前有抓取影像，即在[C:\noncaddata]資
料夾中存在有影像資料才可以載入。選擇[否]，表示要重新抓取影像，且原
先儲存在[C:\noncaddata]資料夾中的影像會被清除。
Step4. 接著系統會出現以下視窗。使用者需選擇在掃完 8X8 的大圖後，是否要在
AOI 上進行 Non CAD 製作，還是在離線編輯器上進行。選擇[是]，系統就不
會儲存單張 FOV 影像；選擇[否]，系統除了大圖影像外亦會儲存 FOV 影像工
使用者複製到遠端編輯器使用。

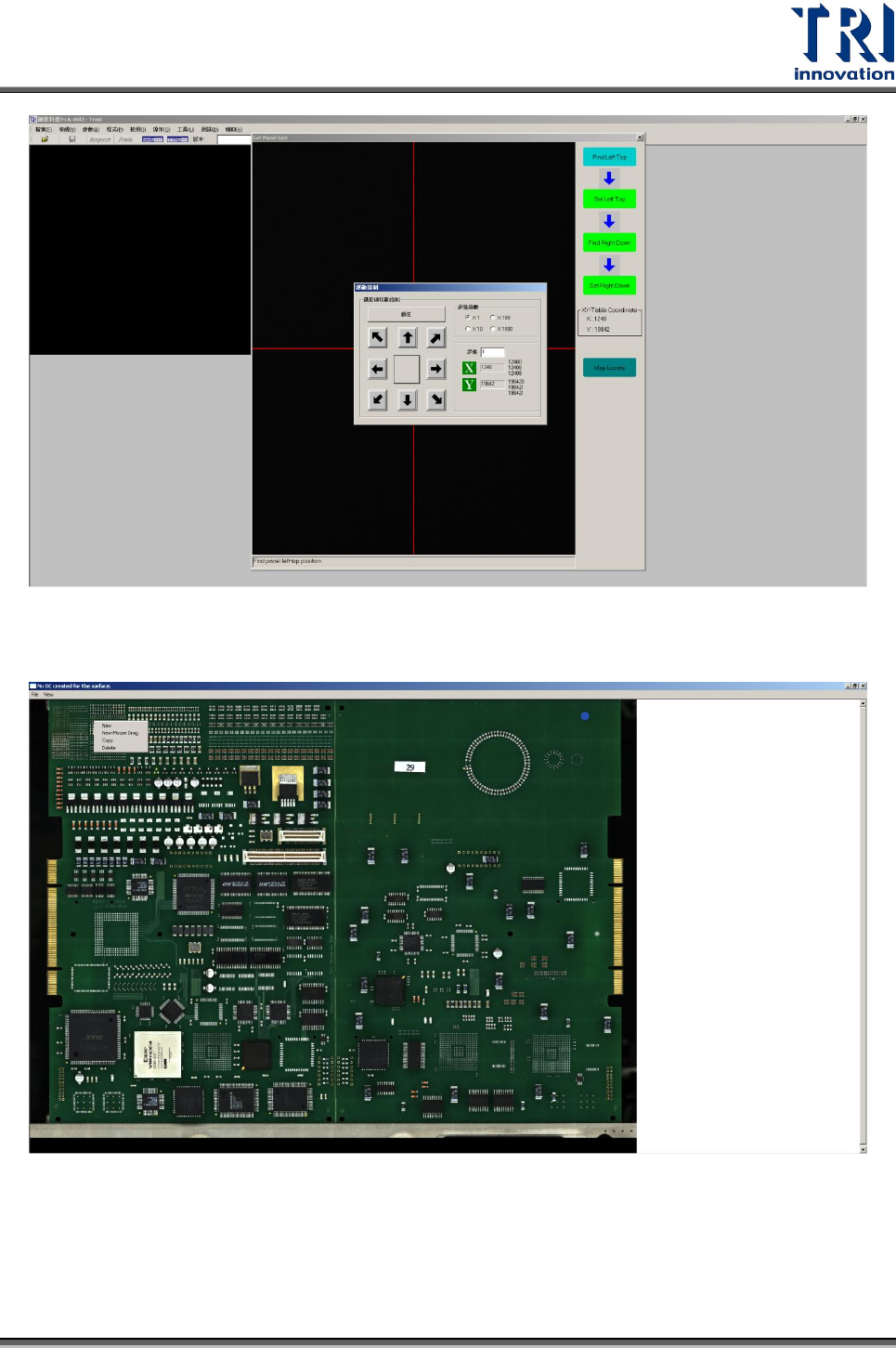

Step5. 設定檢測版的的左上角及右下角位置，接著系統會自動進行掃圖動作。
Test Research Inc.
166 TR7700 SII User Guide–Software
Step6. 掃完圖後會出現 8X8 的大圖影像，如設定要在離線編輯器製作，需將 AOI 電
腦之[C:\noncaddata]目錄複製到離線編輯器電腦的相同目錄下。

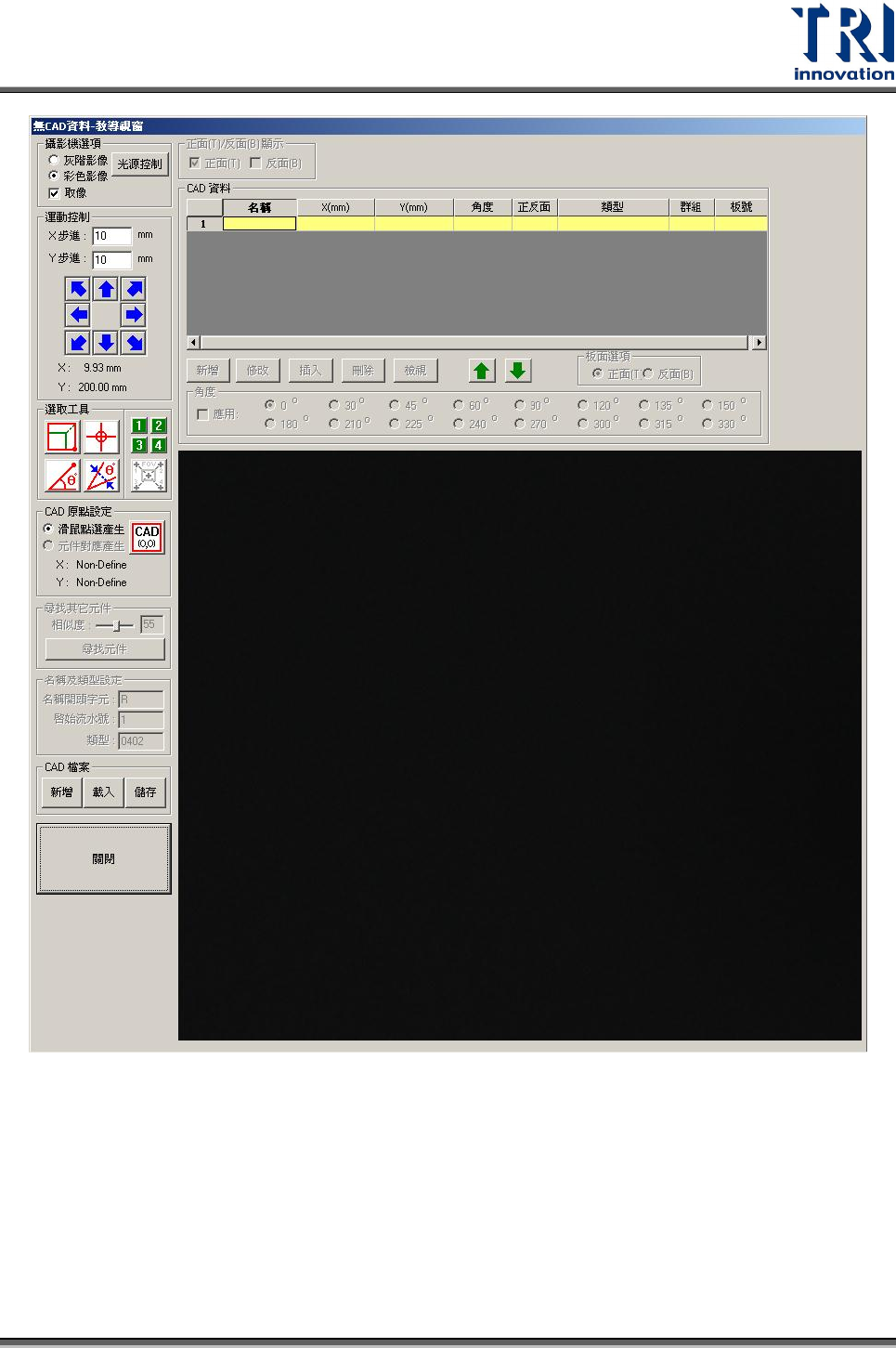

Step7. 新增元件。使用者可以使用滑鼠滾輪放大縮小全板影像，當找到想要新增的
元件中心後，按右鍵並選擇[New]。
