一般遮罩區：

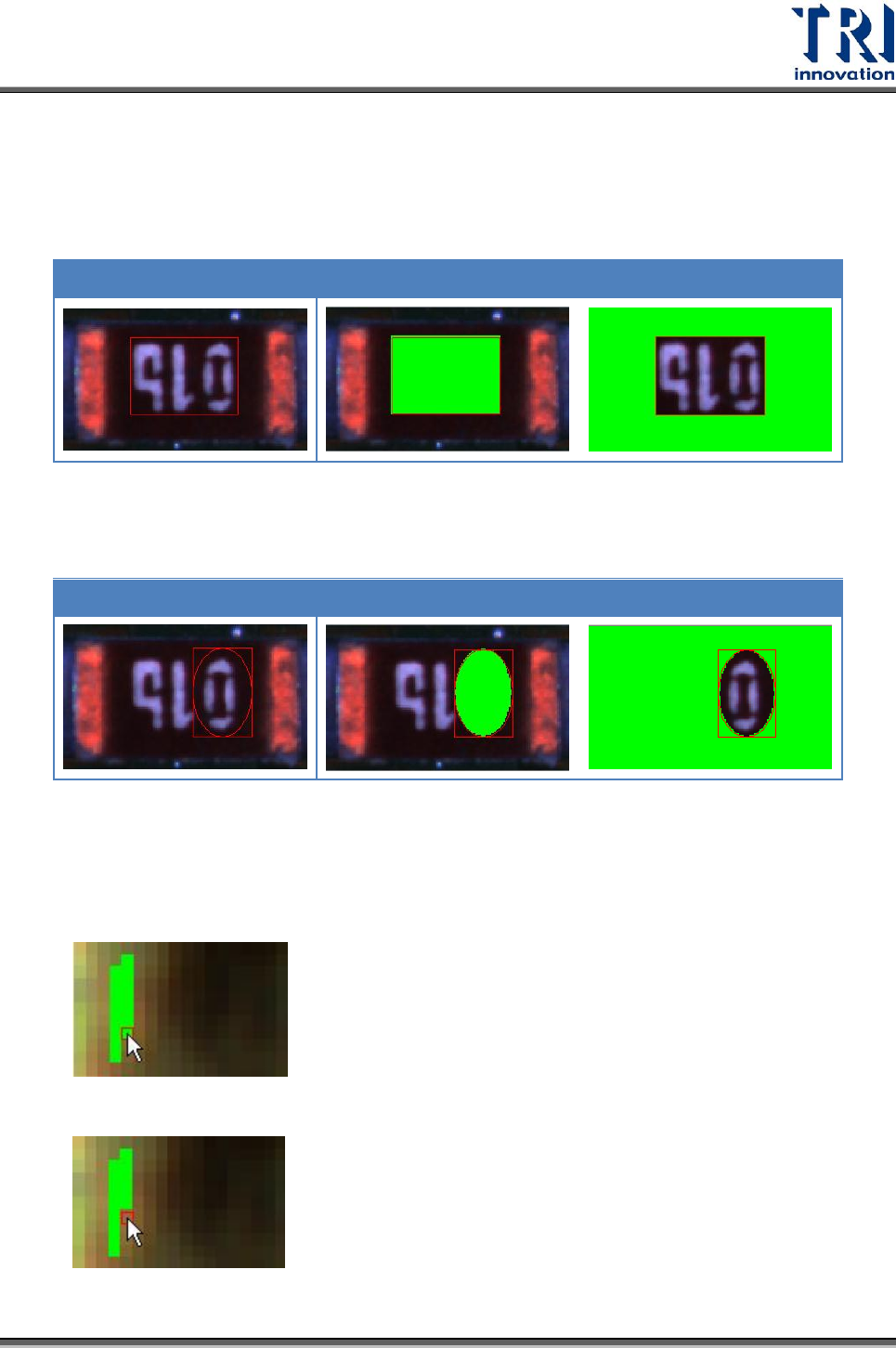

矩形遮罩：按下此按鈕會出現矩形遮罩框。將框移到欲進行遮罩的地方並調整其
大小後，按下[內部遮罩]，或[外部遮罩]，系統即按照指示設定遮罩。
矩形遮罩
內部遮罩
外部遮罩
圓形遮罩：按下此按鈕會出現圓形遮罩框，將框移到欲進行遮罩的地方並調整其
大小後，按下[內部遮罩]，或[外部遮罩]，系統即按照指示設定遮罩。
圓形遮罩
內部遮罩
外部遮罩
畫筆：可使用本工具以手動方式個別指定哪些部分要設定遮罩。選擇本按鈕後會
出現畫筆圖示，對於想要設定遮罩的地方按下滑鼠左鍵即可，設定為遮罩的地方
將會變成綠色。
橡皮擦(Eraser)：可使用本工具將已經設定為遮罩的部分清除。
pixel：調整畫筆或橡皮擦的粗細。
Test Research Inc.
TR7700 SII User Guide–Software 359
內部遮罩：將矩形框或圓形框的內部完全遮罩。
外部遮罩：將矩形框或圓形框的外部完全遮罩。
清除全部：將設定遮罩的部分完全清除。
特殊遮罩區：(使用於不規則形狀的 Pad，一般須配合 Warp 框使用。)

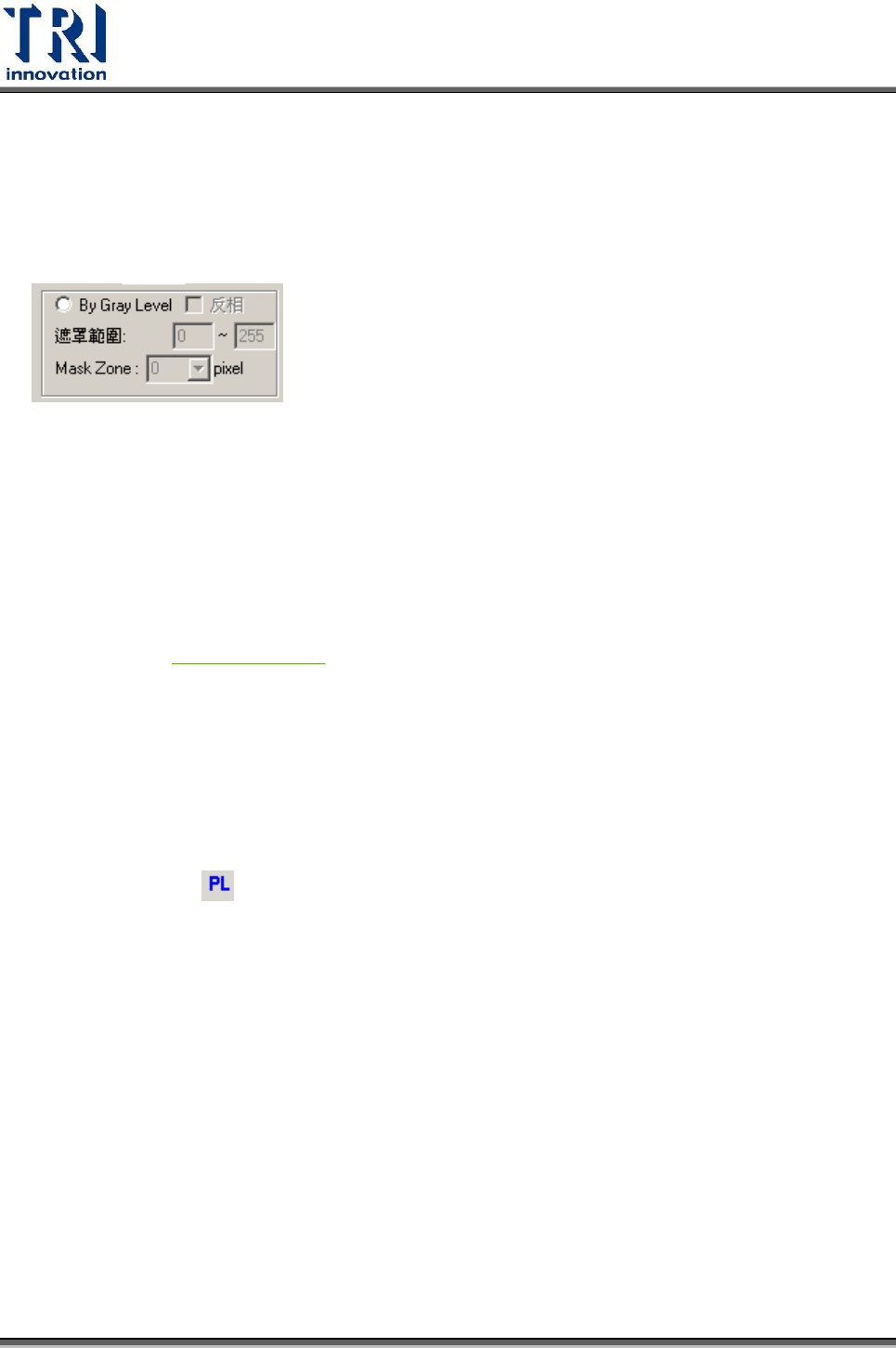

By Gray Level：勾選後開啟遮罩範圍功能。
反相：以設定的遮罩範圍以外的地方作遮罩。
遮罩範圍：設定在灰階範圍以內的地方作遮罩。
Mask Zone：設定以檢測框往外延伸多少 Pixel 為遮罩範圍。
Get Color：將 Color Space 內所選取的顏色擷取到屬性設定中。此功能一般用於
[New Color]、[New Lead]、[Chip Window] 和[[Pad Windows]框上。Color Space 的
操作請參閱 5.5.10 色彩空間。
4.9.8.3 路徑設定
可以在此自行設定元件資料庫存取的路徑。此功能目前已經關閉。
4.9.8.4 比對條件

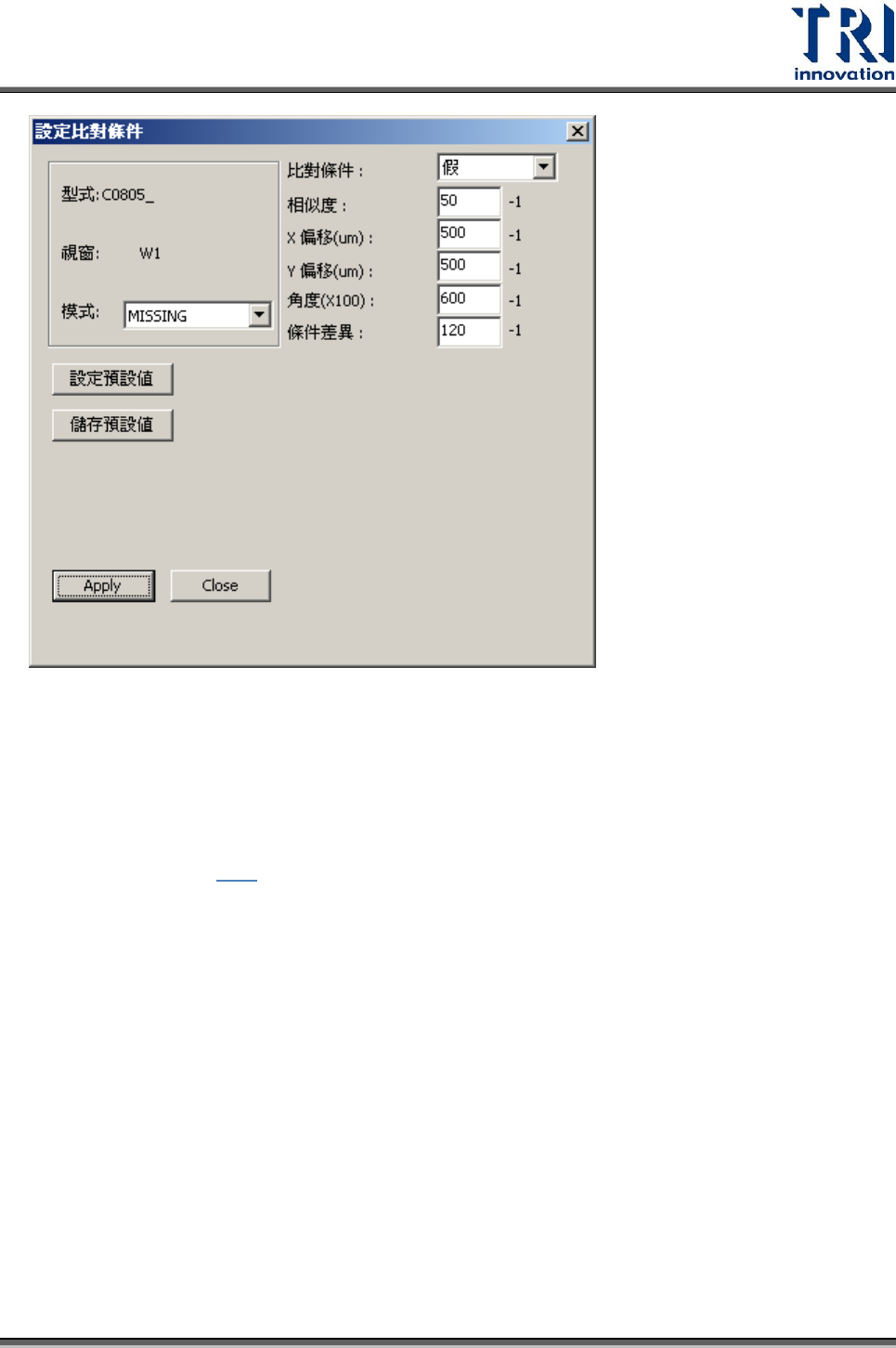

在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通過比對的條件。
