Test Research Inc. 52 TR 7700 S II User Guid e – Softwar e 6. 使用者可使用下列工具對 F OV 進行微調。 7. 按下 [ 檢測 ] 按鈕確認微調是否成功。 8. 所有的 FOV 都微調過後，按下 [ 儲存專案 ] 將修改的部分儲存起來。 9. 按 [ 結束 ] 將視窗關閉。 10. 選擇 [ 操作 / 手動確認模式 ] ，電路板進板後，按下 [Inspect] 開始檢測，並…
Test Research Inc.
TR7700 SII User Guide–Software 51
4. 可按[往後]按鈕，依序檢視 FOV 內檢測框的設定。亦可直接輸入號碼，將影像跳
至指定的缺點 FOV。
5. 元件列表區點選[Show Error]時，可將該 FOV 所檢測錯誤的元件名稱顯示出來供
使用者調整。
Test Research Inc.
52 TR7700 SII User Guide–Software
6. 使用者可使用下列工具對 FOV 進行微調。
7. 按下[檢測]按鈕確認微調是否成功。
8. 所有的 FOV 都微調過後，按下[儲存專案]將修改的部分儲存起來。
9. 按[結束]將視窗關閉。
10. 選擇[操作/手動確認模式]，電路板進板後，按下[Inspect]開始檢測，並針對結果
進行上述微調作業。
11. 視情況反覆對於多片電路板進行微調直到程式穩定為止。
12. 開始檢測。
Test Research Inc.
TR7700 SII User Guide–Software 53
2.11 套用範圍視窗介紹

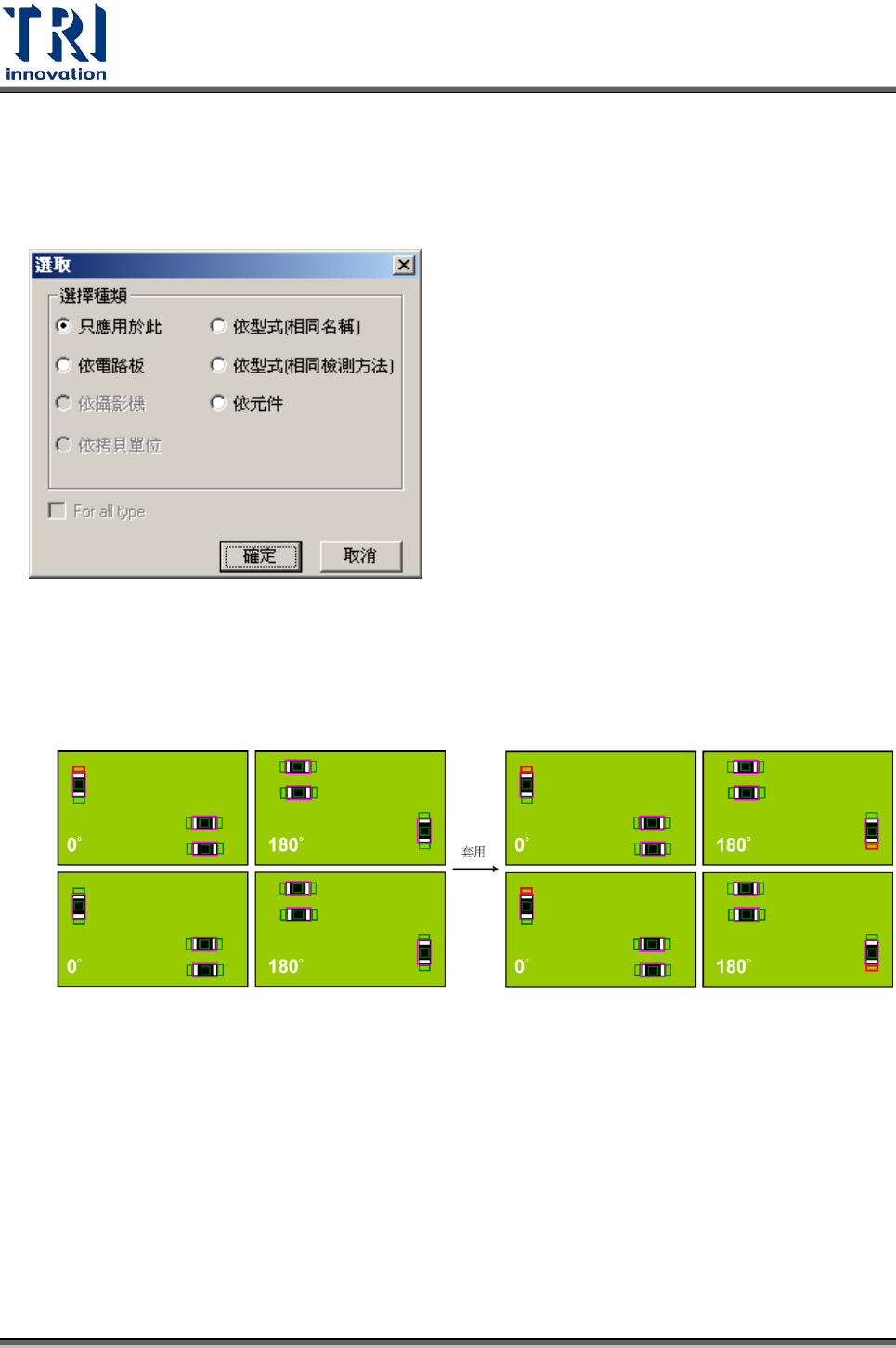

程式製作及微調時，經常會出現以下視窗供使用者選擇設定要套用的範圍，其個別所
代表的意義如下所示。
只應用於此：只套用到所選擇的檢測框上
依電路板：多連板上相對應的檢測框都套用此設定。如下圖所示，在左圖電路板中
紅色的 Void 框經過參數修改設定後，點選依電路板，會套用到參數的檢測框如右
圖紅色框所示。
依攝影機：套用到使用相同攝影機的檢測框上
