Test Research Inc.

234 TR7700 SII User Guide–Software

B. [檢測框操作]視窗下：

1. 選擇[工具]> [檢測框操作]。

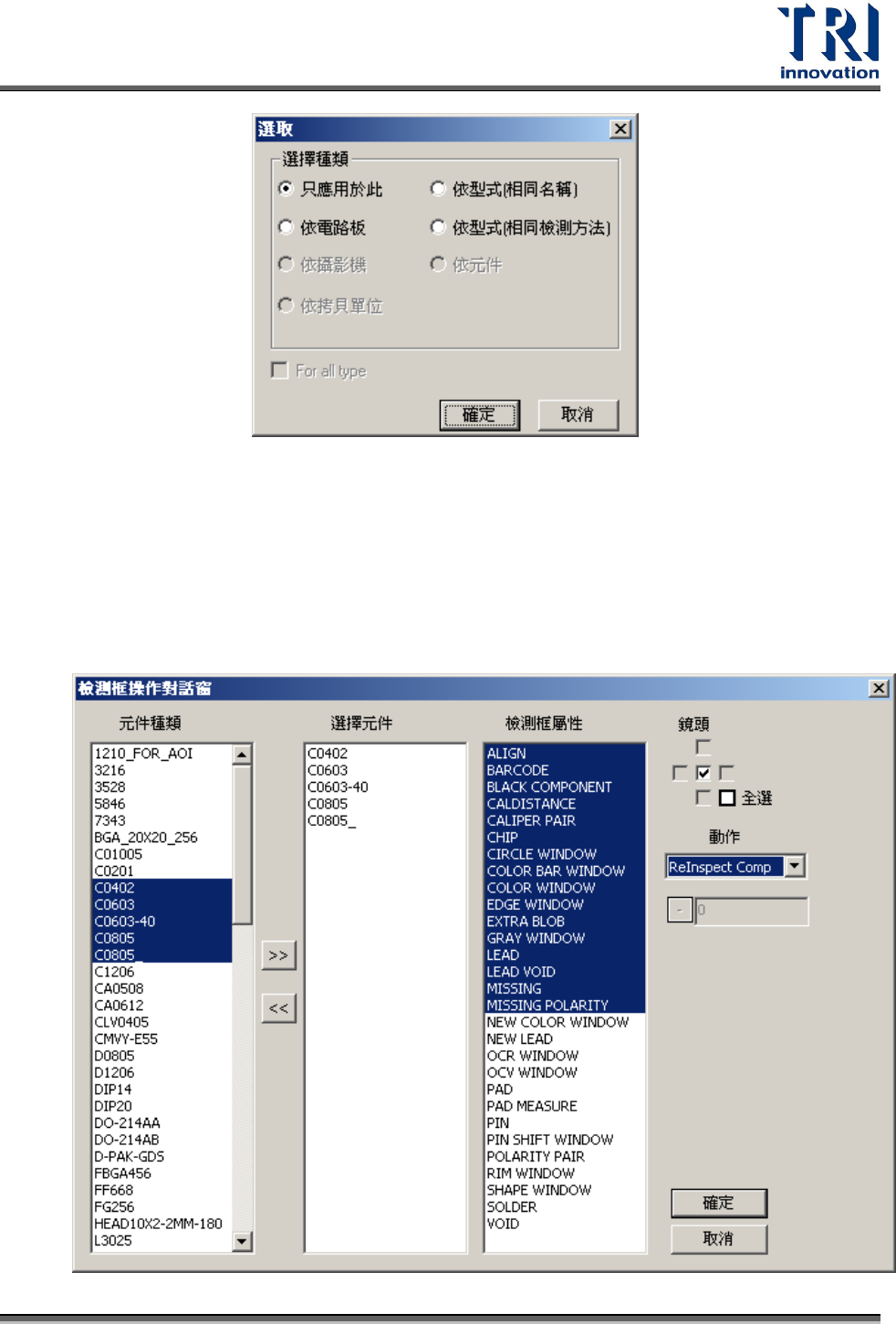

2. 出現如下圖的對話框，使用者可以選取要執行該功能的元件。選取完畢

之後，在[動作]欄位中選取[ReInspect Comp]，然後按下[OK]鈕，則程式

就會執行該功能。

Test Research Inc.

TR7700 SII User Guide–Software 235

Step4. 設定完成後，表示此功能已被執行。系統立即開始對於選定的元件，依據之

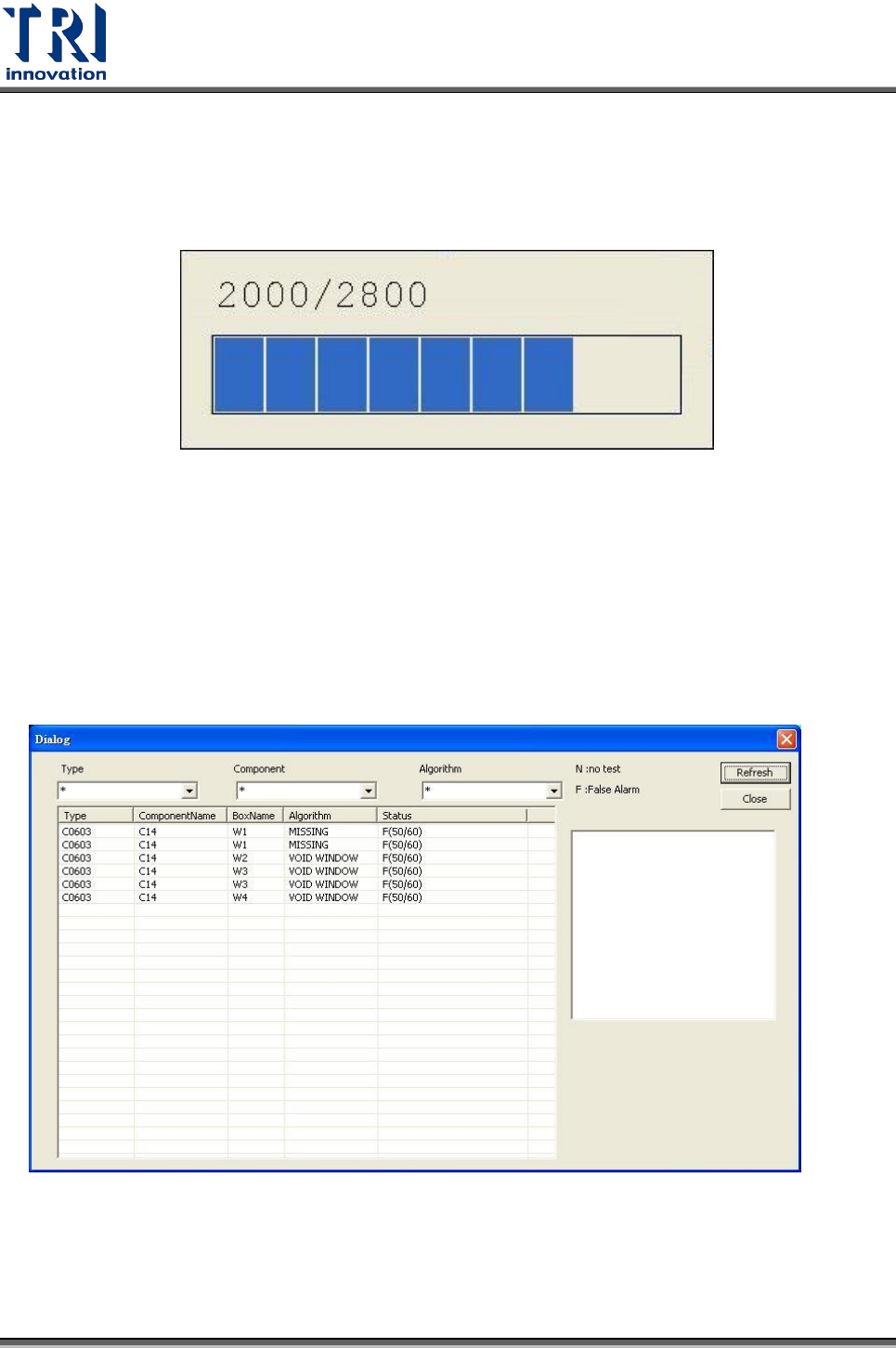

前儲存的影像資料為準進行檢測。程式在運行過程中會彈出如下的對話框，

如果怕選取的元件過多，而導致需花費大量時間的話，可以按下鍵盤上的

[Esc]鈕，則程式會將已重新檢測的結果進行輸出動作。

Step5. 測試完成後，系統及輸出以下報表。

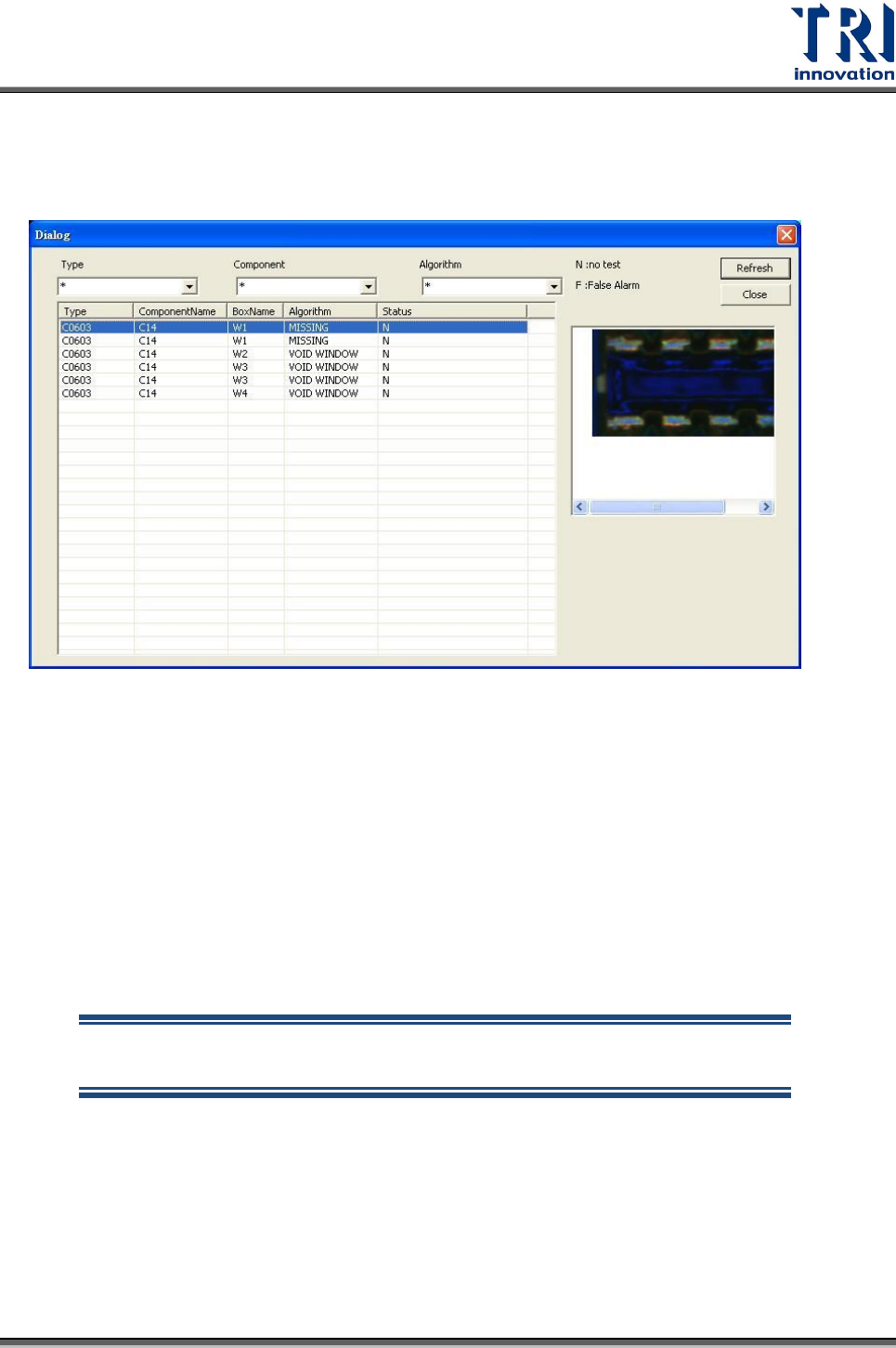

 當待測板已在維修站經人員確認後，發現該元件為[PASS]，則使用者需調整程式，

再重新檢測該元件。若結果檢測完後該元件仍為[FAIL]，表示對於調整完後的參數，

仍會造成機台對於該元件的誤判，此時使用者可以再進行參數的調整，結果如下圖，

點選有問題的元件後，可以在右邊看到該不良的影像，並且可以在上面的選取條件

中去篩選所有查看的元件。

Test Research Inc.

236 TR7700 SII User Guide–Software

 反之，當待測板已在維修站經人員確認後，發現該元件為[FAIL]，使用者也可以去

調整參數後再重新檢測，若果調完參數後，機台再次檢測的結果為[PASS]，表示機

台會漏測該元件，所以需要再調整參數，如下圖所示。

3.7.40 聯集 ICT 測試結果作為 AOI 的最終測試結果

TRAOI 版本: Ver 3.6 2009/4/2 以後的版本

將 ICT 的測試結果傳給 AOI，AOI 在測試完成後，如果兩者都是[PASS]，就會把待測

板分流到 PASS 的部份，否則就是不良。ICT 會提供使用者設定[*.dcl]檔案在 AOI 機台

主電腦中擺放的位置 (預設值為[C:\\AOI\\ICT])。

PASS[barcode].dcl 檔案表示 ICT 測試為 PASS，FAIL[barcode].dcl 表示 ICT 測試為

FAIL。

前端 ICT 在條碼輸出格式部份，只能將[*.dcl]檔名輸出設定單純設為條

碼號，不帶有其他特殊字串。

此功能在檢測完成後去做確認動作，如果有相關的[*.dcl]檔案，就會將[*.dcl]檔刪除。
