Test Research Inc. 104 TR 7700 S II User Guid e – Softwar e Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式裡， 只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式均不 會做判斷。 舉例說明 Step1. 開啟專案檔 Step2. 手動輸入每個板子的條碼尾數號
Test Research Inc.
TR7700 SII User Guide–Software 103
Step6. 如果有找到，會根據條碼的末兩碼去判定現在板子是正面還是背面， 根據
正面或背面來產生相對應的 Barcode Strings。
條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。
此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。

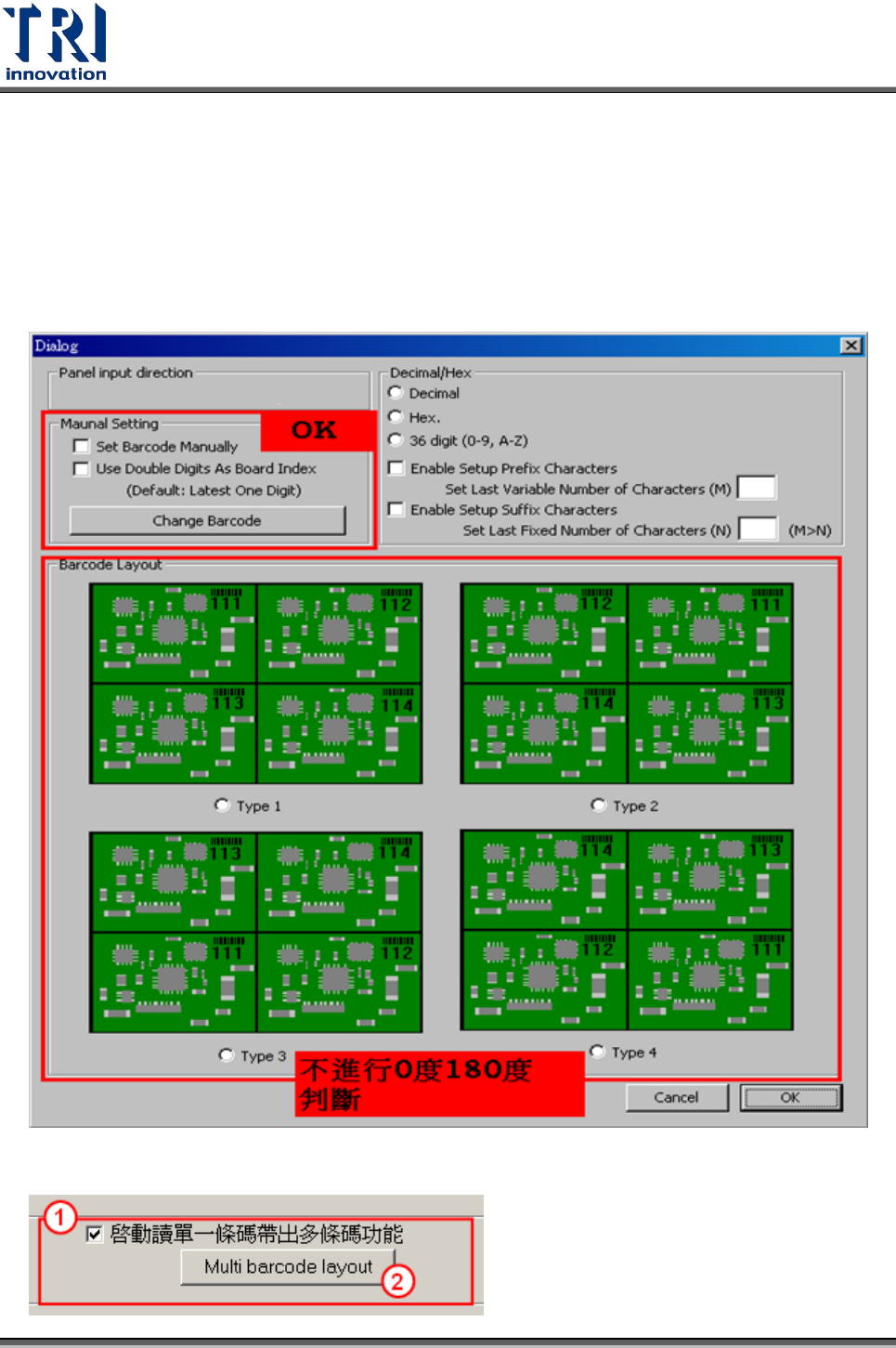

Step4. 啟動以一帶多的功能，選擇[Multi Barcode Layout]，準備設定條碼尾數。
Test Research Inc.
104 TR7700 SII User Guide–Software

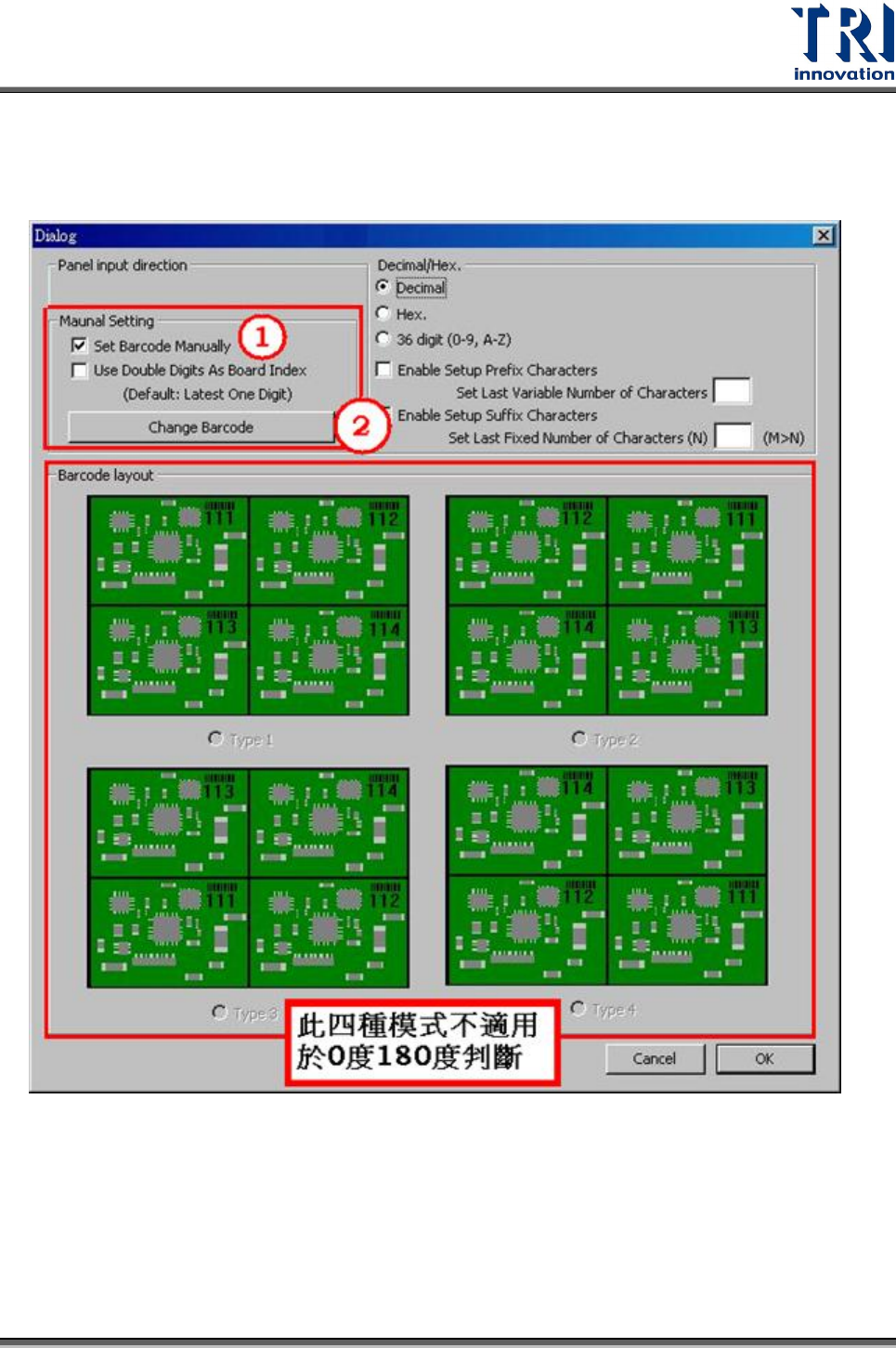

Step5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式裡，
只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式均不
會做判斷。
舉例說明
Step1. 開啟專案檔
Step2. 手動輸入每個板子的條碼尾數號
Test Research Inc.
TR7700 SII User Guide–Software 105
Step3. 硬體條碼器依序刷到 09260047, …
Step4. 結果為下圖，因為刷到尾數為 7 的條碼是屬於第一列，故判斷待測板為 0 度。
Step5. 若結果為下圖，因為刷到尾數為 6 的條碼是屬於最後一列，故判斷待測板為
180 度。
