TR7700_SII_Software_ch_v4-6.pdf - 第493页
Test Research Inc. TR 7700 S II User Guid e – Softwar e 479 4. 重複上述步驟，這次選擇 Enable G Channel ： 5. 可以看到強化效果如下圖所示： 前景與背景沒有太明顯區別
Test Research Inc.
478 TR7700 SII User Guide–Software
2.出現參數對話框，先選擇 Enable R Channel：
3. 可以看到強化效果如下圖所示：（勾選「Show Enhance」才能在 FOV 上看到即時強
化效果）
在
FOV
上看到即時強化效果
前景（文字）較亮，背景較暗
Test Research Inc.
TR7700 SII User Guide–Software 479
4. 重複上述步驟，這次選擇 Enable G Channel：
5. 可以看到強化效果如下圖所示：
前景與背景沒有太明顯區別
Test Research Inc.
480 TR7700 SII User Guide–Software

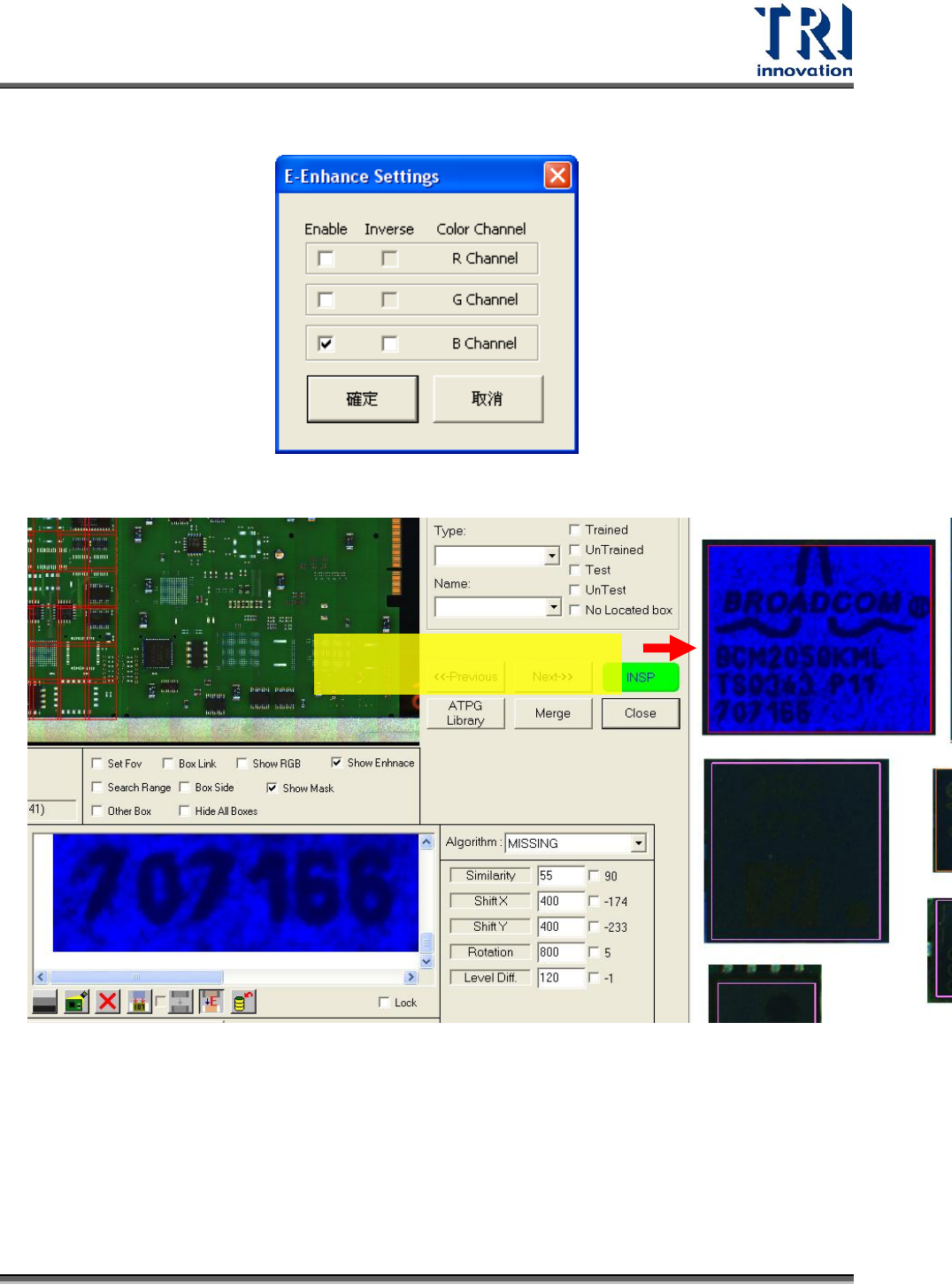

6. 重複上述步驟，這次選擇 Enable B Channel：
7. 可以看到強化效果如下圖所示：
8. 綜合上述觀察，我們重新設定參數如下：
R 與 B Channel 的強化效果較佳（前後景可以比較明顯區別出來），所以我們只加入
這兩個 Color Channel。但是這兩個 Channel 的強化結果，前後景亮度剛好呈現相反分
布，所以我們把 B Channel 的反白選項打開。
前景（文字）較暗，背景較亮
