2. 燈光衰減自動檢查功能(Lighting Decay Auto Check)
此功能可對於攝影機以軟體檢測中心位置亮度值(未補償前)與出廠設定值的差異
(衰減)程度。
Step1. 開啟 AOI 主程式且進入[Utilities/Camera Alignment]視窗。
Step2. 移動 X-Y table 使得攝影機位置位於灰卡的正上方。
Step3. 按下[光源衰退檢查(Light-Decay Check)]按鈕。

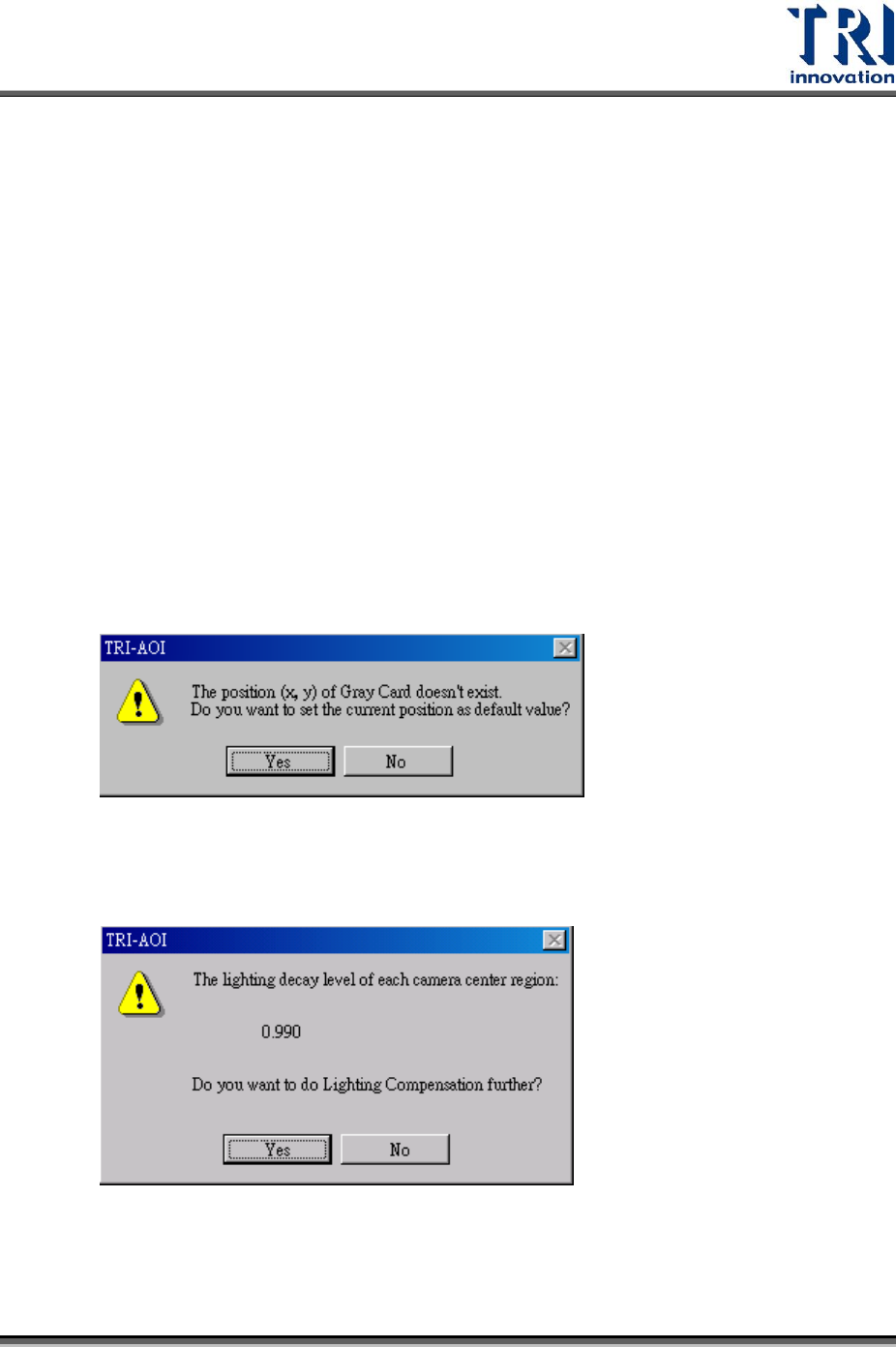

Step4. 若為第一次使用此功能，則會出現以下視窗詢問是否要儲存灰卡的位置。
灰卡的 X 軸座標與 Y 軸座標值將儲存在登錄檔中，變數名稱各為
[GrayCardPosX]及[GrayCardPosY ]。當這兩個變數已經存在於登錄檔時，
則系統不會再詢問是否要儲存座標位置。若使用者想要更改已儲存的座
標值，可先將攝影機移動到灰卡位置後，按下[設定教導位置]按鈕即可。
Step5. 按下[光源衰退檢查(Light-Decay Check)] 按鈕後，系統會出現以下視窗，
此視窗會顯示出攝影機的衰減情況百分比，而使用者可以根據衰減的情
況決定是否繼續進行燈光補償的動作。
Test Research Inc.
TR7700 SII User Guide–Software 577

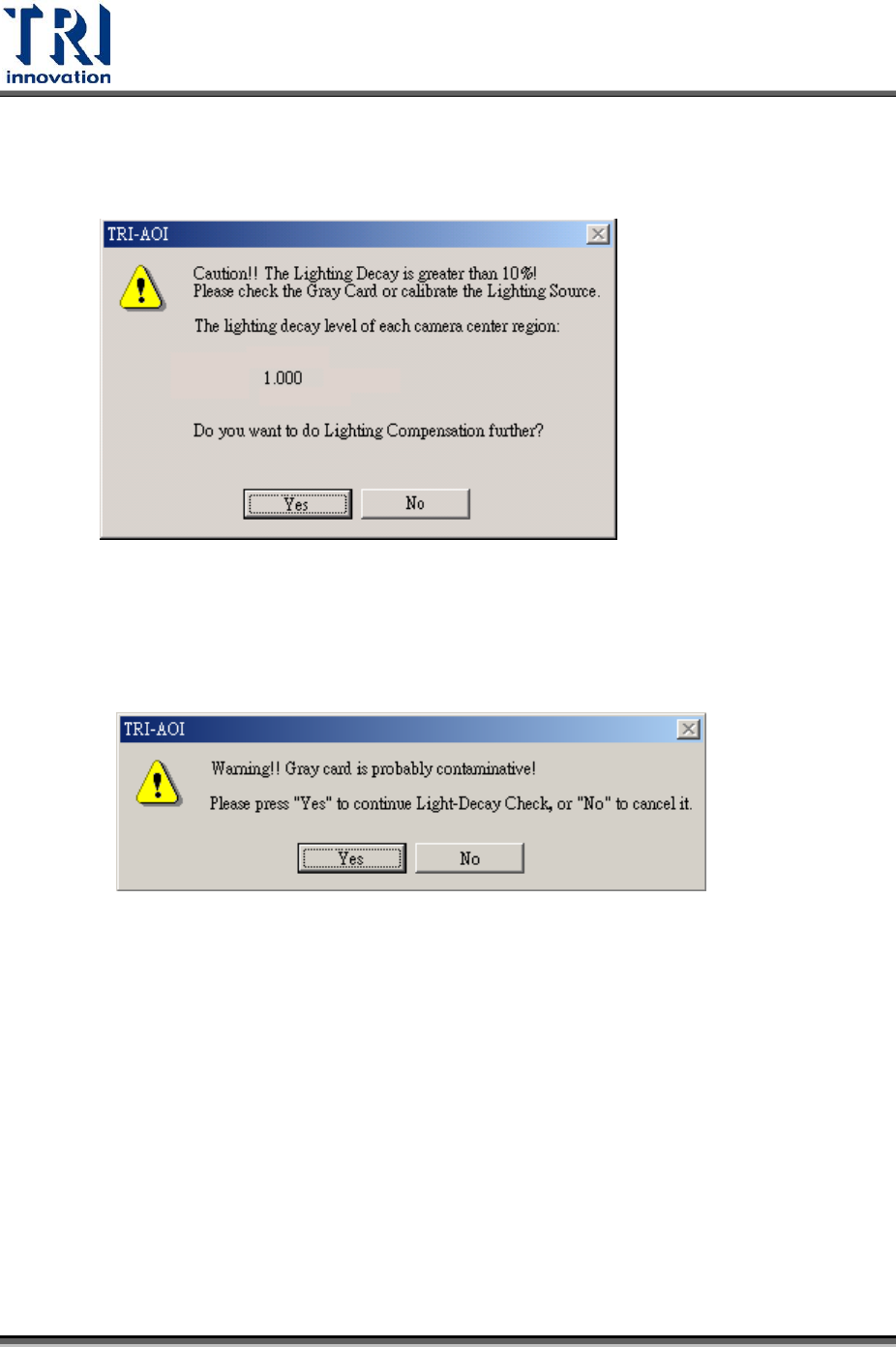

Step6. 如果攝影機影像亮度衰減的程度大於 10%，則在 Step5 中出現的對話框
會以以下的警告形式出現，提醒使用者衰減的情況過於嚴重，需要注意。
Step7. 如果勾選[自動檢查(Auto Check)]，表示每當開啟程式時，系統即會自動
執行燈光衰減程度的檢查。
1. 自動檢測灰卡是否有異物干擾或不均勻狀況。若無，繼續執行；若有，
出現警告視窗，詢問是否繼續執行光源衰退檢查。
2. 若亮度衰減程度小於 10%，則系統將繼續自動執行光源補償動作。
若亮度衰減程度大於 10%，則出現如 Step6 之警告視窗。
