Test Research Inc.

TR7700 SII User Guide–Software 123

3.3.15.2.8 Decoder Parameters Setup

 開啟本功能能視窗後，可分為兩個頁面，第一頁為基本設定，第二頁會依據選擇的

條碼類型不同而出現不同的設定項目。分說明如下。

 General Parameters–一般性參數

 Decoder–與解碼器相關的參數

 Maximum Number of Codes–在一個 FOV 或一組拼圖中最大可能的條碼數量。

一般而言應設為 1，若目的影像中有多於一的條碼在其中，可以解出對應的條

碼數，但輸出字串排列的順序不可預測（與解碼演算法對個別條碼的解析能力

有關）。系統預設值 1。

 Enable Decoder Timeout Setup–限定解碼器解碼的時間，若超過設定時間仍

未成功解碼將輸出解碼失敗。系統預測啟動此功能，並設定為 1500 毫秒

(msec)。

 Properties of Characters—與條碼字串字元相關的參數

Test Research Inc.

124 TR7700 SII User Guide–Software

 Minimum Number of Characters—欲解析的條碼字串最小可能的字元數。系統

預設 5。

 Maximum Number of Characters–欲解析的條碼字串最大可能的字元數。系統

預設 32。

 System Parameters–系統參數

 Enable Decoded Fail Retry Count–解碼失敗時重複測試的次數，系統預設關閉

此選項，若解碼失敗時將會進行無限次數的重測，直至測試成功或使用者自行

輸入條碼字串。若啟動設定，則系統重測達設定次數即退板。

 Enable Specific Characters Filtering(0~9; A, B~ Z; a, b~z) –條碼字串字元特殊

符號濾除功能，若條碼字串中存在特殊符號字元將判定為解碼錯誤，系統預設

啟動此功能。

 Save Decode Fail Image–儲存解碼失敗影像。解碼失敗影像會被存在 Project

目錄下\\FailBarcodeImg\\資料夾中。系統預設關閉此功能。

 Board out to Entrance When Decode Fail–解碼失敗時退板自進板口處，需配合

PLC-2.25 或更新的版本才有支援此功能，系統預設關閉此功能。

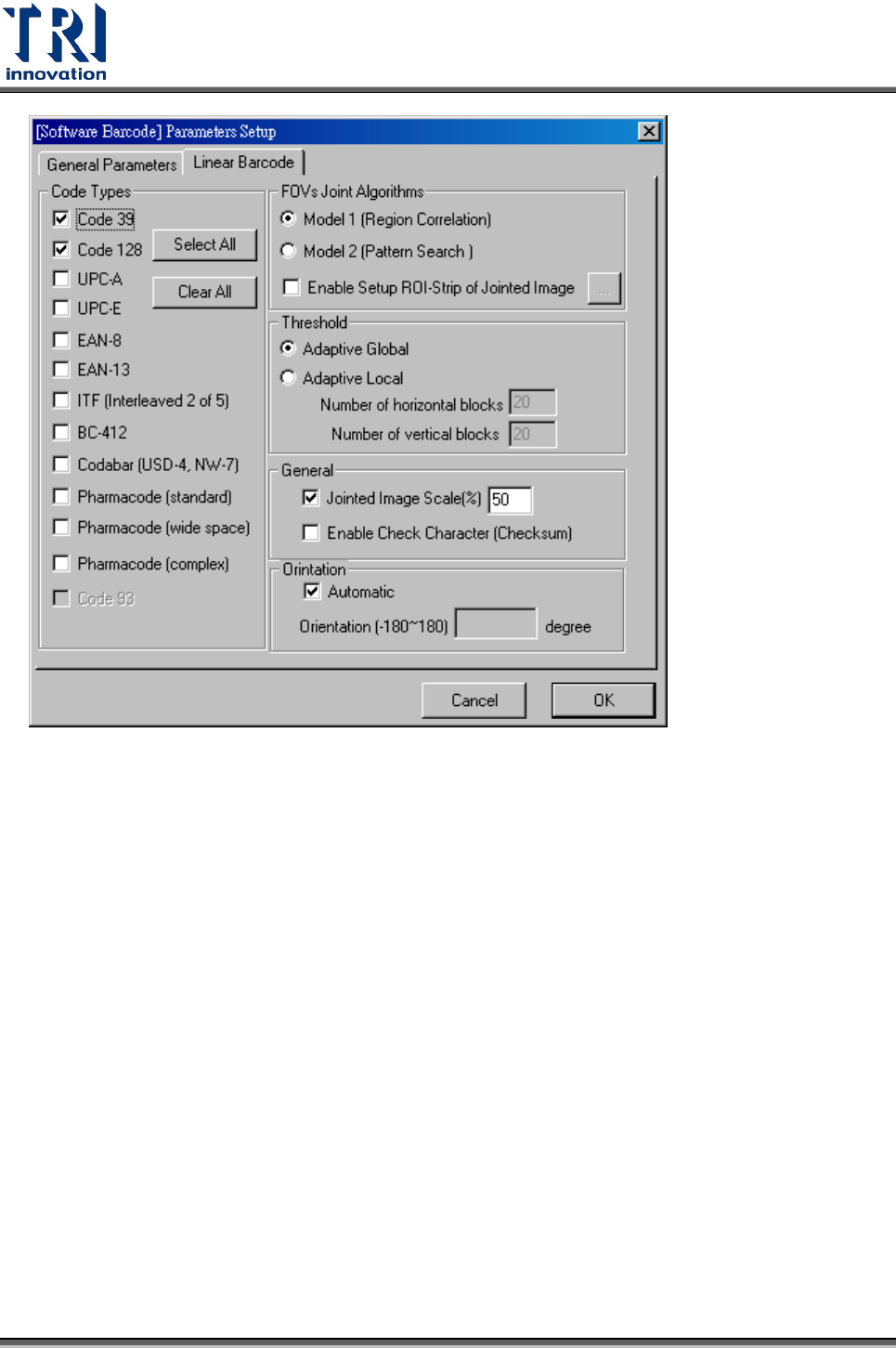

 Linear Barcode–一維型態條碼參數

Test Research Inc.

TR7700 SII User Guide–Software 125

 Code Types–一維條碼的條碼型別。系統預設開啟 Code 39 與 Code128。若非實

際使用需要，請關閉不必要的條碼型別，設定過多的條碼型別會造成解碼錯誤的

機會並會增加解碼的時間。

 FOVs Joint Algorithms–拼圖演算法

 Model 1(Region Correlation) –此拼圖演算法是以數值運算方式，計算 FOV 間

影像灰階差異最小處進行接和的運算。

 Model 2(Pattern Search) –此拼圖演算法是以影像內容型態，以物件搜尋方式

進行找出兩影像間最相似的圖像進行拼圖。

 Enable Setup ROI-Strip of Jointed Image–設定拼圖影像條列屏蔽的功能。啟動

此功能可以屏蔽非條碼的部分，可避免不必要的錯誤並可以增加解碼的運算速

度，降低解碼所需的時間。影像條列屏蔽設定界面如下圖所示。
