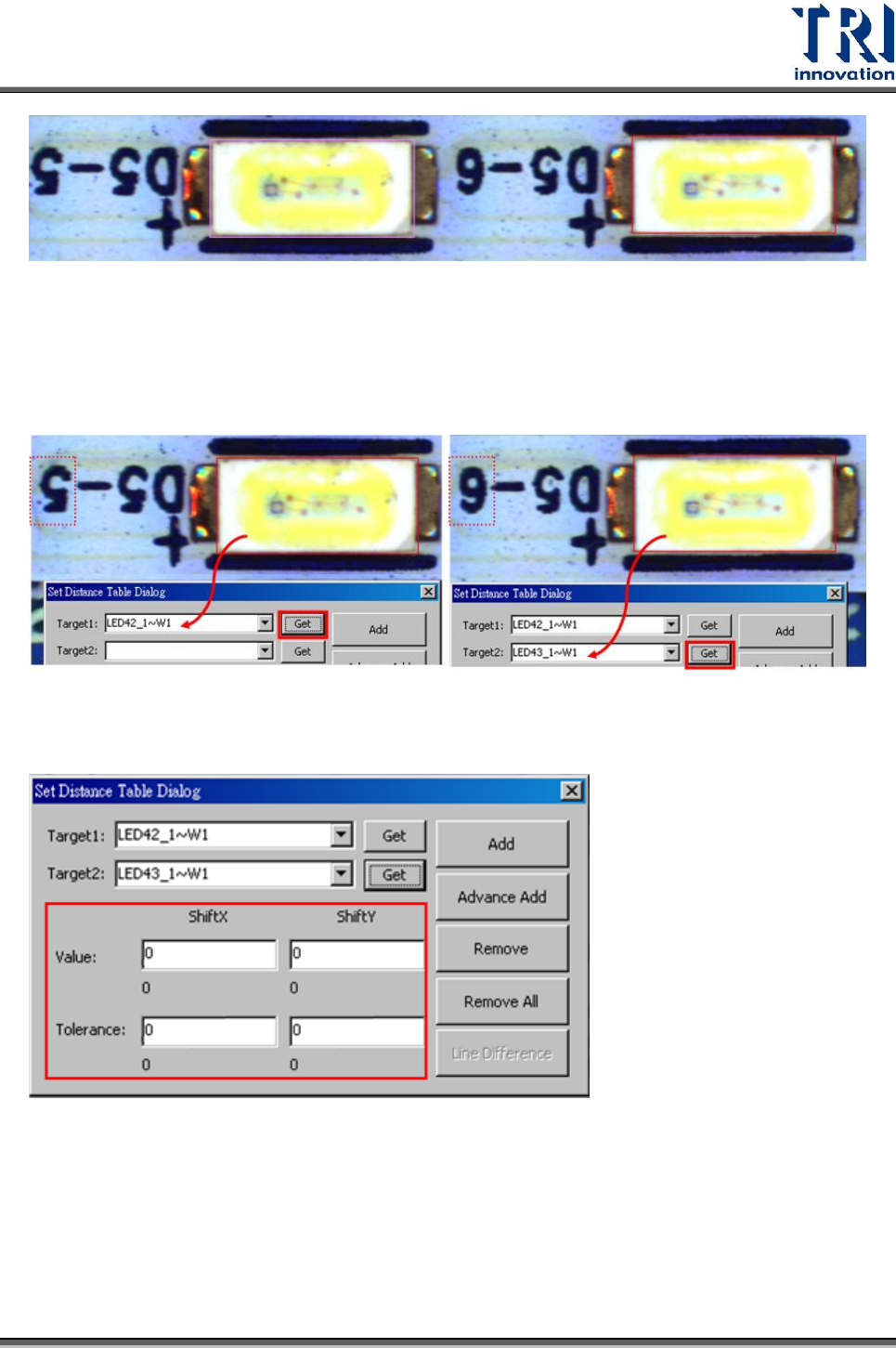

 只能在 Train Dialog 做設定(按右鍵選擇[Set Distance])，無法在 Library 內做

設定。

 利用設定界面上的[Get]按鈕，將所選的框帶入 Target 內。

 設定二個框的距離檢測參數。

 完成後按下[Add]按鈕。

 設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測

框才可使用)設定。

Test Research Inc.

TR7700 SII User Guide–Software 369

 檢測結果的顯示

 檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱。

 並將檢測結果存在[*.pfl]檔內傳至 SPC。

4.9.9 工具列

4.9.9.1 連結

顯示出目前所選取的檢測框與其他檢測框的連結關係，以亮藍色線條表示。

Test Research Inc.

370 TR7700 SII User Guide–Software

4.9.9.2 Active

只顯示目前所選取的檢測框。

4.9.9.3 選取

若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起

來。
