Test Research Inc.
394 TR7700 SII User Guide–Software

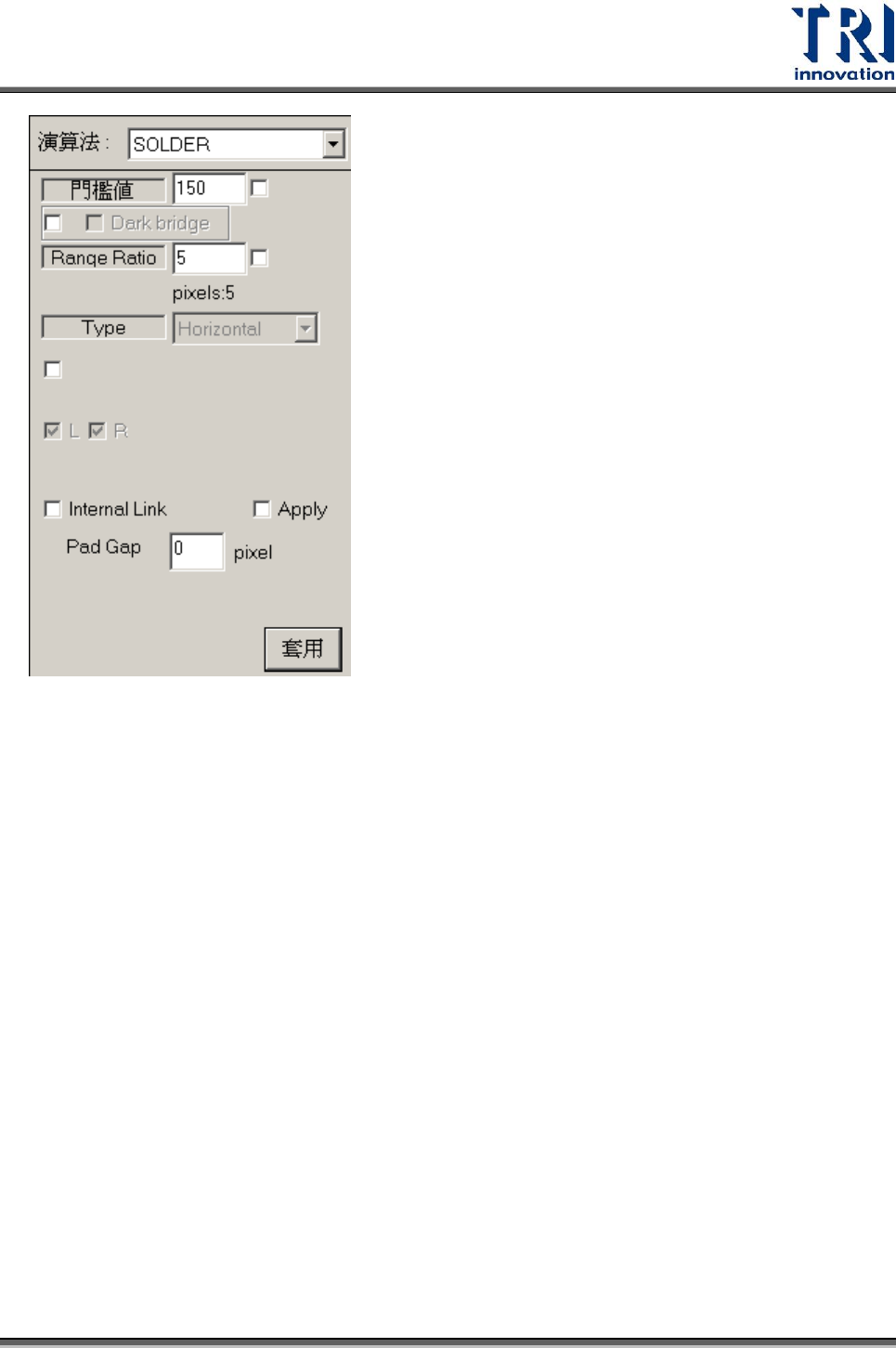

Bridge Threshold：設定區分暗與亮的門檻值。
Bridge Range Ratio：檢查畫素的比率。

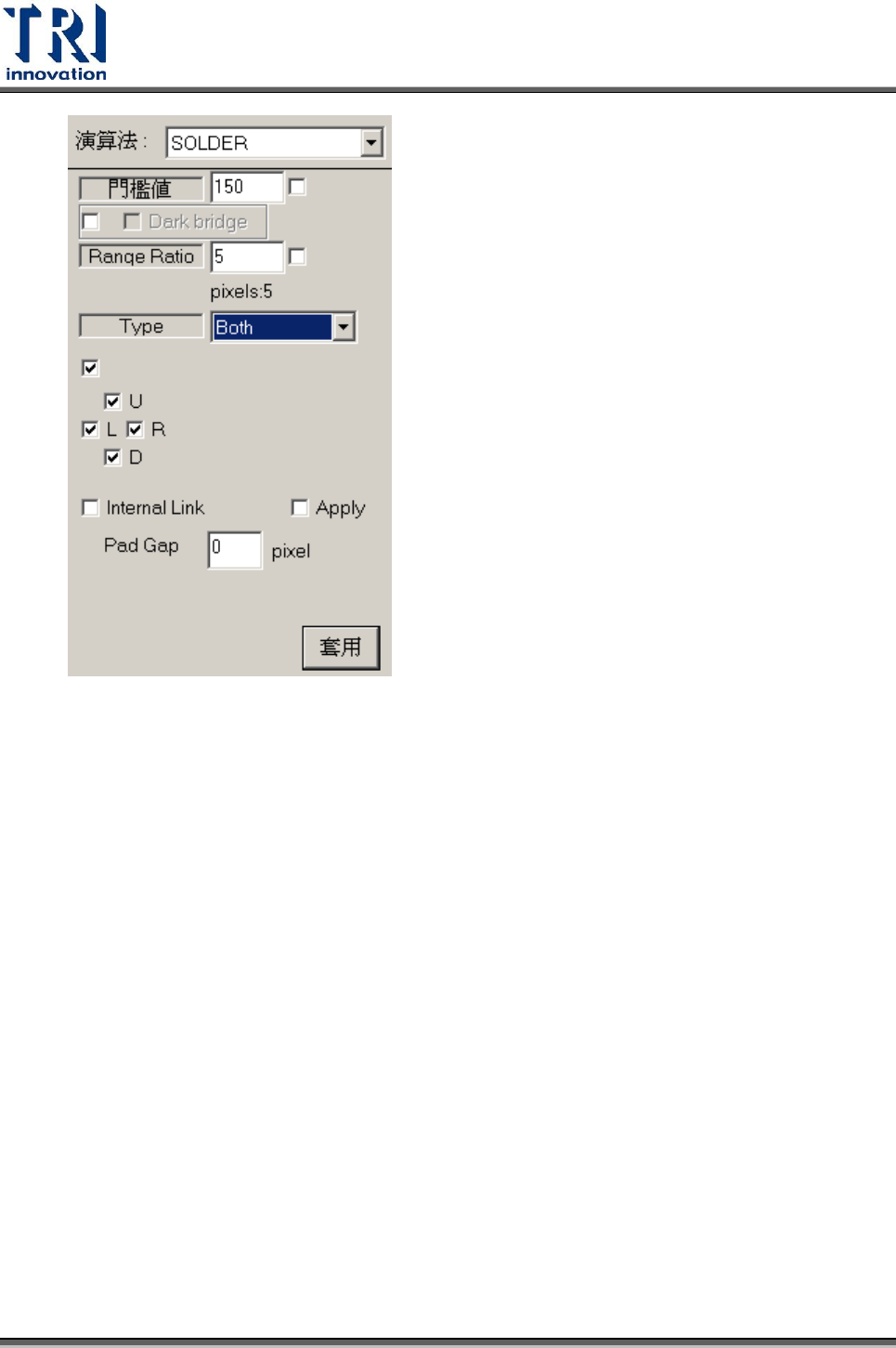

Bridge Type (矩形檢測框)： 共有 6 種類型可以選擇。[Horizontal]、[Vertical]、
[Both]三種是由檢測框的邊界向外檢測，[Horizontal]是檢查左右兩邊，[Vertical]是
檢查上下兩邊，[Both]是四邊皆檢測。[HorInside]、[VerInside]、[BothInside]三種
是由檢測框的邊界向內檢測，[HorInside]是檢查左右兩邊，[VerInside]是檢查上下
兩邊，[BothInside]是四邊皆檢測。選擇完檢測的類型後，可進一步在下方勾選要檢
測的方向。U、D、L 及 R 分別代表上、下、左及右，本功能在特殊狀況下只需檢測
單邊時使用。
Test Research Inc.
TR7700 SII User Guide–Software 395

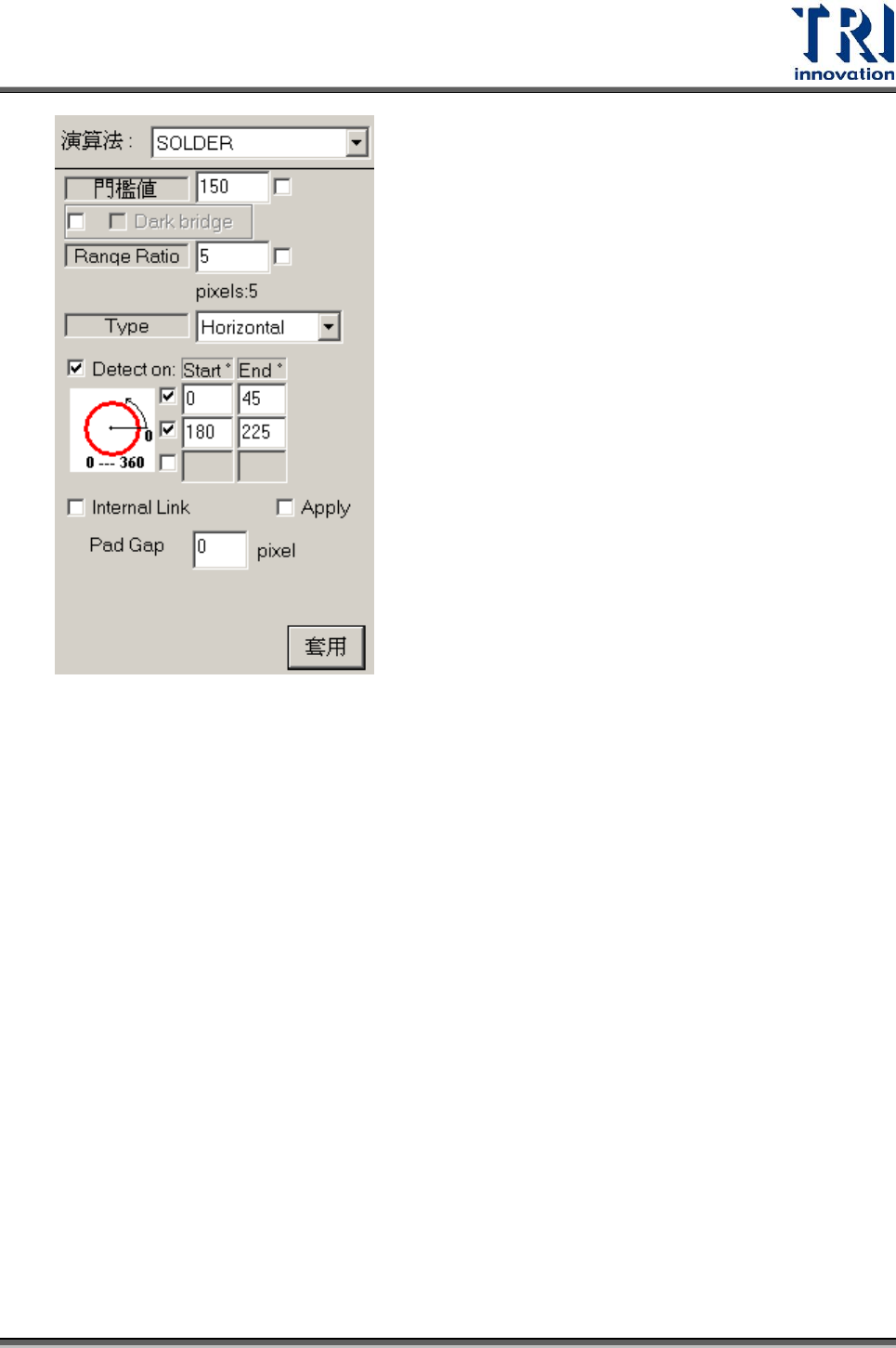

Bridge Type (圓形檢測框)：亦可以選擇要由檢測框邊緣往內測或往外測。
[Horizontal]、[Vertical]、[Both]三種是由檢測框的邊界向外檢測，當檢測框為圓形
時這三個選擇並沒有差別。[HorInside]、[VerInside]、[BothInside]三種是由檢測框
的邊界向內檢測，當檢測框為圓形時這三個選擇並沒有差別。選擇完檢測的類型後，
可進一步在下方勾選要檢測的角度，使用者最多可以設定三組檢測角度，沒有選擇
的角度將不被檢測。如圖所示，以水平方向為 0 度，使用者可自行輸入哪些角度需
要進行短路檢測，以下圖為例，需要檢測的位置是 0~45 及 180~225 度向外檢測。
Test Research Inc.
396 TR7700 SII User Guide–Software
Dark bridge：若短路的影像為黑色時，勾選[Dark bridge]表示抓黑色，即檢測從檢
測框邊緣開始有連續多個 pixel 的灰階值皆低於其門檻值(Bridge Threshold)即視為
短路。
Internal Link：此功能尚在研發中。
4.10.2.7 Polarity Pair
用來檢測元件極反。是兩個為一組的檢測框，需調整其位置至有灰階值差異的兩個位
置上後，按下[教導]進行設定。當檢測時，若原本兩個檢測框的灰階值與教導時的灰
階相反時，則會判定 Fail。
