Test Research Inc.
TR7700 SII User Guide–Software 493

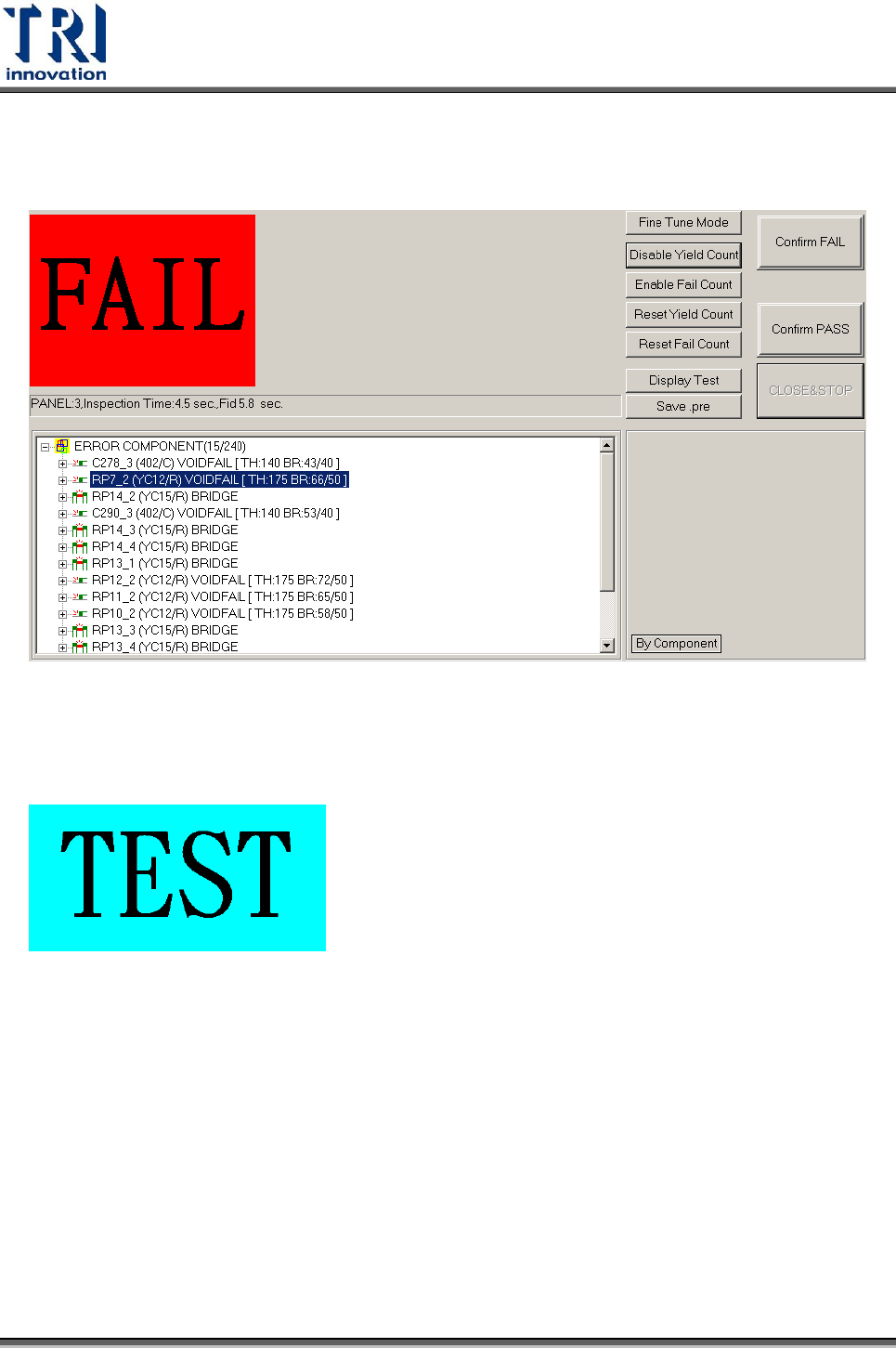

重置統計結果(Reset Yield Count)：將統計結果欄位的數據歸零。
不顯示統計結果(Disable Fail Count)：不顯示出瑕疵板統計欄位。
重置統計結果(Reset Fail Count)：將瑕疵板統計的統計數據歸零。
顯示檢測/顯示錯誤(Display Test/Display Fail)：圖示區顯示[TEST]圖樣亦或[PASS]、
[FAIL]圖樣。
儲存專案(Save .pre)：儲存程式
確認正常板(Confirm PASS)：確認這片板子為通過。
確認瑕疵板(Confirm FAIL)：確認這片板子為缺陷板。
結束(Close&Stop)：關閉檢測視窗。
可在[C:\aoi]資料夾下加入[dbc.bmp]使得在檢測 Fail 的時候，在結果視窗上的
[TEST]圖樣顯示成[dbc.bmp]的圖。此功能須配合在結果視窗中使用[顯示檢測]選項。
Test Research Inc.
494 TR7700 SII User Guide–Software
可在登錄檔([開始/執行]鍵入[regedit]後按[確定])，在
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑中增加 DWORD 值
[ConfirmPassIsPassBoard]，設定為 1 時，檢測完畢後按[確認正常版(Confirm Pass)]
會將這次檢測判定為正常板，其統計數值會跟著改變。
若在 Confirm Mode 下，當檢測完畢時，按下[F7]按鈕，可對於本片板子不出板再
檢測一次。

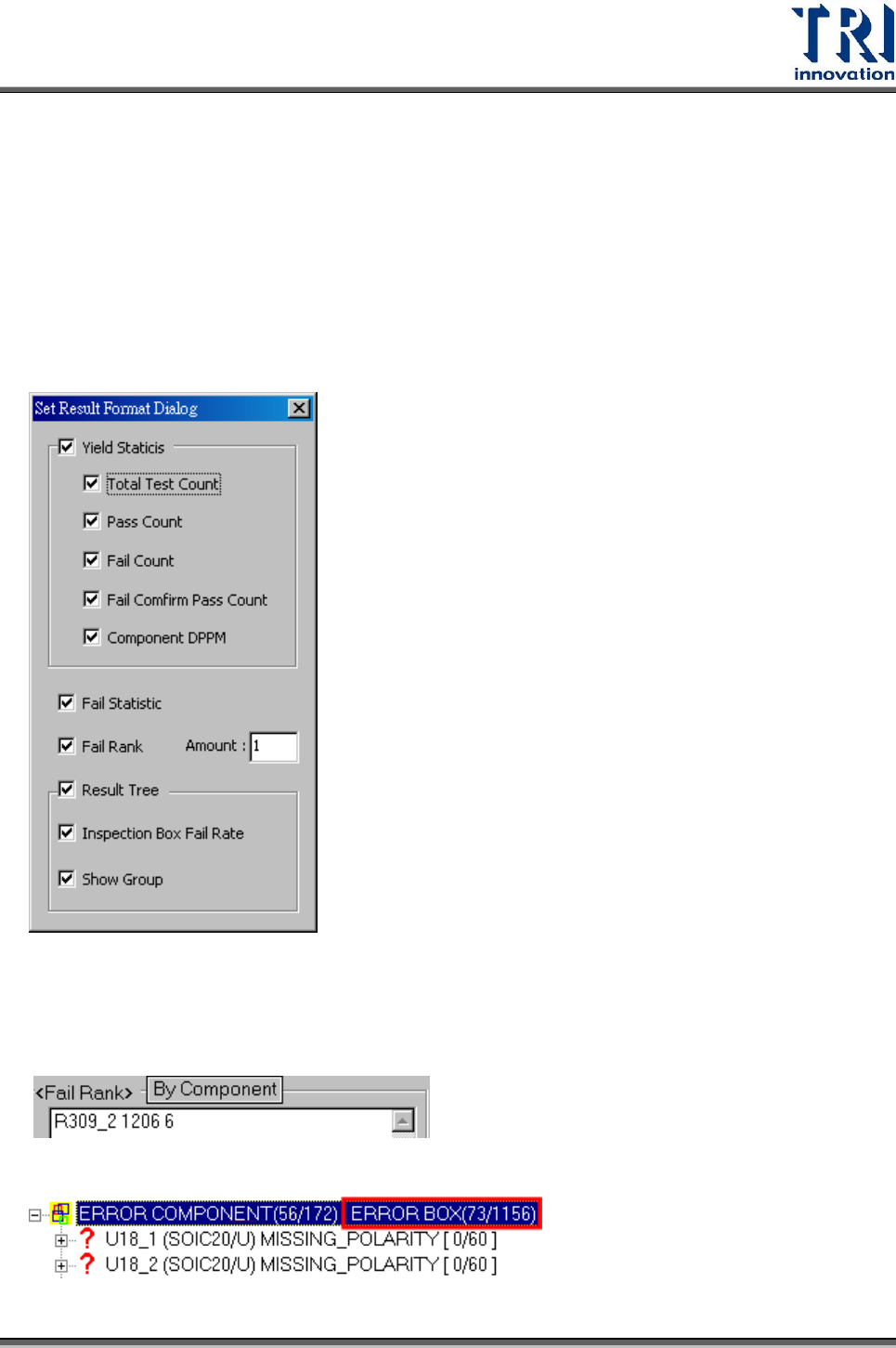

在本視窗下按[F3]，會出現以下視窗，供使用者勾選在結果視窗下要顯示的項目。
Yield Statics：選擇顯示或隱藏其指定的統計數據。
Fail Statistic：是否顯示瑕疵版統計欄位。
Fail Rank .Amount：設定 Fail Rank 顯示的個數。
Inspection Box Fail Rate：會在 Result Tree 顯示不良檢測框佔的比例。
Test Research Inc.
TR7700 SII User Guide–Software 495

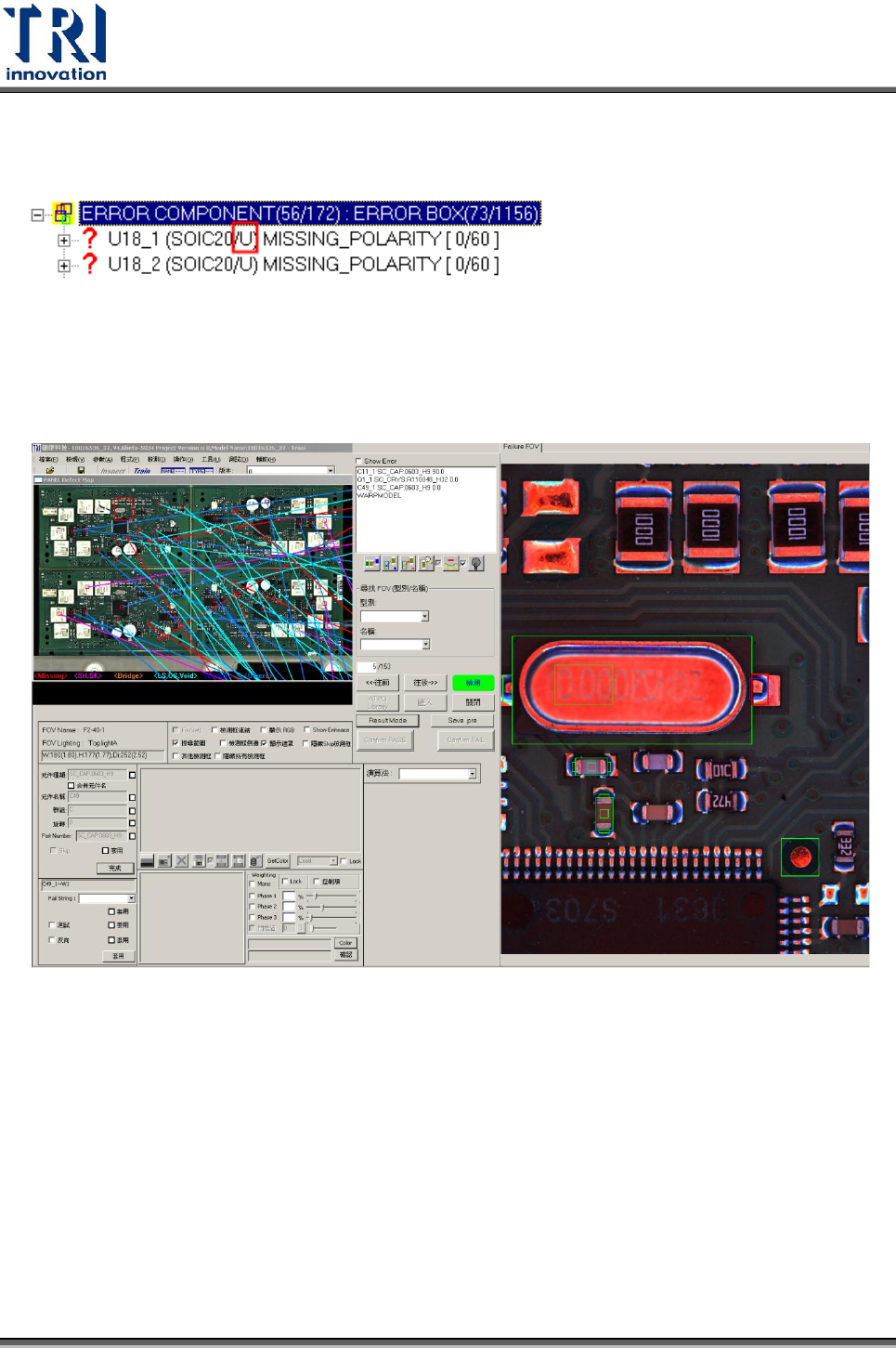

Show Group：是否在 Result Tree 顯示元件的群組。
6.2 Fine Tune Mode
視窗分為缺陷位置圖、FOV 影像區與程式微調區，分別說明如下。
