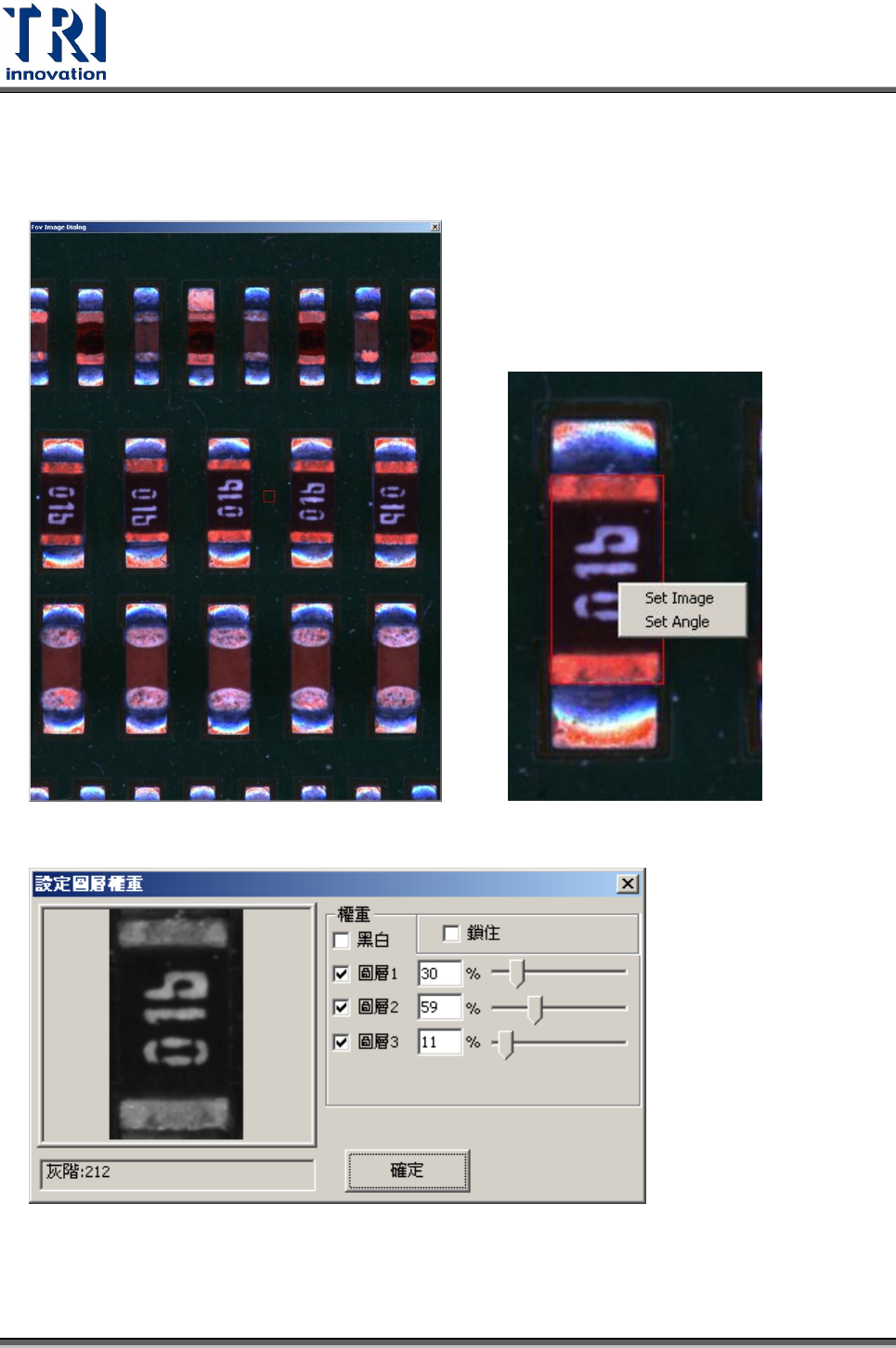

Step8. 當按下[New]以後，會出現[FOV Image Dialog]如下圖所示。將所指定元件中
的矩形(約 20x20)拉至和元件大小相同，再按右鍵選擇[Set Image]。此步驟是
要加入影像作為複製其他元件框時定位之用。
Step9. 設定圖層權重後，按下[確定]。
Step10. 設定遮罩後，按下[確定]。
Test Research Inc.
168 TR7700 SII User Guide–Software
Step11. 如果有需要可以按右鍵，選擇[Set Angle]去設定元件角度。
Step12. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需要輸入元件名稱及
類別。
Test Research Inc.
TR7700 SII User Guide–Software 169
Step13. 若要繼續在為相同類型的元件增加座標，先點選之前新增元件時所產生的框
上，再按滑鼠右鍵，選擇[Copy]。
Step14. 按住鍵盤上的[Ctrl]，在要新增的元件座標的位置按滑鼠左鍵。
Step15. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自動角度的判定。
若新增成功會出現藍色框，失敗會出現橘色框。
Step16. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image Dialog]，將歪掉
的框移正，再關掉對話框即可。
Step17. 針對較大元件，按下滑鼠右鍵後選擇[New-Mouse Drag]。點選後拖曳滑鼠將
整個元件框選。
Step18. 畫面會出現元件左上角和右下角的 FOV，在 FOV 內的滑鼠游標會變成十字狀，
將十字中心移至元件的左上和右下角位置，並按下滑鼠左鍵即完成設定。
Step19. 設定元件的 Type 和名稱。
Step20. 完成後，在大圖左上方選擇[File]>[Save]或[Save aoi]來儲存檔案。
Save：將目前的狀況儲存下來，請注意在 AOI 上進行 Non CAD 功能時，不得中
途重新進出板。
Save AOI：將目前完成的元件資訊儲存在[C:\noncaddata\noncad.aoi]。
