Test Research Inc.

124 TR7700 SII User Guide–Software

 Minimum Number of Characters—欲解析的條碼字串最小可能的字元數。系統

預設 5。

 Maximum Number of Characters–欲解析的條碼字串最大可能的字元數。系統

預設 32。

 System Parameters–系統參數

 Enable Decoded Fail Retry Count–解碼失敗時重複測試的次數，系統預設關閉

此選項，若解碼失敗時將會進行無限次數的重測，直至測試成功或使用者自行

輸入條碼字串。若啟動設定，則系統重測達設定次數即退板。

 Enable Specific Characters Filtering(0~9; A, B~ Z; a, b~z) –條碼字串字元特殊

符號濾除功能，若條碼字串中存在特殊符號字元將判定為解碼錯誤，系統預設

啟動此功能。

 Save Decode Fail Image–儲存解碼失敗影像。解碼失敗影像會被存在 Project

目錄下\\FailBarcodeImg\\資料夾中。系統預設關閉此功能。

 Board out to Entrance When Decode Fail–解碼失敗時退板自進板口處，需配合

PLC-2.25 或更新的版本才有支援此功能，系統預設關閉此功能。

 Linear Barcode–一維型態條碼參數

Test Research Inc.

TR7700 SII User Guide–Software 125

 Code Types–一維條碼的條碼型別。系統預設開啟 Code 39 與 Code128。若非實

際使用需要，請關閉不必要的條碼型別，設定過多的條碼型別會造成解碼錯誤的

機會並會增加解碼的時間。

 FOVs Joint Algorithms–拼圖演算法

 Model 1(Region Correlation) –此拼圖演算法是以數值運算方式，計算 FOV 間

影像灰階差異最小處進行接和的運算。

 Model 2(Pattern Search) –此拼圖演算法是以影像內容型態，以物件搜尋方式

進行找出兩影像間最相似的圖像進行拼圖。

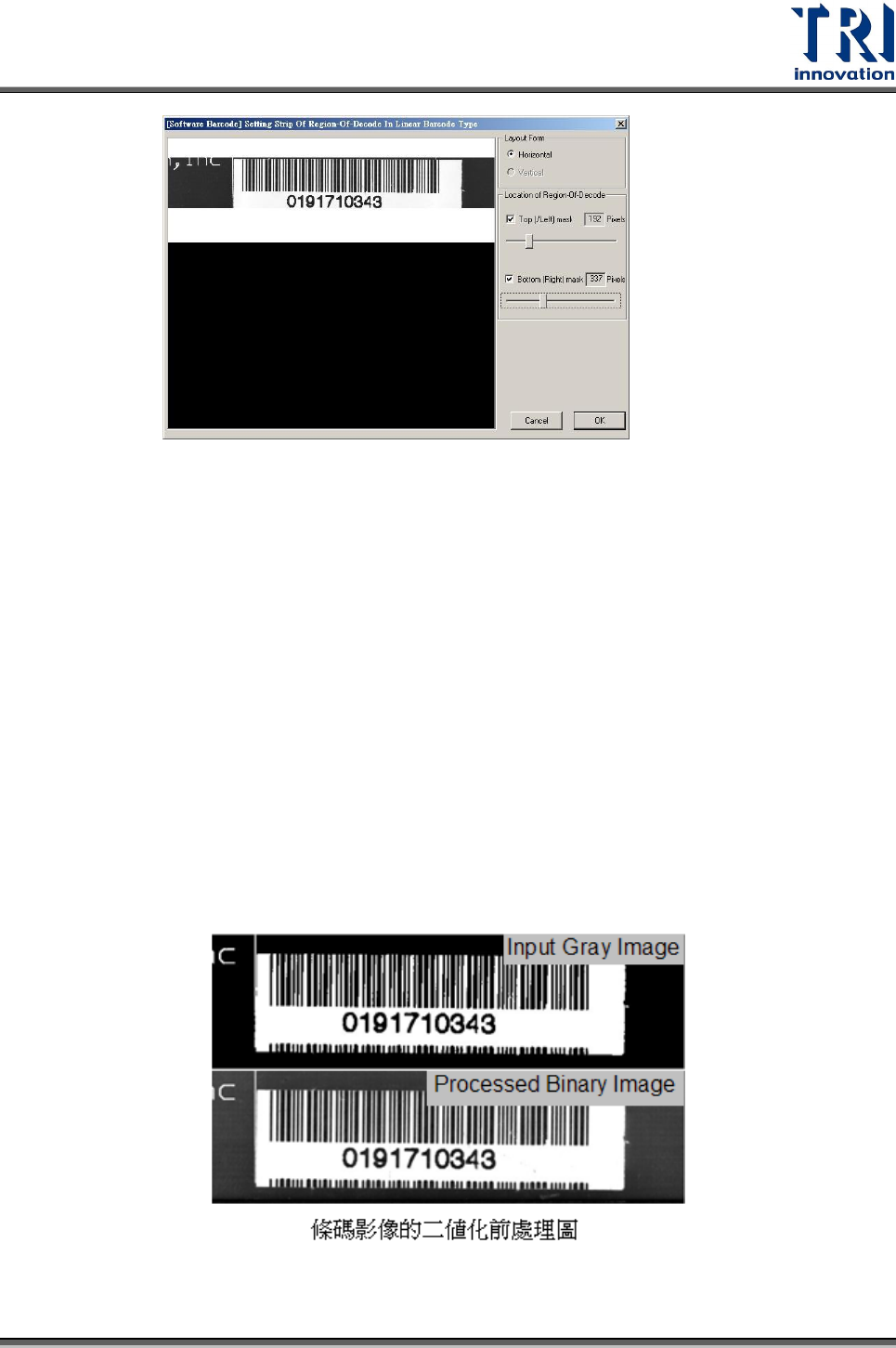

 Enable Setup ROI-Strip of Jointed Image–設定拼圖影像條列屏蔽的功能。啟動

此功能可以屏蔽非條碼的部分，可避免不必要的錯誤並可以增加解碼的運算速

度，降低解碼所需的時間。影像條列屏蔽設定界面如下圖所示。

Test Research Inc.

126 TR7700 SII User Guide–Software

 Threshold—影像二值化演算法參數

 Adaptive Global–全域的最適化（最佳化）閥值運算。系統預設值。

 Adaptive Local–區域性的最適化（最佳化）閥值運算。

 Number of horizontal blocks–區塊的水平方向大小（單位 Pixel）。

 Number of vertical blocks–區塊的垂直方向大小（單位 Pixel）。

說明：

在此由條碼解碼的運算過程說明此參數意義。原始的條碼影像輸入後，需先

經由『二值化』的動作，將影像轉換成非黑即白的二值影像，如下圖所示，

之後再進行條碼的定位與條碼內文的解析。而此二值化的動作最重要的參數

即『閥值（Threshold）』。全域的最適化（Adaptive Global）閥值是整張影

像只會決定出一個閥值並依此閥值進行二值化動作，而區域性的最適化

（Adaptive Local）會依設定水平與垂直方向區塊大小進行區塊內個別區域的

二值化動作。
