Ex:
Width of parent box: PAW
X coordinates of body: BX
….以此組合
可設定的欄位
Property Dialog
X, Y, Width, Height, Search Range
Pass Level Dialog (Missing, Lead)
ShiftX, ShiftY
其他設定

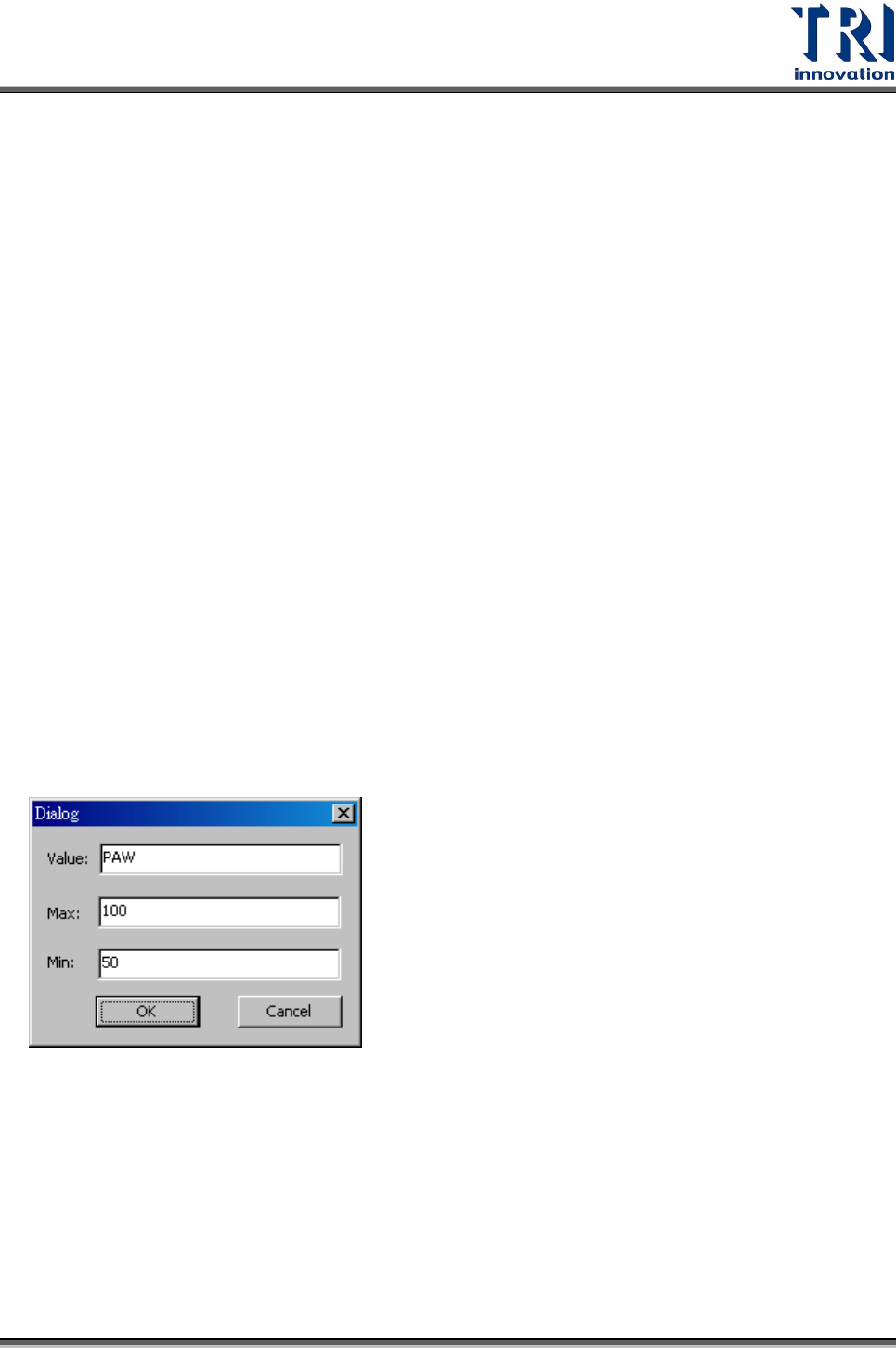

點選在修改的欄位後，按[F1]，可設定此欄位的最大值與最小值。
限制及注意事項
有 pin 腳的元件，在建 Library 時只能建立一個 Pin 框。
在設定算式之前，必需先建立該有的資訊，否則系統會出現錯誤訊息。舉例說明：
PA必需先 link parent
Test Research Inc.
TR7700 SII User Guide–Software 345
PN必需先建 pin 腳
B必需先建 body
4.9.7.10 儲存目前的修改狀態到
若使用模組化資料庫建立的檔案，可以在修改參數後，按下本按鈕可將參數回存至模
組化資料庫中，作為預設值。
4.9.7.11 套用 IPC 規範
可以將 Library 設成三種等級，依不同需求規範使用。
4.9.7.12 Offline ATPG Editor
遠端編輯系統相關功能，詳細用法請參閱 9.3.3 新版遠端編輯系統流程。
4.9.7.13 轉檔自動產生腳位
此為客製化功能，一般使用者不須使用。
4.9.8 設定

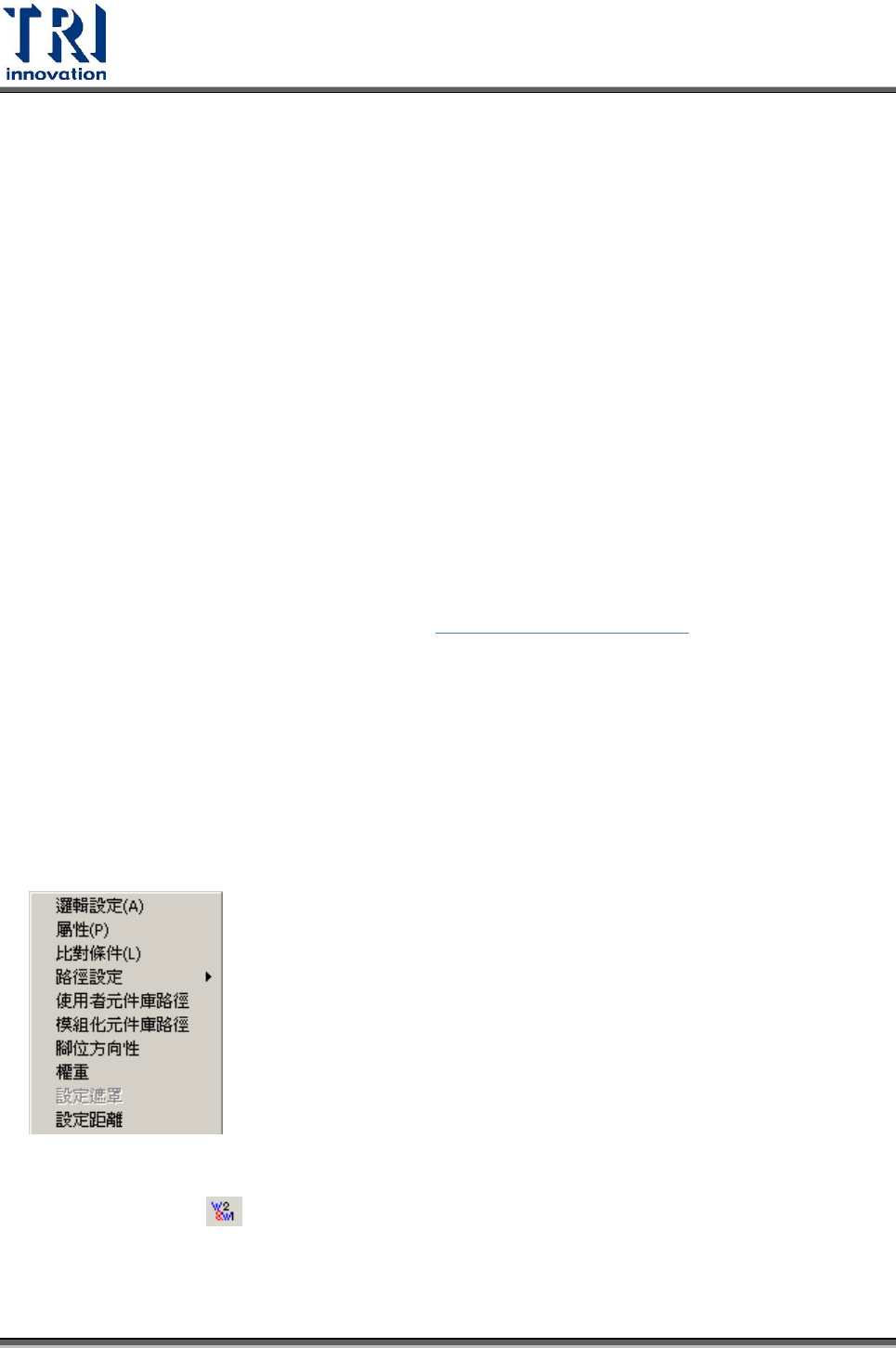

4.9.8.1 邏輯設定
可以使用此視窗建立同一元件上不同檢測框之間的邏輯關係。
