Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base Version du logiciel SR.406.xx Edition 02/00 FR 3.1 E léments d’affichage et de comm ande de l’automate 101 3.1.1.1 Généralités Chaque station es t é…
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.1 Eléments d’affichage et de commande de l’automate Version du logiciel SR.406.xx Edition 02/00 FR
100
3.1 Eléments d’affichage et de commande de l’auto-
mate
3.1.1 Vue d’ensemble
3
Fig. 3.1 - 1 Eléments d’affichage et de commande de l’automate
Légende de la Fig. 3.1 - 1
(1) Moniteur
(2) Clavier
(3) Interrupteur principal
(4) Tableau de commande, face frontale
(5) Tableau de commande, face arrière
(6) Calculateur
(7) Affichage des incidents principaux
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.1 Eléments d’affichage et de commande de l’automate
101
3.1.1.1 Généralités
Chaque station est équipée d’un calculateur de station. Le calculateur de station, l’écran et le cla-
vier se trouvent sur une console orientable placée au-dessus de l’automate. 3
Les tableaux de commande sont disposés sur les côtés entrée et sortie de l’automate et sont
pourvus de boutons-poussoir de démarrage et d’arrêt, boutons-poussoir coup de poing (ARRETS
D’URGENCE), interrupteur à clé et compteur de composants. 3
REMARQUE
La manipulation de l’interface du logiciel du calculateur de station peut s’opérer soit par l’intermé-
diaire du clavier et de la boule roulante, soit par l’intermédiaire de l’écran tactile (voir chapitre
3.2.1). 3
La position des interrupteurs et touches (interrupteur principal, interrupteur à clé, touches de
démarrage, d’arrêt, D’URGENCE, etc.) est évoquée à la Fig. 3.1 - 2
. Les fonctions sont décrites
au chap. 2.
3
AVERTISSEMENT
Les portes des montants de la machine ne doivent être ouvertes que par un Personnel qualifié en
conséquence, puisque certains composants de l’automate se trouvent soumis à des tensions
dangereuses.
A ce sujet, il faut respecter strictement les consignes de prévention contre les accidents en vi-
gueur et les consignes édictées par la norme DIN. Le non-respect des consignes peut entraîner
la mort, des lésions corporelles graves ou de considérables dommages matériels. 3
3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.1 Eléments d’affichage et de commande de l’automate Version du logiciel SR.406.xx Edition 02/00 FR
102
3.1.2 Interrupteurs et touches sur l’automate
L’illustration suivante montre la position des interrupteurs et touches de l’automate. 3
3

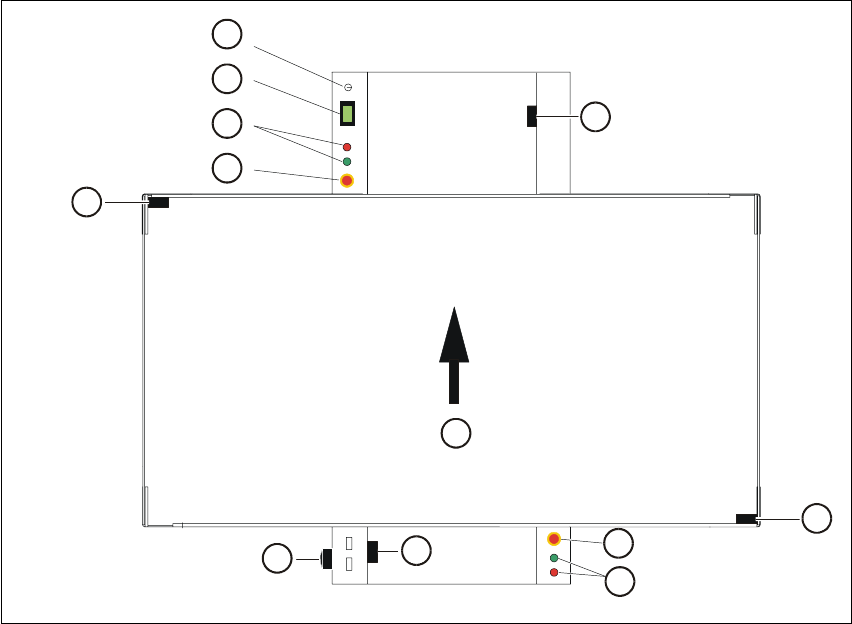

Fig. 3.1 - 2 Position des interrupteurs et touches de l’automate
(1) Interrupteur à clé
(2) Compteur de composants
(3) Touches de démarrage et d’arrêt
(4) Bouton-poussoir coup de poing (ARRETS D’URGENCE)
(5) Interrupteur du capot gauche
(6) Interrupteur principal
(7) Interrupteur du capot, couvercle convoyeur d’entrée
(8) Interrupteur du capot droite
(9) Interrupteur du capot, couvercle convoyeur de sortie
(10) Sens du convoyage
1
2
3
4
5
6
7
10
4
3
8
9
