Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
281
6.6.4.10 Option "dimension patte"
Cette option permet de modifier la largeur et la longueur optiques des pattes. Il est également pos-
sible d’y modifier le contraste des pattes, lorsque la réduction de la reproduction entrave leur re-
connaissance fiable. 6
6
Fig. 6.6 - 28 Menu "Tester composant", option dimension patte
Å La touche de tabulation permet de sélectionner le modèle de pattes.
Å La touche d’espacement permet de sélectionner le côté de la patte.
Å Les signes + et – permettent d’augmenter ou de réduire le contraste des pattes.
Å Les touches de déplacement curseur permettent de modifier la largeur et la longueur des pat-
tes. Les contours du composant et les données géométriques actualisées des pattes sont vi-
sualisés sur l’écran vidéo.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure saisis dans les
critères de mesure spécifiques au composant sélectionné.
Å Appuyer sur la touche "ESC" pour interrompre cette option, lorsque tous les pas de mesure
n’ont pas été mis à exécution. Vous basculez de nouveau vers le menu "Tester composant".
N. GF = 5Dimens. piedino
+: contrasto +
-: contrasto -
Lu ott. [mm] = ... La. ott. [mm] = ...
Pin side =
Modello pied. = 1..n
RET: testa CO
Tab: modello pied.
B spaz: lato pied
Contr. pied. =
: maggiore
: minore
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
282
6.6.4.11 Option "visualiser billes"
Cette option permet de modifier la définition d’un modèle de billes. 6
6
Fig. 6.6 - 29 Menu "Tester composant", image vidéo "visualiser billes"
Å La touche de tabulation permet de sélectionner le modèle de billes.
Å La touche d’espacement permet de sélectionner le rayon, c-à-d. rayon intérieur ou rayon ex-
térieur.
Å Les touches de déplacement curseur permettent d’augmenter ou de réduire le rayon intérieur
et le rayon extérieur de la bille. Les billes sont visualisées sur la bordure gauche de l’image
vidéo, en fonction de leur cotes géométriques et sous la forme d’une image pixel. La valeur
relative au rayon intérieur détermine la forme de la bille:
– la géométrie de la bille correspond à celle d’un cercle, lorsque la valeur du rayon est 0,
– la géométrie de la bille correspond à un anneau circulaire (en forme d’anneau: n’est que
rarement utilisé), lorsque la valeur du rayon est supérieure à 0.
Å Les signes + et – permettent d’augmenter, respectivement de réduire le contraste des billes.
Sélectionner un contraste > 0, lorsque la bille est plus claire que le fond.
Sélectionner un contraste < 0, lorsque la bille est plus foncée que le fond.
Å Appuyer sur la touche "RETURN" pour déclencher les différents pas de mesure saisis dans les
critères de mesure spécifiques au composant sélectionné.
Å Appuyer sur la touche "ESC" pour interrompre cette option, lorsque tous les pas de mesure
n’ont pas été mis à exécution. Vous basculez de nouveau vers le menu "Tester composant".
N. GF = 5Figura Ball
RET: Testa CO
Tab: Mod. Ball
Rag. i. [mm]
+ : Contrasto +
- : Contrasto
Contrasto i.
Mod. Ball = 1
Rag. e. [mm] Contrasto e.
Tipo r.: inter/ester
B. spaz.: Tipo rag.
= 0.500
= 1.500
= 20
= 10
: maggiore
: minore
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
283
6.6.4.12 Option "tableau ..."
La boîte de sélection "régler sensibilité aux contrastes" s’ouvre après avoir cliqué sur ce bouton.6
6

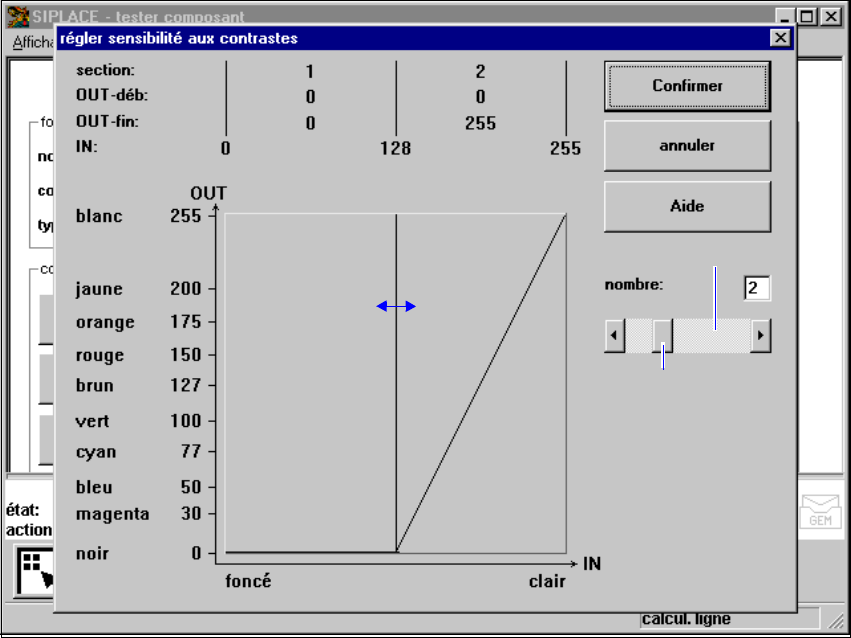

Fig. 6.6 - 30 Menu "Tester composant", boîte de sélection "régler sensibilité aux contrastes"
Les paramètres suivants sont sélectionnables: 6
– nombre des sections que doit contenir le tableau de conversion: nombre entre 1 … 5,
– choix de couples de valeurs: 10 couples de valeur sont autorisés pour 5 sections.
Constitution de la boîte de sélection "régler sensibilité aux contrastes" 6
Représentation numérique du tableau 6
Les valeurs numériques sont affichées dans la partie supérieure de la boîte de sélection. Il s’agit
de: 6
Section: nombre des sections
OUT-déb: OUT-fin: plages des valeurs pour la conversion des différentes sections
IN: limites des plages des différentes sections
Barre de défilement
Curseur de défilement
