Manuel d’utilisation SIPLACE S-23 HM 4 Fonctions de report Version du logiciel SR.406.xx Edition 02/00 FR 4.1 Affichage de la configuration 135 4.1.2.1 Code barres dispon. Ce bouton pe rmet d e visuali ser la lis te des …
4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.1 Affichage de la configuration Version du logiciel SR.406.xx Edition 02/00 FR
134
Å Cliquer, dans le tableau de configuration, sur la rubrique allouée à la piste devant être soumise
à un contrôle de configuration (ou relever, à l’aide du lecteur de codes à barres, le code barres
de la piste apposé sur la barrette à code barres). La ligne sélectionnée, affichée dans le ta-
bleau de configuration, revêt une couleur gris clair.
Å Cliquer sur le bouton de commande test conf. avec code barres ... .
La fenêtre suivante, dans laquelle sont affichées les données de la piste sélectionnée, s’ouvre
à titre d’information et de contrôle.

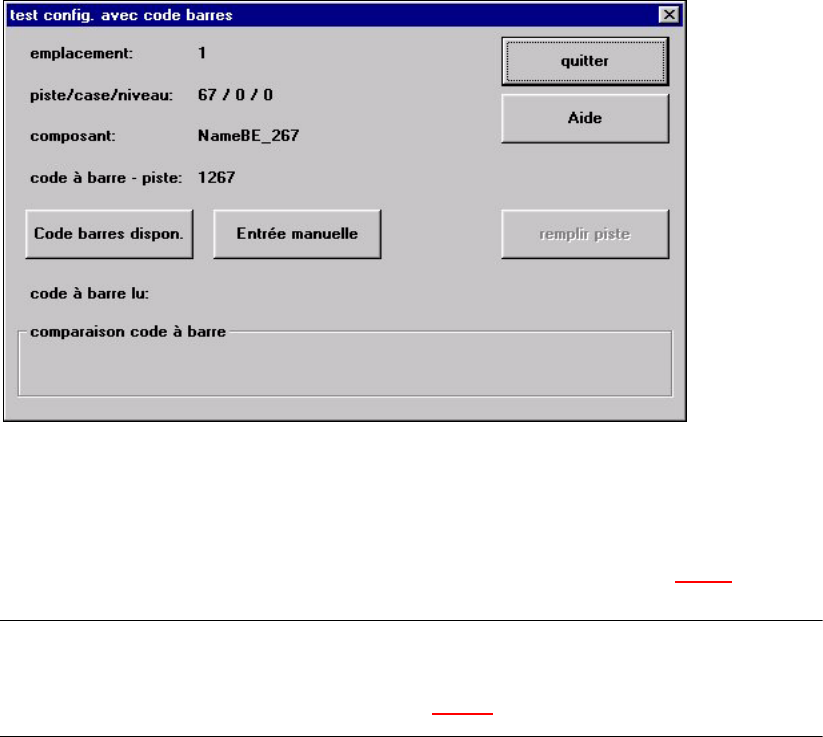

Fig. 4.1 - 2 Fenêtre "test de configuration avec code barres"
4
Å Relever, à l’aide du lecteur de codes à barres, le code barres du composant apposé sur sa
bobine. Le code barres lu est affiché dans la ligne "code à barre lu" (voir fig. 4.1 - 3
).
NOTA
Taper sur le clavier le code barres du composant, si jamais il ne pouvait pas être lu par le
lecteur. Cette opération est décrite dans alinéa 4.1.2.2. 4
Manuel d’utilisation SIPLACE S-23 HM 4 Fonctions de report
Version du logiciel SR.406.xx Edition 02/00 FR 4.1 Affichage de la configuration
135
4.1.2.1 Code barres dispon.
Ce bouton permet de visualiser la liste des codes à barres (6 au maximum) saisis pour le compo-
sant posé sur la piste sélectionnée. 4
Å Cliquer sur le bouton de commande Code barres dispon.
La boîte de dialogue suivante s’ouvre.
4
Å Cliquer sur le bouton de commande fermer. La boîte de dialogue se referme.
Le code barres lu à l’aide du lecteur de codes à barres est comparé aux codes à barres dis-
ponibles. Les signes masqués sous l’action d’un filtre (marqués par ¤) ne sont pas pris en con-
sidération au cours de cette comparaison.
Le résultat de cette comparaison est affiché dans le champ d’affichage de la fenêtre "test conf.
avec code barres" (consulter les exemples ci-après).
Le code barres coïncide.
4
Le code barres ne coïncide pas.
4
4 Fonctions de report Manuel d’utilisation SIPLACE S-23 HM
4.1 Affichage de la configuration Version du logiciel SR.406.xx Edition 02/00 FR
136
4.1.2.2 Entrée manuelle du code barres du composant
Å Cliquer sur le bouton de commande Entrée manuelle pour taper le code barres.
La boîte d’édition suivante s’ouvre.
4
Å Taper le code barres dans la zone de texte et refermer cette boîte d’édition en cliquant sur OK.
La comparaison des codes à barres est lancée.
Le résultat de cette comparaison est affiché dans le champ d’affichage de la fenêtre "test conf.
avec code barres" (voir alinéa 4.1.2.1
).
Å Les étapes supplémentaires à suivre sont décrites dans alinéa 4.1.2.1.
