5.2.4 Interface "décalage pipette"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement visualisée des fonctions élémen-
taires du portique x. L’interface utilisateur bascule vers l’interface "décalage pipette"
(voir fig. 5.2 - 4
).
5

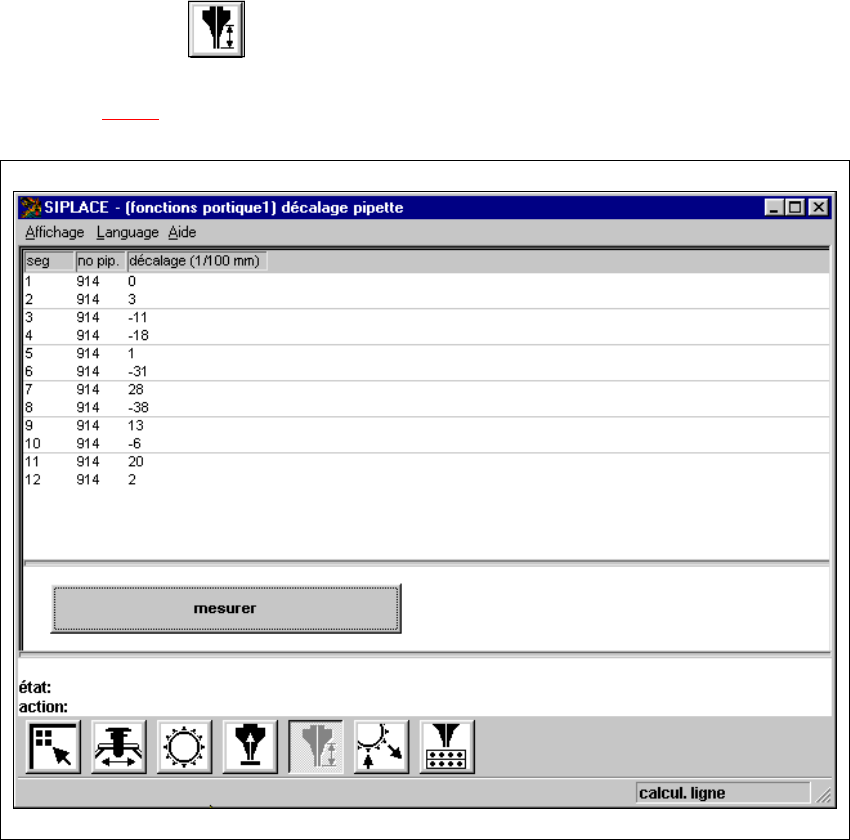

Fig. 5.2 - 4 Interface "décalage pipette"
5 Fonctions élémentaires Manuel d’utilisation SIPLACE S-23 HM
5.2 Fonctions élémentaires du portique Version du logiciel SR.406.xx Edition 02/00 FR
166
5.2.4.1 Fonctions
Uniquement le bouton de commande "mesurer", permettant de lancer l’évaluation de la hauteur
des pipettes, est disponible dans l’interface "décalage pipette".
mesurer 5
En cas d’activation de cette fonction, le portique se déplace, après un contrôle de vide, avec la
tête de report, dans une position définie, au-dessus du convoyeur de cartes. L’axe z descend cha-
que pipette, jusqu’à ce qu’elle touche le convoyeur, si bien que la hauteur de chaque pipette est
mesurée.
Ensuite, le portique se déplace à nouveau vers sa position initiale. 5
Å Cliquer sur le bouton de commande mesurer .
Le mesurage de la hauteur des pipettes est lancé.
Les valeurs évaluées de chaque pipette sont affichées dans la colonne "décalage (1/100
mm)". Ces valeurs permettent de détecter, par ex., la détérioration d’une pipette montée sur
une certaine buse.
Manuel d’utilisation SIPLACE S-23 HM 5 Fonctions élémentaires
Version du logiciel SR.406.xx Edition 02/00 FR 5.2 Fonctions élémentaires du portique
167
5.2.5 Interface "configuration pipette tête revolver"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement affichée des fonctions élémentai-
res du portique x. L’interface utilisateur bascule vers l’interface "configuration pipette tête revol-
ver" (voir fig. 5.2 - 6
).
5

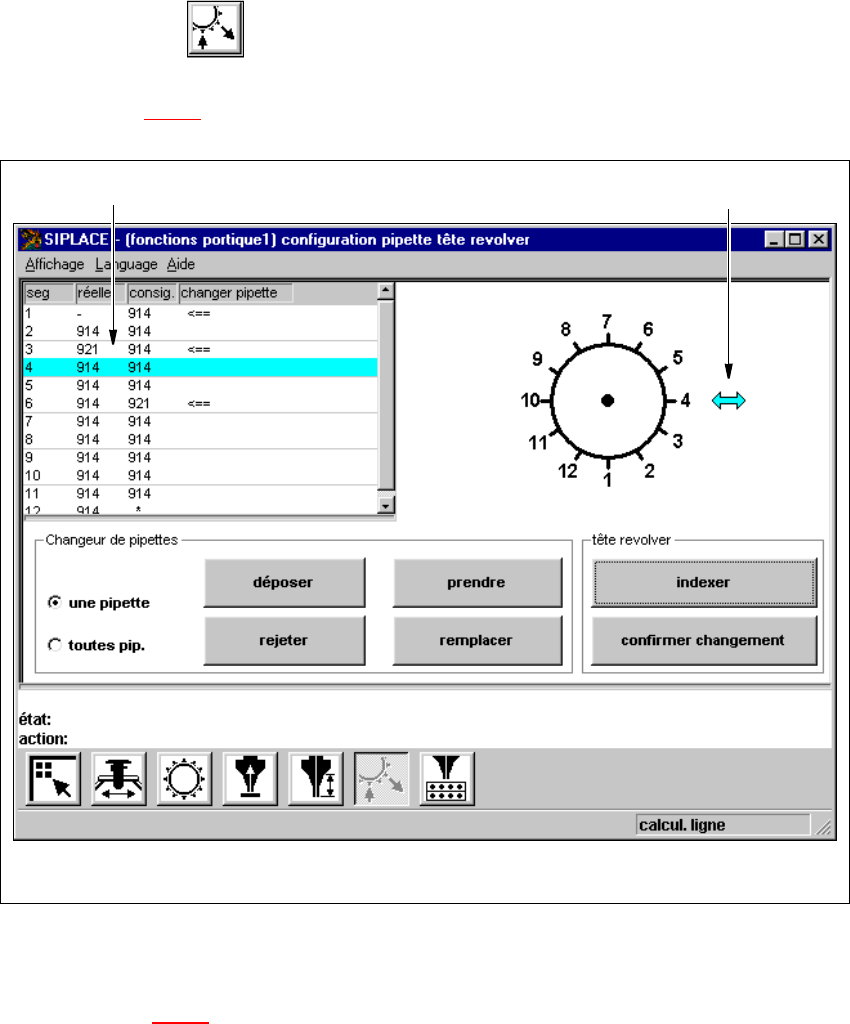

Fig. 5.2 - 5 Interface "configuration pipette tête revolver"
5
Légende de fig. 5.2 - 5
(1) La rubrique allouée à la buse se trouvant en position de remplacement revêt une couleur bleu
clair.
(2) La pointe de la flèche est dirigée vers le numéro de la buse se trouvant en position de
remplacement.
5
1
2
