5 Fonctions élémentaires M anuel d’utilisation SIPLACE S-23 HM 5.2 Fonctions élémentaires du portique Version du logiciel S R.406.xx Edition 02/00 FR 170 remplacer 5 Ce bouton p ermet de remp lacer la p ipette montée sur…
Manuel d’utilisation SIPLACE S-23 HM 5 Fonctions élémentaires
Version du logiciel SR.406.xx Edition 02/00 FR 5.2 Fonctions élémentaires du portique
169
toutes les pipettes
Toutes les pipettes montées sur la tête revolver sont soumises à l’application des fonctions "dé-
poser", "prendre" ou rejeter après avoir activé ce bouton radio. 5
Å Activer le bouton radio toutes les pipettes.
Å Cliquer sur le bouton de commande associé à la fonction devant être soumise à application.
Toutes les pipettes montées sur la tête revolver sont alors soumises à l’application de cette
fonction.
déposer 5
Ce bouton permet de déposer les pipettes dans le magasin correspondant du changeur de pipet-
tes (respectivement de déposer la pipette montée sur la buse sélectionnée).
Å Cliquer à cet effet sur le bouton de commande déposer.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page 168
).
rejeter 5
Ce bouton permet d’éjecter dans le bac à rejet toutes les pipettes ou la pipette montée sur la
buse sélectionnée.
Å Cliquer à cet effet sur le bouton de commande rejeter.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page 168
).
prendre 5
Ce bouton permet de prélever des magasins correspondants les pipettes prescrites pour la carte
actuelle (respectivement de déposer la pipette montée sur la buse sélectionnée).
Å Cliquer à cet effet sur le bouton de commande prendre.
Cette fonction est immédiatement soumise à application, lorsque le bouton radio "toutes les
pipettes" est activé.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre après avoir
activé le bouton radio "une pipette" (voir page 168
).
5 Fonctions élémentaires Manuel d’utilisation SIPLACE S-23 HM
5.2 Fonctions élémentaires du portique Version du logiciel SR.406.xx Edition 02/00 FR
170
remplacer 5
Ce bouton permet de remplacer la pipette montée sur la buse sélectionnée par une autre pipette
du même type.
Å Cliquer à cet effet sur le bouton de commande remplacer.
Une boîte de dialogue, invitant l’opérateur à taper le numéro de la buse, s’ouvre.
(Les étapes complémentaires à suivre sont décrites dans page 168
).
indexer 5
Cette fonction permet d’indexer la tête revolver.
Å Cliquer sur le bouton de commande indexer.
La tête revolver est alors indexée d’une buse.
Les positions actuelles des buses sont visualisées dans le graphique.
confirmer changement 5
Cette fonction a pour but de valider le remplacement d’une pipette (sans changeur de pipettes).
Les pipettes doivent être remplacées manuellement au cours de leur changement, lorsqu’un
changeur de pipettes n’est pas disponible. Une pipette ne peut être remplacée que sur la buse
se trouvant en position de changement. Les différentes buses sont mises en position de change-
ment en indexant la tête revolver en sens horaire.
5
Å Sélectionner dans le tableau la buse, sur laquelle la pipette devant être remplacée est montée.
Å Cliquer sur le bouton de commande indexer, jusqu’à ce que le numéro de la buse sélectionnée
soit en position de changement (marqué par une flèche).
La rubrique, allouée à cette buse et listée dans le tableau, revêt une couleur bleu clair (voir fig.
5.2 - 5
).
Å Retirer manuellement la pipette et la remplacer par une pipette du même type listée dans le
tableau, dans la colonne "consig.".
Å Cliquer sur le bouton de commande confirmer changement.
Le remplacement de la pipette est validé. Les rubriques affichées dans les colonnes "réelle" et
"consig." coïncident. La nouvelle configuration pipette est enregistrée dans les données ma-
chine.
Manuel d’utilisation SIPLACE S-23 HM 5 Fonctions élémentaires
Version du logiciel SR.406.xx Edition 02/00 FR 5.2 Fonctions élémentaires du portique
171
5.2.6 Interface "configuration changeur pipettes"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement affichée des fonctions élémen-
taires du portique x.
REMARQUE
Il faut que le changeur de pipette soit installé et configuré dans les options machine.
En cas de sollicitation de ce menu, les pipettes, qui se trouvent sur la tête de report, sont dé-
posées. 5
L’interface utilisateur bascule vers l’interface "configuration changeur pipettes tête revolver"
(voir fig. 5.2 - 6
). 5
5

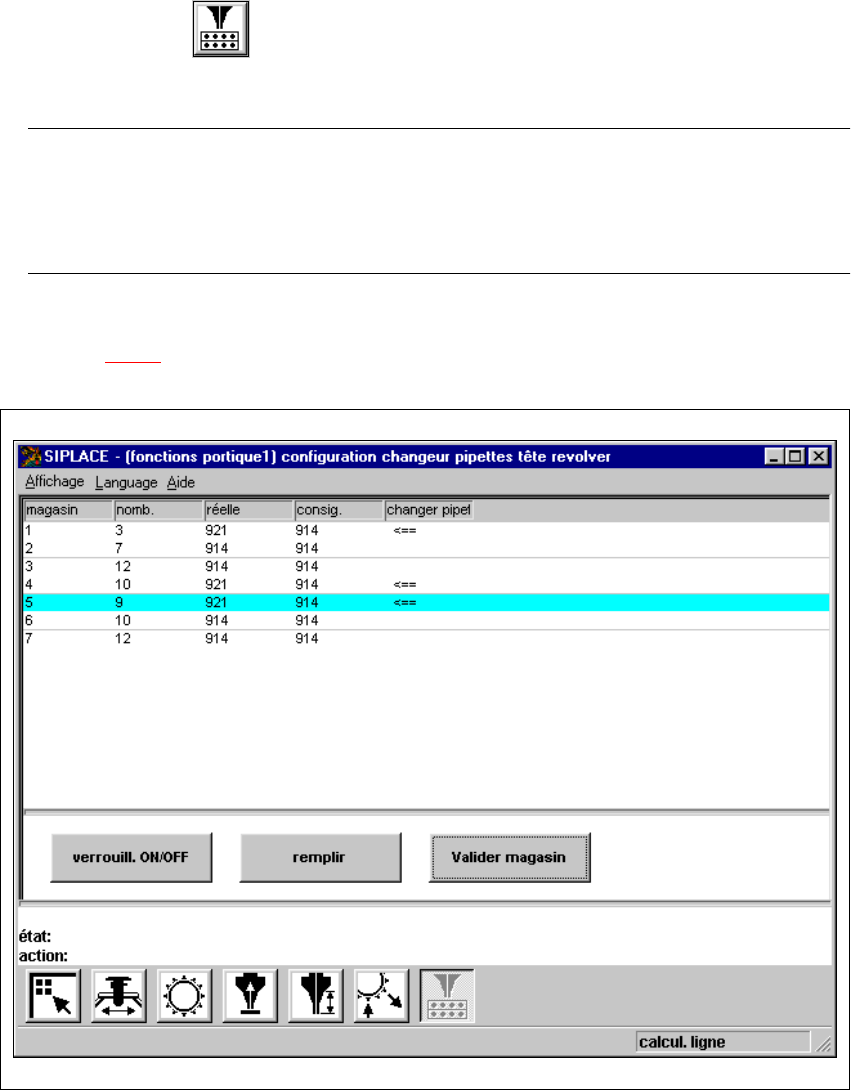

Fig. 5.2 - 6 Interface "configuration changeur pipettes tête revolver"
