1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 H M 1.11 Vue d'ensemble sur les blocs - Eléments de réglage Versi on du logiciel SR.406.xx Editi on 02/00 FR 40 1.1 1.2 De scription T o …

Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques

Version du logiciel SR.406.xx Edition 02/00 FR 1.11 Vue d'ensemble sur les blocs - Eléments de réglage

1.11 Vue d'ensemble sur les blocs - Eléments de réglage

1.11.1 Eléments de réglage

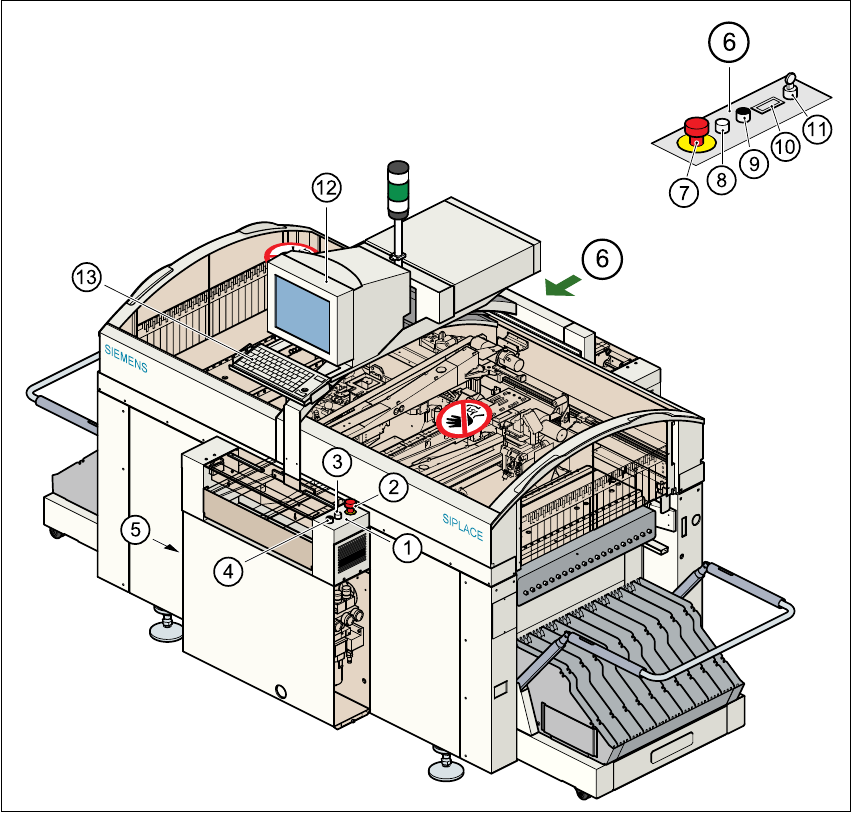

Fig. 1.11 - 1 Vue d'ensemble sur les blocs - Eléments de réglage

(1) Pupitre de commande, côté entrée (2) Bouton-poussoir coup de poing ARRET

D'URGENCE

(3) Bouton-poussoir de démarrage (blanc) (4) Bouton-poussoir d'arrêt (noir)

(5) Interrupteur principal (6) Pupitre de commande, côté sortie

(7) Bouton-poussoir coup de point ARRET

D'URGENCE

(8) Bouton-poussoir de démarrage (blanc)

(9) Bouton-poussoir d'arrêt (noir) (10) Compteur de composants

(11) Interrupteur à clé (12) Ecran tactile

(13) Clavier avec boule roulante T :13

1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM

1.11 Vue d'ensemble sur les blocs - Eléments de réglage Version du logiciel SR.406.xx Edition 02/00 FR

1.11.2 Description

Tous les éléments de réglage sont accessibles aux personnes dont la stature atteint au moins

1,60 m. T :13

Interrupteur principal T :13

L'interrupteur principal sert à mettre l'automate sous ou hors tension. T :13

DANGER MORTEL

Même lorsque le courant est coupé à l'interrupteur principal, certaines parties, situées à l'intérieur

de l'automate, sont encore parcourues par des tensions mortelles T :13

Interrupteur à clé T :13

En mode de fonctionnement normal, l'interrupteur à clé est en position " 0 ". La clé est retirée et

doit être conservée hors d'atteinte. Seul le Personnel habilité est autorisé à la tourner en position

" I " (mode réglage) pour effectuer certains travaux de maintien en état ou de service. T :13

Bouton-poussoir d'arrêt T :13

Ce bouton-poussoir vous permet de couper la fonction report de l’automate. T :13

Bouton-poussoir de démarrage T :13

Ce bouton-poussoir vous permet de lancer l'automate après la mise sous tension ou après l'éli-

mination des fonctions d'erreur. T :13

Bouton-poussoir coup de poing ARRET D’URGENCE T :13

Le fait d'appuyer sur le bouton-poussoir coup de poing ARRET D'URGENCE a pour effet de le

verrouiller. L'alimentation en courant relative aux axes des portiques, aux tables de compos., aux

bandes transporteuses et aux découpeuses est interrompue, l'alimentation des axes des barillets

des têtes de report est réduite. Déverrouiller le bouton-poussoir en le tournant à nouveau. T :13

Compteur de composants T :13

Le compteur de composants indique le nombre des composants traités. T :13

Calculateur de station, écran et clavier T :13

Une console pivotante, placée sur la traverse centrale de l'automate, contient le calculateur de

station avec écran et clavier. Le calculateur de station est un modèle de bureau muni d'un proces-

seur au pentium. Le système d'exploitation est WINDOWS NT 4.0. L'interface utilisateur graphi-

Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques

Version du logiciel SR.406.xx Edition 02/00 FR 1.11 Vue d'ensemble sur les blocs - Eléments de réglage

que SIPLACE, qui repose sur la norme Windows, sert à commander et à surveiller l'automate de

report. Pour la sortie écran, on utilise un moniteur couleur à écran tactile pourvu d'une résolution

640 x 480 pixels. En plus du clavier, l'écran tactile peut aussi être utilisé comme support d'entrée.

Une " boule roulante ", destinée au pilotage de la souris, est intégrée dans le clavier ultraplat du

PC compatible IBM. T :13

Témoin lumineux T :13

La série de couleurs du témoin lumineux est blanc – vert – blanc. Elle signale les états de fonc-

tionnement et les fonctions d'erreur de l'automate. T :13

Lecteur de codes barres compos. T :13

Entre l'écran et le clavier se trouve une case destinée à loger le lecteur de codes barres compos.

de type Datalogic DL 910. Le lecteur de codes barres permet de configurer et de remplir les com-

posants de manière rapide et fiable. T :13

1.11.3 Disposition ergonomique des éléments de réglage

L’illustration 1.11 - 1, page 39 donne une vue d'ensemble sur l'emplacement des éléments de ré-

glage. Ils se subdivisent en groupes comme suit : T :13

Pupitre de commande, côté entrée des CIs avec T :13

– bouton-poussoir de démarrage

– bouton-poussoir d'arrêt

– bouton-poussoir coup de poing ARRET D'URGENCE

– interrupteur principal (côté gauche)

Pupitre de commande, côté sortie des CIs avec T :13

– bouton-poussoir coup de poing ARRET D'URGENCE

– bouton-poussoir de démarrage

– bouton-poussoir d'arrêt

– compteur de composants

– interrupteur à clé

Console sur la traverse centrale avec T :13

– calculateur de station

– écran tactile

–clavier et

– lecteur de codes barres composants (option).
