2.1.11 Consignes de sécurité relatives à l’ouverture des capots de protection
Pour exclure tout risque de blessures lors de l’ouverture des capots de protection de l’automate,
l’opérateur doit exhorter le Personnel de service à manipuler les capots de protection exclusive-
ment en se conformant à la description ci-après. T :3
DANGER D’ECRASEMENT POUR LES MAINS EN CAS DE FERMETURE
INAPPROPRIEE DES CAPOTS DE PROTECTION
Si vous ouvrez les capots de protection et que, à ce sujet, vous saisissiez
d’une main l’une des poignées noyées (1) et que vous posiez l’autre main
sur les capots de protection pour les guider (position (5) dans la Fig. 2.1 - 10
),
vous courez le risque de coincer vos doigts dans la fente étroite (4) entre la traverse du moniteur
(3) et le capot de protection (2). T :3
T :3

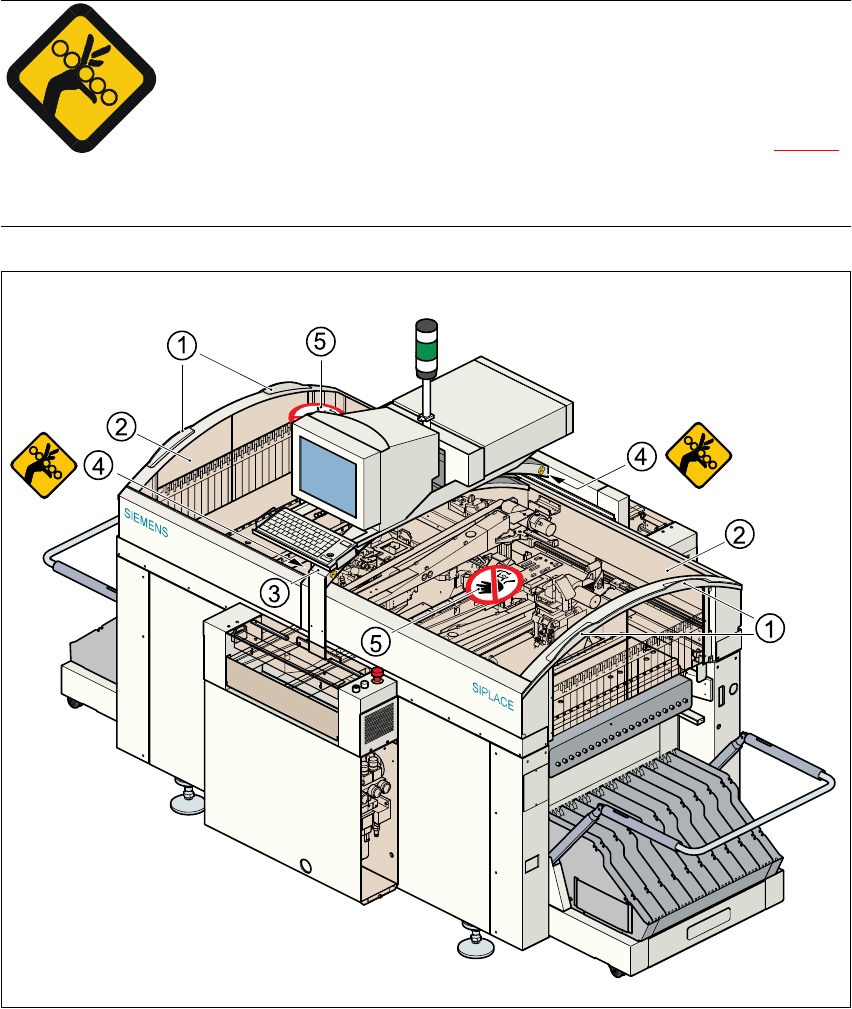

Fig. 2.1 - 10 Capots de protection de l’automate SIPLACE
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.1 Consignes de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
74
Légende de la Fig. 2.1 - 10
(1) Poignées noyées destinées à l’ouverture ou à la fermeture des capots de protection
(2) Capot de protection
(3) Traverse du moniteur
(4) Fente étroite (entre 4 et 10 mm)
entre la traverse du moniteur et
le capot de protection
(5) Surface d’appui non autorisée pour les mains !
Les capots de protection des automates sont respectivement munis de deux poignées noyées (1).T :5
REMARQUE
Pour ouvrir ou fermer les capots de protection, mettez par principe les deux mains dans ces poi-
gnées noyées (voir point (1) de la Fig. 2.1 - 11
). Cette ’ manipulation à deux mains ’ vous permet
d’exclure le risque de blessures aux mains.
De plus, vous éviterez que les capots de protection ne se coincent à l’ouverture ou à la fermeture
et que les guidages n’en soient exagérément sollicités. T :5
