6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 H M 6.6 Tester composant Version du logiciel SR.406.xx Editi on 02/00 FR 276 Le fichi er GF (for me de boîtier) es t enregi stré sur le cal culateur de lign e. Il s…
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
275
6
Fig. 6.6 - 24 Menu "Tester composant", image vidéo "durée évaluation"
Å Appuyer sur la touche "RETURN" pour lancer la mesure. La durée de la mesure est affichée
en msec. après l’analyse.
Å Appuyer sur la touche "ESC" pour quitter cette option. L’image vidéo disparaît et le menu
"Tester composant" est de nouveau affiché.
6.6.4.7 Renseignements sur le groupe des options "changer données forme de boîtier"
Les options suivantes font partie du groupe "changer données forme de boîtier": 6
– éclairage
– dimension boîtier
– dimension patte
– visualiser billes
–tableau
– régler type CO (valable uniquement pour les machines F)
– mode de mesure
N. GF = 5
Tempo di valutazione
Tempo di valutazione [ms] =
RET: Misura CO
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
276
Le fichier GF (forme de boîtier) est enregistré sur le calculateur de ligne. Il se compose essentiel-
lement de deux parties principales: 6
– des données géométriques des boîtiers et
– des données spécifiques capteurs.
La partie spécifique capteurs recèle 6
– les critères de mesure du composant,
– le type d’éclairage et
– les données des tableaux de conversion.
NOTE 6
Les boutons de commande associés aux options du menu "Tester composant" ne sont sensitifs
qu’après avoir chargé un boîtier.
6

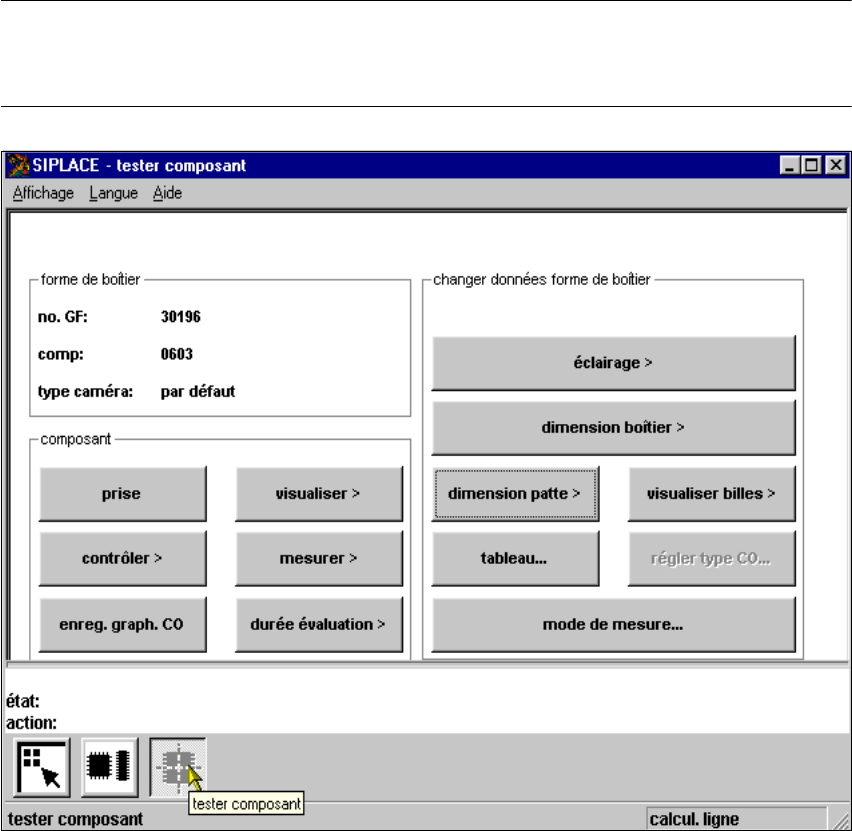

Fig. 6.6 - 25 Menu "Tester composant", options
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
277
Il est possible de modifier, depuis ce menu, 6
– les dimensions des pattes,
– les dimensions des boîtiers,
– les paramètres de reproduction des billes,
– les paramètres d’éclairage et
– les tableaux de conversion.
– Les paramètres des dimensions des pattes correspondent
– à la longueur optique des pattes du composant en X et Y,
– à la largeur optique des pattes du composant en X et Y.
NOTE 6
Il est possible de modifier le pas et le nombre des pattes depuis le calculateur de ligne. 6
– Les paramètres des dimensions des boîtiers correspondent aux
– cotes hors-tout en millimètre du composant en X et Y. Les cotes hors-tout sont les cotes
optiques du composant, y compris les cotes des pattes.
Les dimensions géométriques des pattes et du composant sont saisies dans le fichier GF en-
registré sur le calculateur de ligne. Des erreurs de reproduction peuvent survenir en fonction
de la géométrie du composant et de son éclairage assumé par la caméra à composants. La
reproduction ne restitue pas les véritables dimensions géométriques du composant, car sa
taille est réduite. Il s’agit d’une soi-disante réduction de la reproduction. Réglez la dimension
des composants de telle sorte qu’elle corresponde au contour visible du composant. Le facteur
de réduction est saisi dans le fichier "Real-MA". 6
Consulter le paragraphe 6.3.2
, page 199 traitant la définition de la position du système de coor-
données ainsi que la définition des composants réguliers et irréguliers. 6
– Les paramètres de reproduction des billes correspondent au
– type de rayon intérieur, extérieur
– rayon intérieur, extérieur (dans les cas normaux : n’est pas utilisé)
– contraste
– modèle de billes
