3 Introduction et concepts de bas e M anuel d’utilisation SIPLACE S-23 H M 3.3 Interface de commande - Ecrans et m enus Version du logiciel S R.406.xx Edition 02/00 FR 124 M ode opératoir e ... 3 Le mode de foncti onneme…
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
123

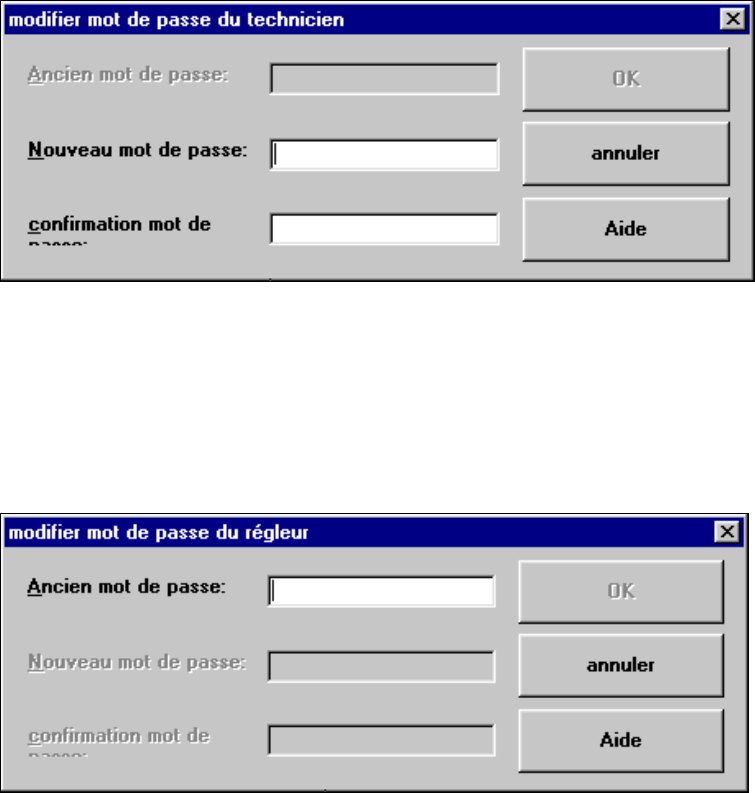

Exemple de première affectation d’un mot de passe 3
3
Å Cliquez sur le champ d’édition " Nouveau mot de passe " et entrez le mot de passe désiré.
Å Cliquez sur le champ d’édition " Confirmation mot de passe " et entrez à nouveau le mot de
passe.
Å Cliquez sur le bouton OK afin de confirmer le mot de passe.
Exemple de modification d’un mot de passe existant 3
3
Å Cliquez sur le champ d’édition " Ancien mot de passe " et entrez le mot de passe existant.
Les deux autres champs d’édition sont activés.
Å Cliquez sur le champ d’édition " Nouveau mot de passe " et entrez le nouveau mot de passe.
Å Cliquez sur le champ d’édition " Confirmation mot de passe " et entrez une nouvelle fois le nou-
veau mot de passe.
Å Cliquez sur le bouton OK pour confirmer le mot de passe.
Å Fermez la boîte de sélection " Niveau de commande " par OK.
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.3 Interface de commande - Ecrans et menus Version du logiciel SR.406.xx Edition 02/00 FR
124

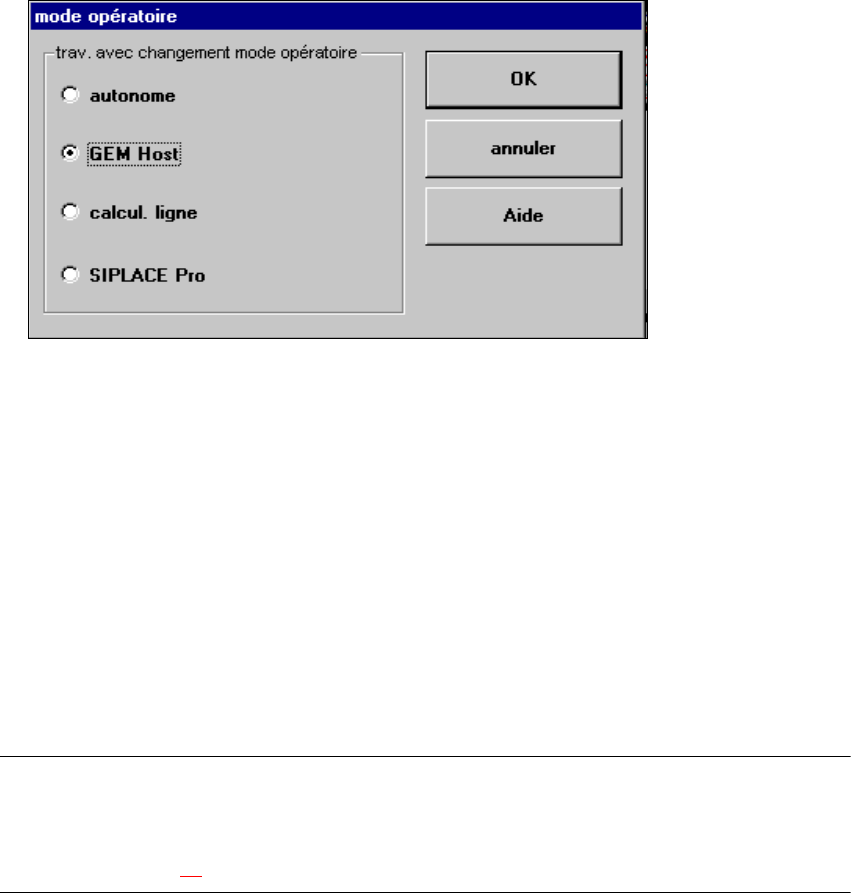

Mode opératoire ... 3
Le mode de fonctionnement détermine comment la station sera alimentée avec les données de
report nécessaires. 3
Å Cliquez sur l’option du menu Mode opératoire ...
La boîte de sélection " Mode de opératoire " s’ouvre.
3
Modes opératoires : 3
Autonome (ne sert que pour les tests)
Dans ce mode de fonctionnement, il est possible de charger, dans un but de test et de dépannage,
une description (programme de report) du calculateur de station à l’aide de l’option du menu
" Nouvelle description ... ".
Il faut que les données indispensables se trouvent sur le disque dur du calculateur de station. 3
GEM Host
Dans ce mode de fonctionnement, les descriptions ne peuvent être paramétrées que par l’ordina-
teur hôte.
Il faut que les données indispensables se trouvent sur le disque dur de l’ordinateur hôte. 3
REMARQUE
Il faut que ce réglage soit activé si vous voulez charger des données description de l’ordinateur
hôte, par l’intermédiaire de l’interface GEM, dans le calculateur de station. La procédure à ce sujet
est décrite au chap. 12. 3
Calculateur de ligne
Si une description est paramétrée sur la station, toutes les données indispensables ici sont char-
gées par le calculateur de ligne. Il faut que les données se trouvent sur le disque dur du calcula-
teur de ligne. 3
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
125
REMARQUE
Il convient que description et configuration soient paramétrées par défaut par le calculateur de li-
gne.
Si le calculateur de ligne est fermé par " Arrêt " et réinitialisé, il faut aussi réinitialiser les stations
raccordées. 3
SIPLACE Pro
Après avoir lancé une certaine carte sur la station, toutes les données de report nécessaires sont
téléchargées de l’ordinateur défini dans la configuration de la liaison SIPLACE Pro.
A mentionner que les données doivent être enregistrées sur le disque dur de cet ordinateur. 3
3
Å Activez le bouton de radio correspondant au mode de fonctionnement désiré.
Å Validez le réglage entrepris par OK.
3

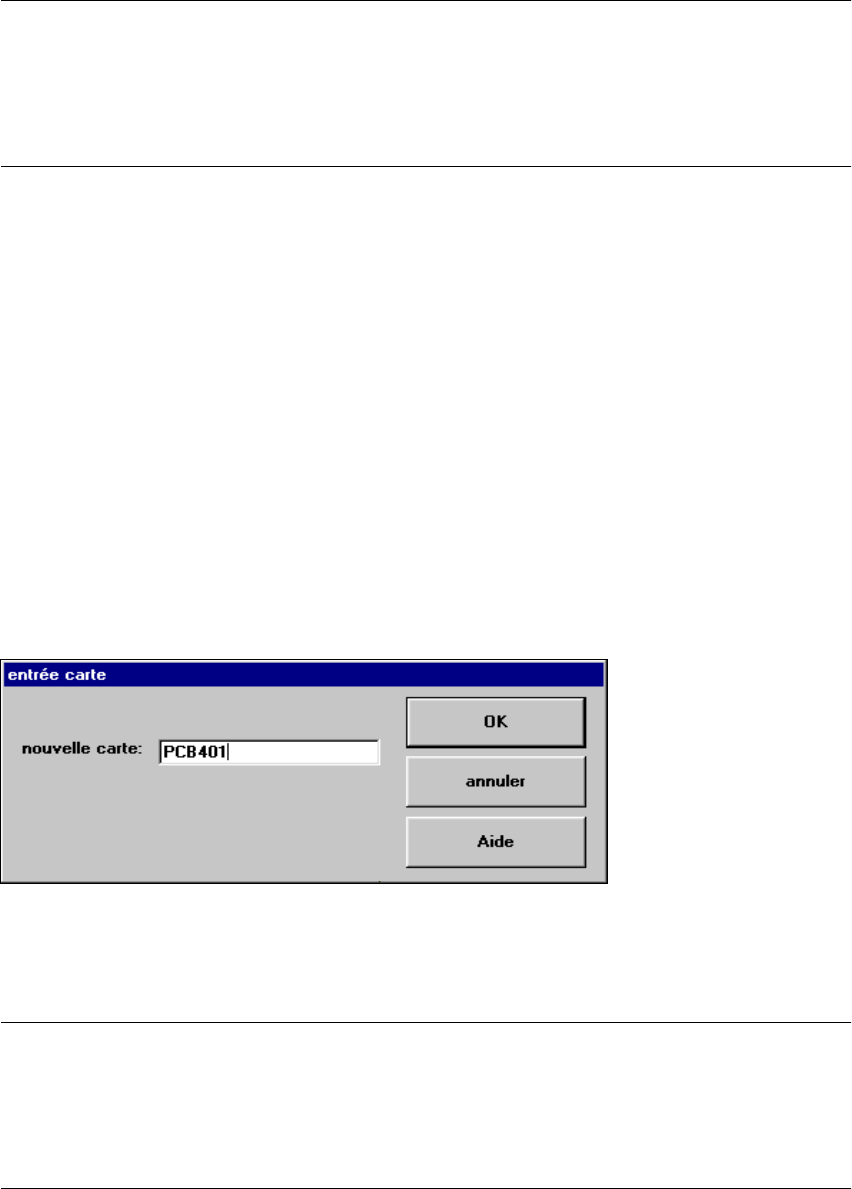

Nouvelle carte ... 3
Dans le mode de fonctionnement " Autonome ", les données d’une description sélectionnée peu-
vent être chargées par le disque dur du calculateur de station.
Å Cliquez sur l’option du menu Nouvelle carte ...
Å Entrez, dans la boîte d’entrée qui s’affiche alors, le nom de la description souhaitée et confir-
mez l’entrée par OK. Les données description sont chargées.
REMARQUE
Les données de la description paramétrée avec succès, en dernier, par le calculateur de ligne sont
enregistrées, y compris les données de marque et de boîtier, sous le Nom de description
" ACTUEL " sur le disque dur du calculateur de station et peuvent être chargées par entrée de ce
nom. 3
