Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.1 Sommaire
369
10 Manutention des composants
10.1 Sommaire
Les magasins suivants, appropriés à la distribution de différents types de composant et actuelle-
ment disponibles, peuvent être montés sur la machine automatique de report: 10
– Magasin S II 8 mm
– Magasin S 3 x 8mm
– Magasin S 3 x 8mm pour composants 0201/0402
– Magasin S 12/16 mm
– Magasin S 24/32 mm
– Magasin linéaire vibrant type 3
– Magasins pour boîtiers en vrac
Ces magasins permettent de distribuer tous les composants conditionnés sous les formes les plus
courantes, telles qu’en vrac, en réglettes et en bandes. 10
La caractéristique fondamentale de ce système modulaire est sa grande flexibilité. Il est, par ex.,
possible de régler le pas de distribution du magasin. Les bandes papier et les bandes blister sont
présentées sur des dérouleurs. 10
La position de prélèvement des composants peut être exactement définie, grâce au système de
reconnaissance du positionnement des magasins. La reconnaissance du positionnement est réa-
lisée automatiquement à chaque changement de magasin ou à chaque remplacement de la table
de changement rapide. 10
Même un personnel inexpérimenté est capable de changer ou de remplacer les magasins. 10
NOTE 10
Consulter le manuel de service des magasins de composants, offrant des informations détaillées
sur les dits magasins.
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.2 Caractéristiques techniques des magasins Version du logiciel SR.406.xx Edition 02/00 FR
370
10.2 Caractéristiques techniques des magasins
Les illustrations de tous les magasins, leurs caractéristiques techniques et leurs
variantes d’implantation sur la machine automatique de report sont présentées dans les pages
suivantes. 10
10.2.1 Magasin S II 8 mm
10

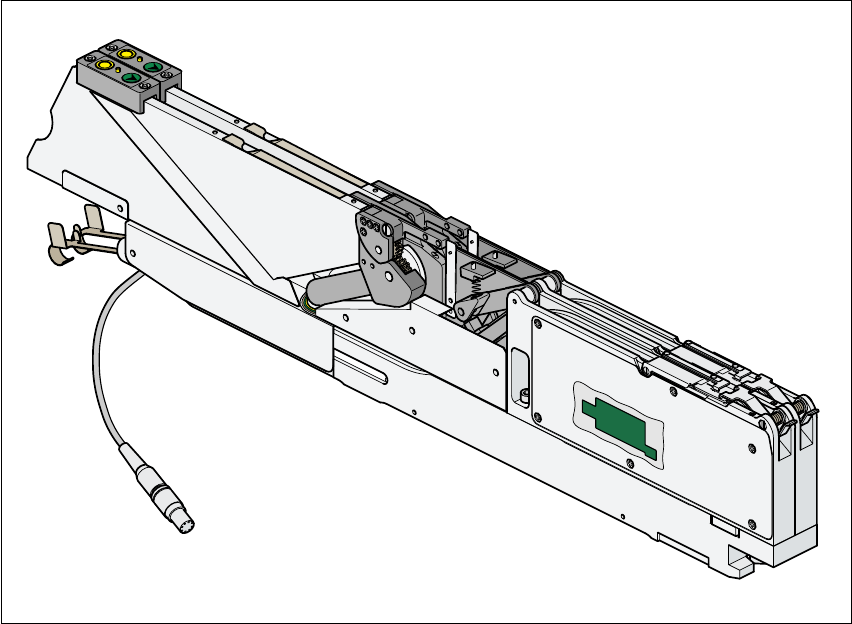

Fig. 10.2 - 1 Magasin S II 8 mm
Référence 00141096-xx
Largeur 30 mm
Nombre des pistes d’un magasin 2
Nombre maxi des magasins 2 x 20
Quantité de composants sur bobine de 7" env. 10000 composants
Données spécifiques du diamètre de la bobine 7" - 15", 381 mm maxi
Course de convoyage (réglable) 2mm / 4mm
Temps de cycles 60 ms
Alimentation électrique 30 V C.C. 10
Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.2 Caractéristiques techniques des magasins
371
10.2.2 Magasin S 3 x 8 mm
10
Fig. 10.2 - 2 Magasin S 3 x 8 mm
Référence 00141098-xx
Largeur 30 mm
Nombre des pistes d’un magasin 3
Nombre maxi des magasins 2 x 20
Quantité de composants sur bobine de 7" env. 10000 composants
Données spécifiques du diamètre de la bobine 7" - 15", 381 mm maxi
Course de convoyage (réglable) 2mm / 4mm
Temps de cycles 60 ms
Alimentation électrique 30 V C.C. 10
LIMITATION DES POSSIBILITES DE PRISE DE COMPOSANTS :
Pour une combinaison, telle que ci-après, de piste, emplacement et piste de convoyage, la prise
de composants à partir de convoyeurs triples n'et pas possible :
Emplacement / PistePiste de convoyage du magasin
1 / 115 3
3 / 1 1 10
