1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 H M 1.6 Concept de ligne Version du logiciel SR.406.xx Edition 02/00 FR 30 1.6 Concept de l igne 1.6.1 V ue d’ ensemble L'automate p eut …
Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques
Version du logiciel SR.406.xx Edition 02/00 FR 1.5 Description de la machine
29
1.5.3 Caractéristiques techniques – Vue d'ensemble de la machine
* La SIPLACE S-23 HM peut être réglée en vue du report de composants 0201.
(En cas de besoin veuillez vous entendre avec l'usine)
Procédé Regroupement&placement
Spectre des composants
Module de vision standard de 0402 (0201*) à 18,7 mm x 18,7 mm
Puissance de report max.
Tête revolver/DLM1 à 12 segments 23.000 compos./h
Temps de cycles de la tête revolver 125 ms indépendamment du type de composant
Tête revolver/DLM1 à 12 segments
Précision angulaire
Précision du report
± 0,525°/ 3 σ, ± 0,70°/ 4 σ, ± 1,05°/ 6 σ
± 67,5µm / 3 σ, 90µm / 4 σ, 135µm / 6 σ
Format de carte 50mm x 50mm à 460mm x 460mm
(en option 460mm x 508mm, 18" x 20")
Capacité de mise à disposition 40 emplacements pour modules d'alimentation
Types de modules d'alimentation Bandes, magasins de barres, boîtiers en vrac
Système d'exploitation Microsoft Windows NT / RMOS
Chaînage En ligne ou autonome
Encombrement Module / 4m²
1 Introduction, caractéristiques techniques Manuel d’utilisation SIPLACE S-23 HM
1.6 Concept de ligne Version du logiciel SR.406.xx Edition 02/00 FR
30
1.6 Concept de ligne
1.6.1 Vue d’ensemble
L'automate peut être relié avec des stations d'entrée et de sortie, des installations de sérigraphie,
des fours à braser et d'autres automates de report de la famille SIPLACE HS-50, S-20, F
4
, F5/F
5
MT et de la station de dépôt de colle SIPLACE G. Tous les modules SIPLACE sont alimentés à
partir du calculateur de ligne UNIX avec les données nécessaires. Des interfaces appropriées
permettent un rattachement à un système de traitement de données supérieur. T :7
1.6.2 Caractéristiques techniques - Concept de ligne
T :7
*) SIPLACE HS-50, SIPLACE 80 S-20, SIPLACE 80 S-23 MT ou SIPLACE 80 F
4
avec tête revolver
à 12 segments T :7
**) SIPLACE 80 F
4
/F
5
/F
5
MT T :7
T :7
T :7
Système Lignes de report SIPLACE
Module SIPLACE HS-50 / SIPLACE 80 S-20 / SIPLACE S-23 MT
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
MT
Appareils périphériques Stations d'entrée / de sortie
Appareil de sérigraphie
Fours à braser
Points d'inspection, etc.
Spectre des composants De 0402 * à 55 mm x 55 mm **
Convoyage de cartes Réglage en largeur automatique
Format de carte 50 mm x 50 mm à 460 mm x 460 mm
Puissance du report Suivant la jonction de modules
Encombrement Module 4 m² / SIPLACE 80
Module 7,5 m² / SIPLACE HS-50
Manuel d’utilisation SIPLACE S-23 HM 1 Introduction, caractéristiques techniques
Version du logiciel SR.406.xx Edition 02/00 FR 1.7 Points de couplage électriques et pneumatiques
31
1.7 Points de couplage électriques et pneumatiques
T :7

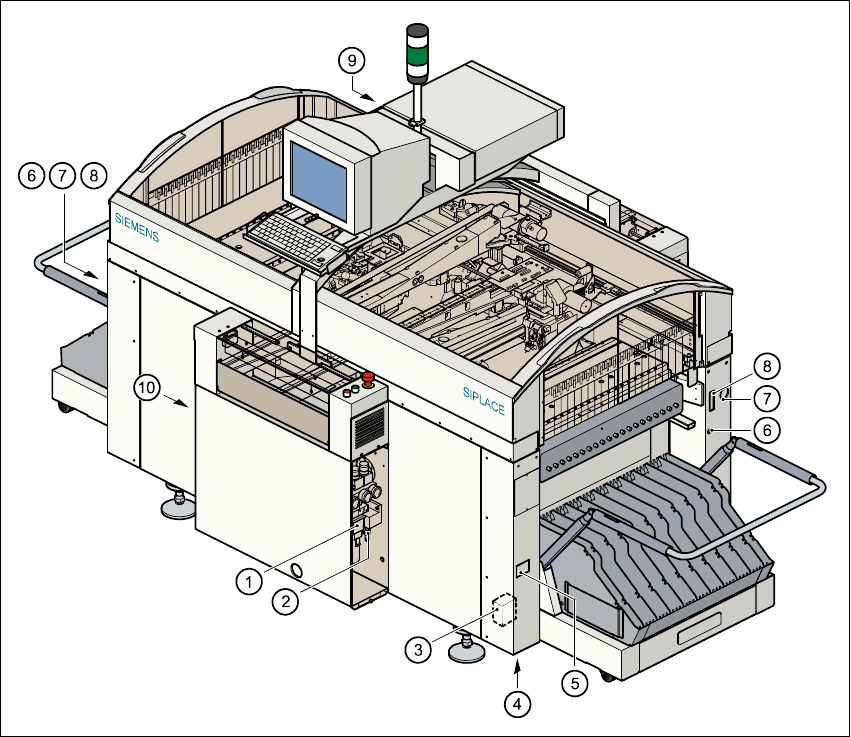

Fig. 1.7 - 1 Points de couplage électriques et pneumatiques sur l'automate
(1) Unité d'air comprimé
(2) Raccordement du tuyau d'alimentation en air comprimé
(3) Filtre du réseau Z1
(4) Ouverture d'introduction du câble d'alimentation du réseau
(5) Prise de service
(6) Raccordement en air comprimé pour la table de changement des compos.
(7) Raccord d'alimentation en courant pour la table de changement des compos.
(8) Raccord de communication pour la table de changement des compos.
(9) Raccord LAN dans le rack de commande
(10) Interrupteur principal
