Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité
79
2.2.2 Protection anti - intervention sur le convoyeur d’entrée / de sortie
DANGER
La protection anti - intervention doit être systématiquement installée sur le haut de la carte qui est
traitée. A ce sujet, il ne faut laisser qu’un espace le plus faible possible entre la protection anti -
intervention et la barre de protection. T :6
La protection anti - intervention est montée sur le convoyeur d’entrée et de sortie du convoyeur
de cartes.
Le haut de la protection anti - intervention doit être installé, par le biais des orifices longitudinaux,
de telle sorte que la carte traitée puisse être convoyée en traversant ces derniers.
T :6

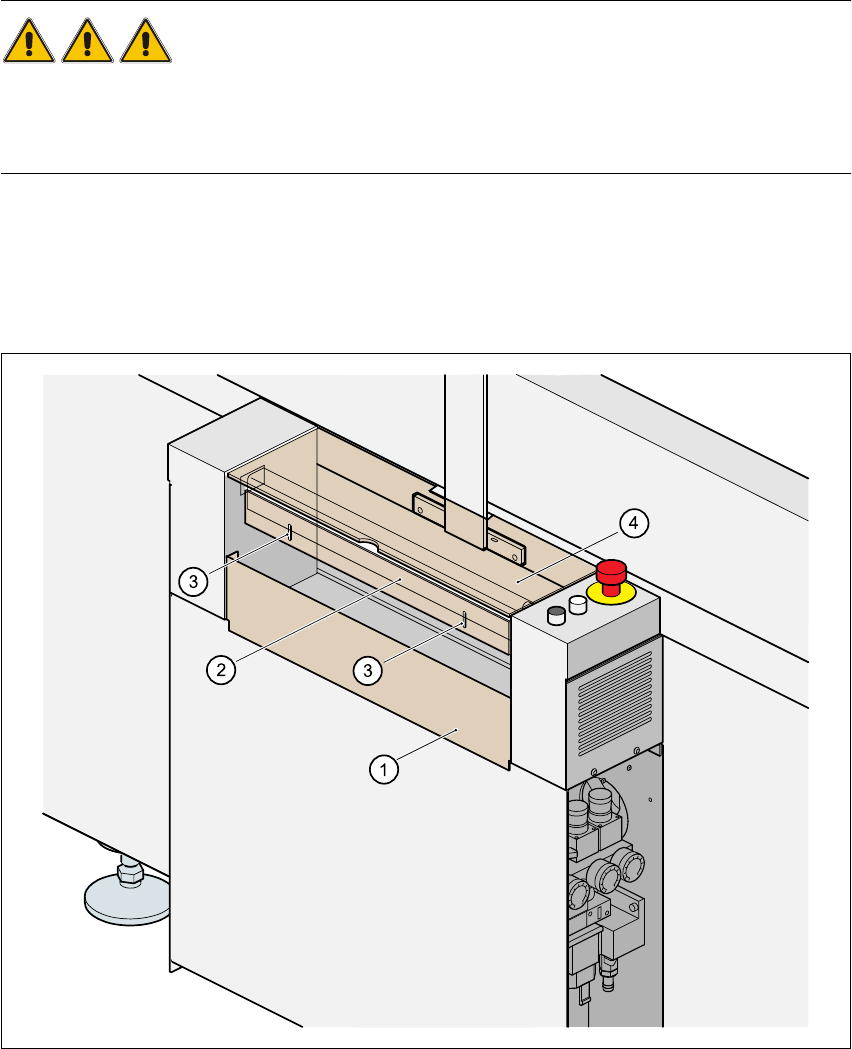

Fig. 2.2 - 3 Protection anti - intervention sur l’automate
(1)Barre de protection (montée fixe) (2) Protection anti - intervention (réglable)
(3)Orifices longitudinaux pour le réglage en hauteur (4) Capot
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-23 HM
2.2 Dispositifs de sécurité Version du logiciel SR.406.xx Edition 02/00 FR
80
2.2.3 Bouton-poussoir coup de poing (ARRETS D’URGENCE),
interrupteur du capot de protection ...
T :6

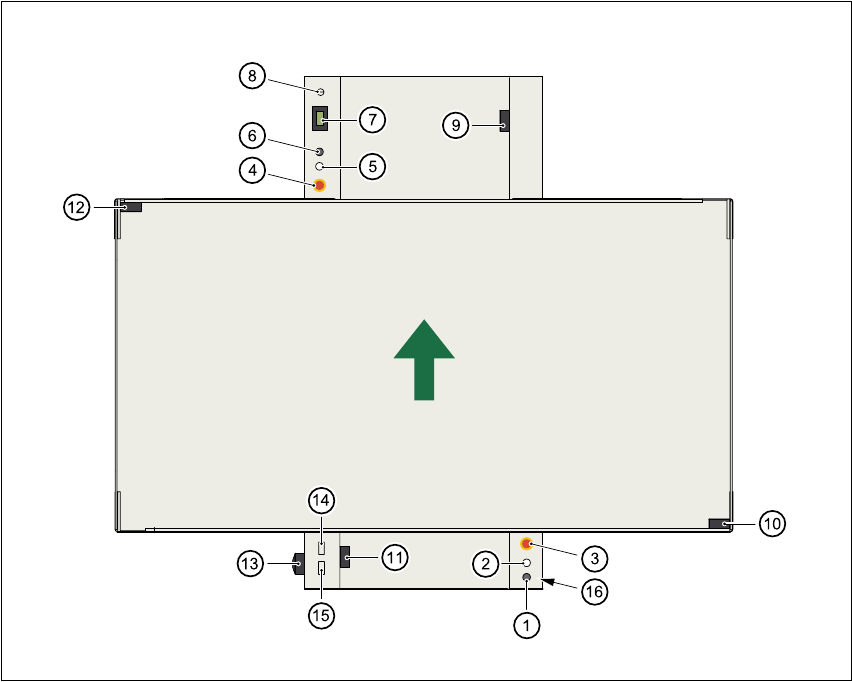

Fig. 2.2 - 4 Emplacements des boutons-poussoir et des combinaisons de protection K1, K2
(1) Touche d’arrêt
(2) Touche de démarrage
(3) Bouton-poussoir coup de poing (ARRETS D’URGENCE)
(4) Bouton-poussoir coup de poing (ARRETS D’URGENCE)
(5) Touche de démarrage
(6) Touche d’arrêt
(7) Composants compteur
(8) Interrupteur à clé ouvert : position 0 pour fonctionnement normal
fermé : position I pour opérations de dépannage
(9) Interrupteur du capot de protection (convoyage de sortie, 00303617-xx)
(10) Interrupteur du capot de protection (droite, 00321417-xx)
(11) Interrupteur du capot de protection (convoyage d’entrée, 00303614-xx)
(12) Interrupteur du capot de protection (gauche, 00321416-xx)
(13) Interrupteur principal
Manuel d’utilisation SIPLACE S-23 HM 2 Sécurité de fonctionnement
Version du logiciel SR.406.xx Edition 02/00 FR 2.2 Dispositifs de sécurité
81
(14) Combinaison de protection K1
(15) Combinaison de protection K2
(16) Unité d’air comprimé
2.2.3.1 Description du fonctionnement
Bouton-poussoir coup de poing (ARRETS D’URGENCE) T :6
En cas d’actionnement du bouton-poussoir coup de poing (ARRETS D’URGENCE) (pos. 3 ou
pos 4. dans la Fig. 2.2 - 4
), la tension du moteur des axes des portiques est coupée. Les axes des
portiques n’ont plus de force motrice et ne représentent plus de danger. T :6
REMARQUE
Le report est interrompu et peut être poursuivi ou abandonné une fois la machine à nouveau apte
à fonctionner. T :6
Interrupteur du capot de protection T :6
Si l’un des capots de protection est ouvert (voir pos. 9, 10, 11 ou 12 dans la Fig 2.2 - 4), les axes
des portiques s’arrêtent immédiatement. Les axes des portiques n’ont plus de force motrice et ne
représentent plus de danger. T :6
Interrupteur à clé T :6
Si l’interrupteur à clé est fermé (pos. 8 dans la Fig. 2.2 - 4) (position I), le barillet peut être impulsé
à faible vitesse si les capots de protection sont ouverts. Les axes des portiques n’ont plus de force
motrice et ne représentent plus de danger. T :6
REMARQUE
Pour assurer un fonctionnement normal, l’interrupteur à clé demeurera ouvert, c.a.d. en position 0. T :6
ATTENTION
Seul un Personnel qualifié et formé en conséquence est autorisé à ouvrir les capots de protection
lorsque l’interrupteur à clé est fermé (position I).
