11.1.5 Reconnaissance de position
Sur chaque magasin se trouve une marque de position destinée à la reconnaissance de position.
Fig. 11.1 - 3 Changeur de pipettes – reconnaissance de position
(1) Marque de position
(2) Position des pipettes dans le magasin en ce qui concerne la marque de position
Pour ce qui a trait au traitement des marques, voir chapitre 6 Fonctions de vision
.
Manuel d’utilisation SIPLACE S-23 HM 11 Extensions de la station /Matériel
Version du logiciel SR.406.xx Edition 02/00 FR 11.2 Code barres des composants
393
11.2 Code barres des composants
11.2.1 Généralités
L'automate de report offre la possibilité de vérifier la bonne concordance de l'occupation des pis-
tes à l'aide d'un lecteur de codes barres et de lire les données des composants des bobines de
composants.
11

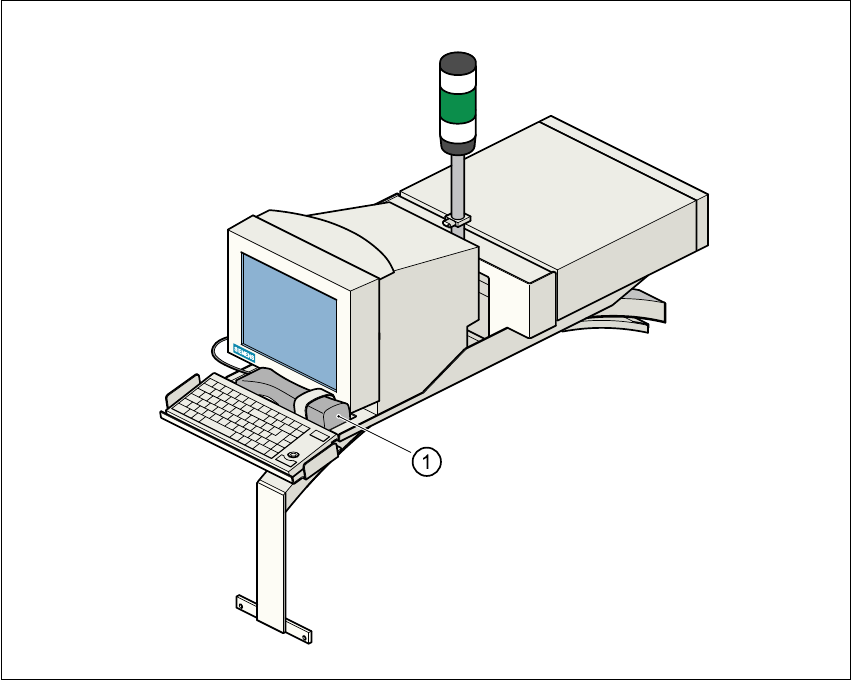

Fig. 11.2 - 1 Lecteur de codes barres des composants
(1) Lecteur de codes barres des composants
Occupation des pistes
En ce qui concerne l'occupation des pistes, des bandes de codes barres à quatre chiffres sont
disposées sur les plaques de protection latérales. Le premier chiffre sert à identifier la table des
composants (1 ou 2), les trois autres chiffres qui restent indiquent le numéro de piste. Des codes
barres retour sont disposés aux deux extrémités de la bande de codes barres. Ces bandes de
codes barres sont numérotées consécutivement par deux (1, 3, 5, 7, …) et valent pour respecti-
vement 2 pistes (code barre 1 = piste 1 et 2).
11 Extensions de la station /Matériel Manuel d’utilisation SIPLACE S-23 HM
11.2 Code barres des composants Version du logiciel SR.406.xx Edition 02/00 FR
394
Composants
Pour comparer par exemple la réserve de composants avec les quantités exigées qui émanent
du fichier de configuration (contrôle de remplissage), des données, provenant des bobines de
composants, peuvent être lues.
La lecture réussie de tout jeu de données est validée par un signal acoustique.
REMARQUE 11
Il faut que l'option lecteur de codes barres compos. soit configurée dans le calculateur de lignes.
Les codes barres, qui commencent par les chiffres 1 ou 2 et comportent moins de 5 signes sont
interprétés comme des codes barres piste. Tous les autres codes barres, qui ne commencent pas
par les chiffres 1 ou 2 et comportent plus de 5 signes, sont interprétés comme des codes barres
composants. 11
11.2.2 Remarques relatives à la manipulation
– Il faut que le lecteur de codes barres soit raccordé.
– Il faut que le code barre de chaque composant soit entré dans le calculateur de lignes.
Å A cet effet, activez dans le menu Options machine la fonction “ Contrôle de configuration
avec code barre ”.
11

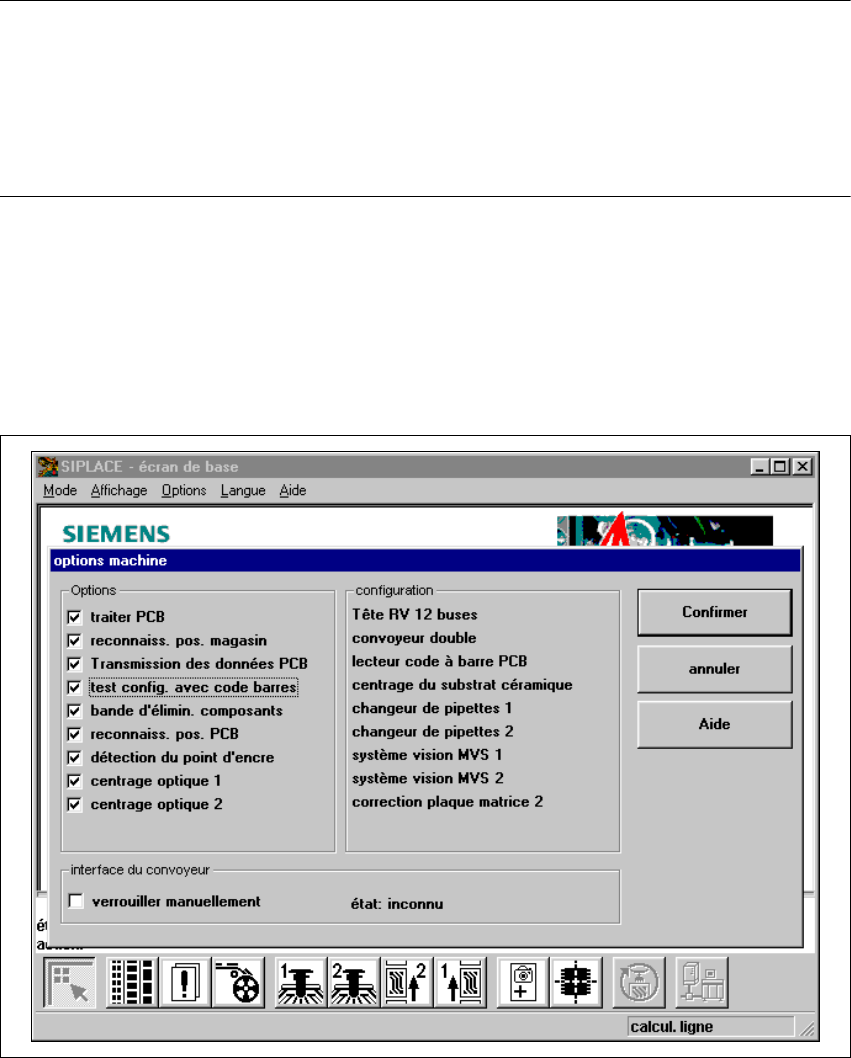

Fig. 11.2 - 2 Contrôle de configuration avec code barre
