Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque 227 Le degré de nett eté affiché corres pondant au rés ultat de la mesure. Le de gré de n…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.5 Apprentissage marque Version du logiciel SR.406.xx Edition 02/00 FR
226
Å Veiller également à ce qu’aucune autre structure ne soit présente au sein du champ de recher-
che. Sinon, l’identification de la marque serait assujettie à des difficultés superflues.
Å Renouveler plusieurs fois les tests avec taille du champ de recherche modifiée. Ceci permet
d’optimiser le degré de netteté.
La sélection de l’option "zone de recherche" provoque 6
– le masquage du menu,
– le lancement de l’opération d’apprentissage,
– l’affichage de l’image vidéo de la marque avec champ de la marque,
– la visualisation des en-têtes et des bas de page recélant des commentaires, le résultat de la
mesure, l’assignation des touches et les séquences des commandes.
6

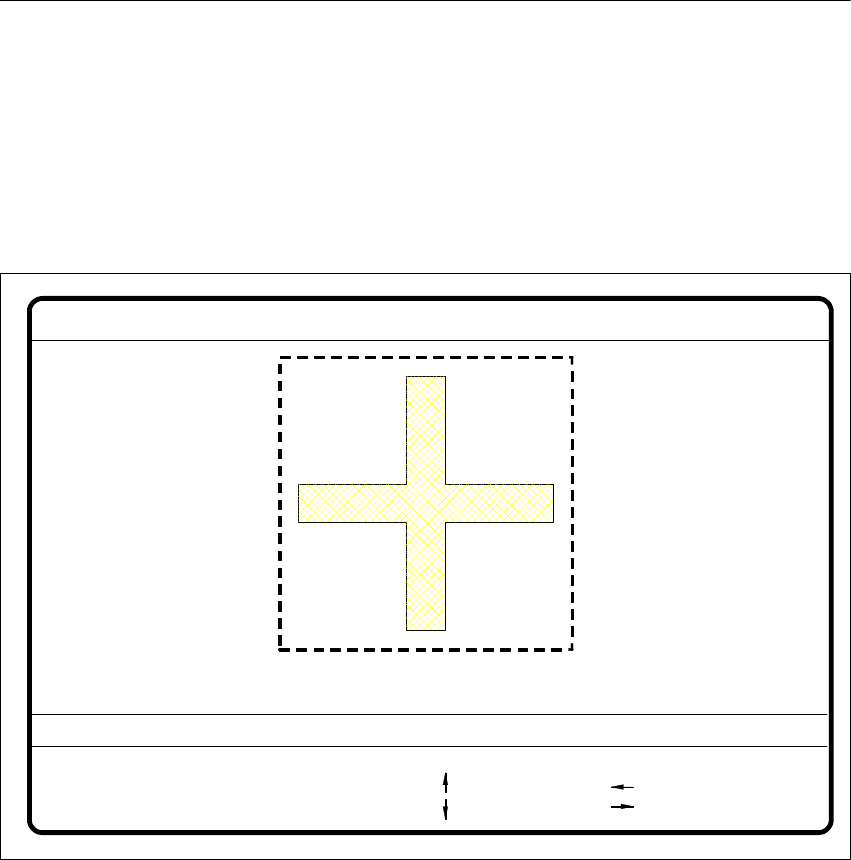

Fig. 6.5 - 16 Menu "Apprentissage marque", image vidéo "apprentissage de la zone de recherche"
Å La position de la caméra est modifiée à l’aide des touches de déplacement curseur. Le pas est
paramétré en tapant les chiffres 1 ... 6.
Å Les signes "+" et "-" permettent de déplacer les limites de la marque et de la soumettre simul-
tanément à un apprentissage. La touche d’espacement permet de passer du sens horizontal
au sens vertical. Il est possible de modifier le pas du champ de 1 pixel à 10 pixels et l’inverse
en utilisant la touche "TAB".
Å L’opération d’apprentissage est lancée en appuyant sur la touche "RETURN".
N. fiduc. = 8 Evidenza = 70
B. sp: orizz./vert.
- : minore
Tab : passo campo
Mod. campo ric.
1..6 : passo x/y
: asse x +
: asse x -
: asse y +
: asse y -
Largh. passo x/y = ...Direzione = ...Passo campo = ...
Ret: insegna
+ : maggiore
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.5 Apprentissage marque
227
Le degré de netteté affiché correspondant au résultat de la mesure. Le degré de netteté peut va-
rier entre 0 (= discernabilité insuffisante) et 100 (=très bonne discernabilité). 6
Suivant les expériences acquises en la matière, il serait avantageux que le degré de netteté des
marques et des points d’encre corresponde au moins à 60. 6
Å Renouveler plusieurs fois l’opération d’apprentissage avec taille des champs modifiée, ce qui
permet d’optimiser le degré de netteté.
Å Appuyer sur la touche "ESC" pour quitter cette option.
NOTE 6
Veiller à la bonne valeur qualitative de la marque, lorsqu’elle est utilisée, bien que son degré
de netteté soit faible (voir paragraphe 6.5.6.2
, page 238).
Il est recommandé d’utiliser une autre marque si, en plus, sa qualité laissait à désirer (con-
sulter "Critères de création des marques", paragraphe 6.2.5, page 193). 6
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.5 Apprentissage marque Version du logiciel SR.406.xx Edition 02/00 FR
228
6.5.5 Menu "sensibilité aux contrastes"
Le rapport du contraste marque - environnement peut être optimisé depuis le menu "sensibilité
aux contrastes". 6
NOTE 6
Toutes les options de ce menu ne sont accessibles qu’après avoir chargé une marque.
L’activation de ces options est signalisée par la couleur noire de leur appellation.
Le numéro et l’appellation de la marque sont affichés dans la zone d’affichage "marque".
Seule l’option "Option "régler tableau 5"
" peut être soumise à application, si aucune marque n’a
été chargée.
6
Fig. 6.5 - 17 Menu "sensibilité aux contrastes", options
Chaque pixel de la caméra vidéo recèle une information des demi-teintes de 8 bits.
Cela signifie que 6
la valeur 0: correspond à la couleur noire et
la valeur 255: à la couleur blanche. 6
