Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.3 Montage des magasins
377
10.3 Montage des magasins
10.3.1 Préparatifs relatifs au montage de la table de changement rapide et du
module
Å Choisir l’emplacement du dit magasin
(consulter ’Configuration du vibrateur’).
Å Déplacer la tête de report vers sa position d’attente et appuyer sur la touche d’arrêt d’urgence.
Å Ouvrir les capots de protection.
Å Nettoyer la surface d’appui des magasins ainsi que la surface de montage de la table de chan-
gement rapide.
Å Poser le magasin sur la piste sélectionnée auparavant de la table de changement rapide (con-
sulter ’Configuration du vibrateur).
10.3.2 Implantation du magasin
Å Installer le magasin de telle façon que sa face arrière soit fixée sur la table de changement ra-
pide par le dispositif de centrage sphérique et que sa face avant soit fixée par la goupille de
centrage correspondante. Veiller impérativement à ce que les magasins soient placés correc-
tement, en fonction de leur largeur, sur la table à magasins.
Å Vérifier si le magasin repose dûment sur la table à magasins.
Å Brancher la fiche du magasin à la prise montée sous l’emplacement.
NOTE 10
Brancher impérativement la fiche du magasin à la prise correspondante de l’emplacement,
étant donné que l’impulsion de commande du magasin est transmise par cette fiche. Il se
pourrait que le magasin ne fonctionne pas dûment, s’il n’était pas branché à la bonne prise.10
Å Refermer les capots de protection et remettre la commande sous tension.
Å Le cas échéant, vérifier la charge en composants du magasin.
Å Poursuivre l’opération de report.
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.3 Montage des magasins Version du logiciel SR.406.xx Edition 02/00 FR
378
10

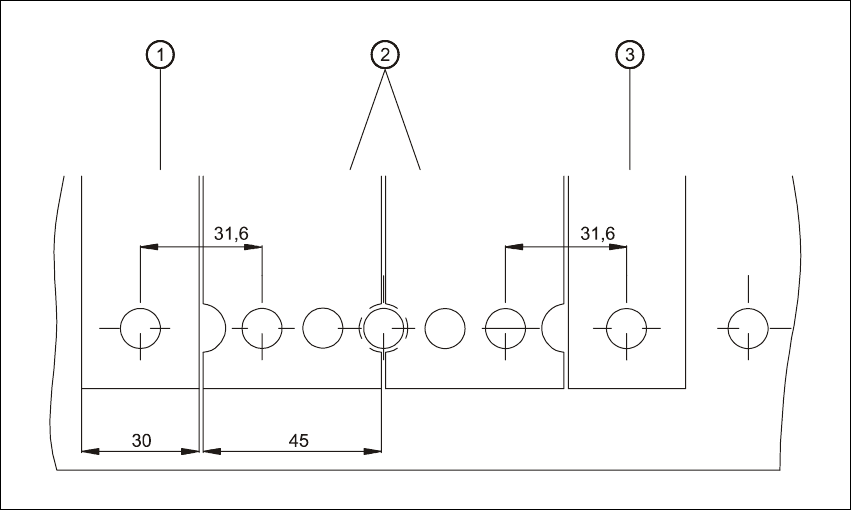

Fig. 10.3 - 1 Montage sur la table à magasins des magasins
d’une largeur de 30 ou 45 mm
(1) Magasin ayant une largeur de 30 mm
(2) Magasin ayant une largeur de 45 mm
(3) Magasin ayant une largeur de 30 mm
Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.4 Conteneur de bandes
379
10.4 Conteneur de bandes
10.4.1 Sommaire
Il est possible d’utiliser des bobines ayant un diamètre maxi de 15". Utiliser des tiges embrocha-
bles lors de l’exploitation de bobines de 15". Monter ces tiges entre les entretoises métalliques,
comme illustré dans fig. 10.4 - 1
. 10
NOTE 10
Il est recommandé d’utiliser des tiges embrochables pour les bobines de bande ayant un diamè-
tre > 5", afin de ne pas entraver la sécurité de fonctionnement des magasins.

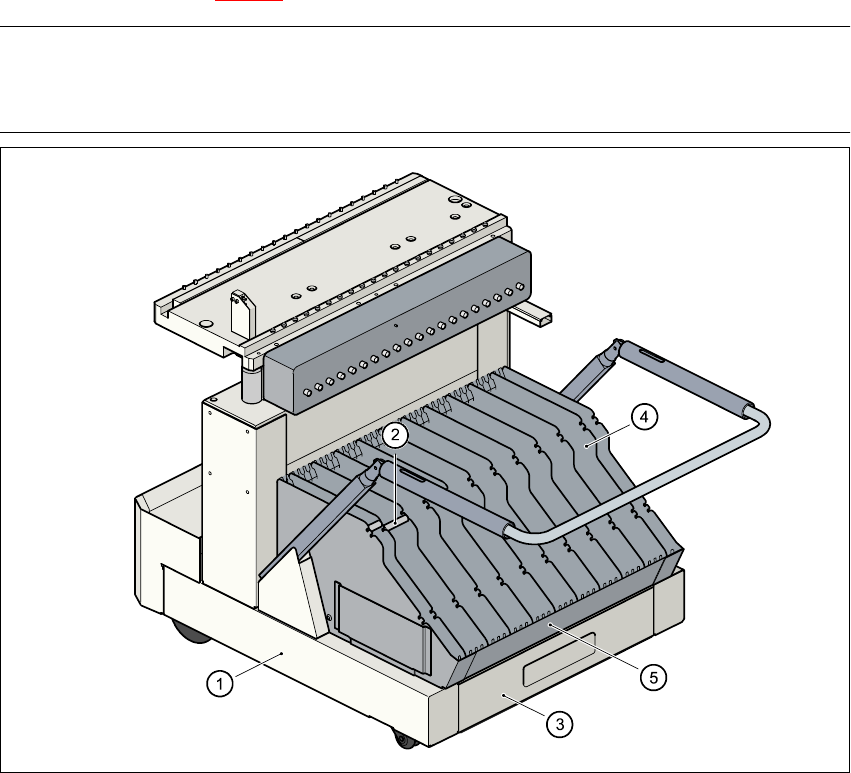

Fig. 10.4 - 1 Table de changement rapide avec conteneur de bandes
(1) Table de changement rapide (2) Tiges embrochables
(3) Conteneur de déchets de bande (4) Entretoise métallique
(5) Conteneur de bandes 10
