Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de c ommande - E crans et menus 129 3 Å Cliqu ez sur le bouton E ffacer la liste s’il f…
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.3 Interface de commande - Ecrans et menus Version du logiciel SR.406.xx Edition 02/00 FR
128
Carte pour calibrage fin ... 3
Dans le mode de fonctionnement " Autonome " et à l’aide de cette option du menu, les données
d’une description sélectionnée (programme de report) peuvent être chargées à partir du disque
dur du calculateur de station. 3
REMARQUE
Les données des descriptions proposées dans la boîte de sélection sont conçues pour le report
de composants en verre spéciaux sur un circuit imprimé en verre. Le circuit imprimé en verre re-
porté est utilisé, à la suite du calibrage fin, à l’aide du programme de test SITEST. 3
Å Cliquez sur l’option du menu Carte pour calibrage fin ...
Å Dans la boîte de sélection qui vient de s’afficher, sélectionnez l’entrée de la description sou-
haitée et confirmez la sélection par OK. Les données description sont chargées.
Conf. par défaut GEM ... 3
Cette option permet de spécifier les paramètres GEM qui sont déterminés en tant que paramètres
par défaut lors de la mise en circuit de la station. 3
Å Cliquez sur l’option du menu Conf. par défaut GEM ...
La fenêtre affectée au réglage des paramètres GEM par défaut s’ouvre.
Vous trouverez une description détaillée au chap. 12
.
Code-barre CI ... 3
Cette option du menu permet d’ouvrir une boîte de dialogue avec la liste des codes-barres lus en
dernier par le lecteur de codes-barres cartes.
L’affichage indique en outre si une erreur de lecture de code-barre est intervenue, s’il existe un
mauvais format de fichier ou si aucune donnée n’est disponible. 3
REMARQUE
L’option du menu " Code-barre CI ... " ne peut être sollicitée que si l’option a été activée et confi-
gurée sur le calculateur de ligne et si le lecteur de codes-barres CIs est installé dans l’automate.3

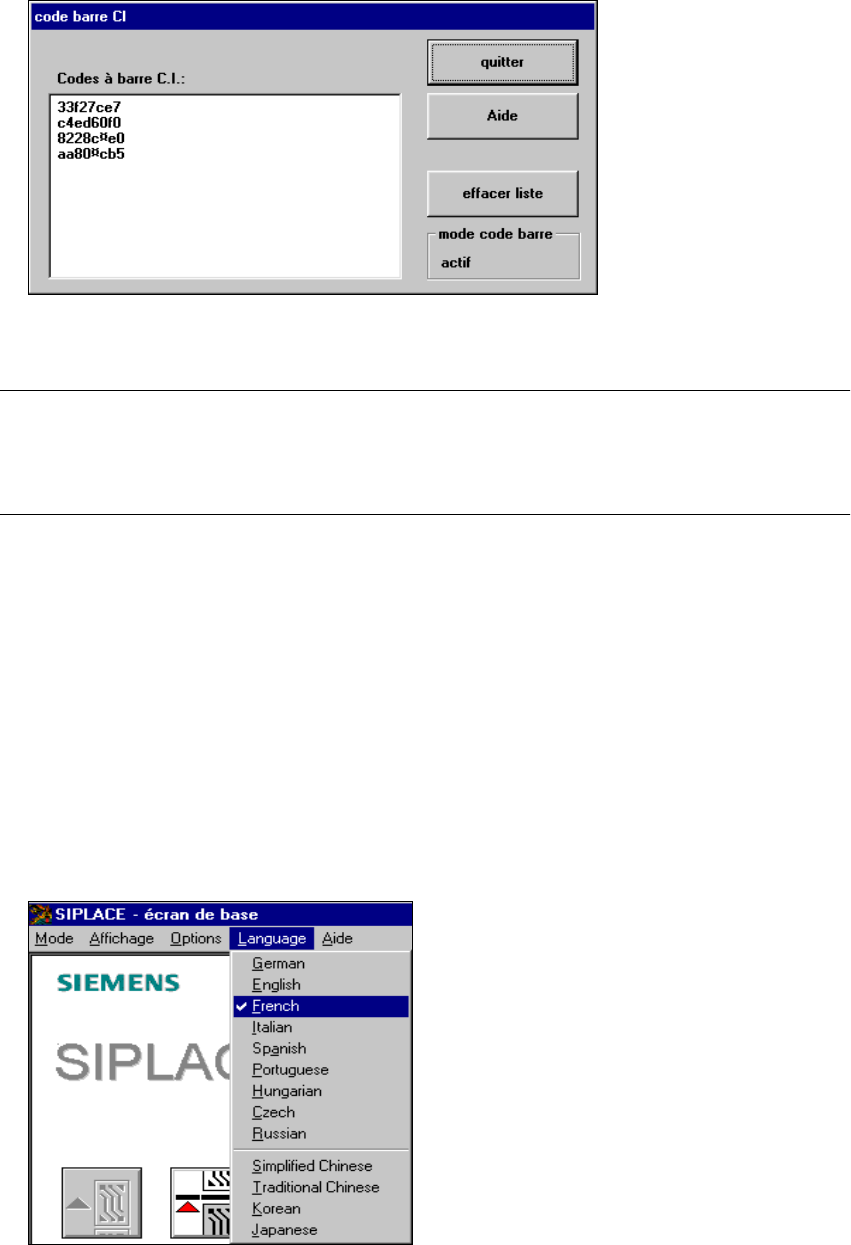

Å Cliquez sur l’option du menu Code-barre CI ...
La boîte de dialogue " Code-barre CI " s’ouvre.
Manuel d’utilisation SIPLACE S-23 HM 3 Introduction et concepts de base
Version du logiciel SR.406.xx Edition 02/00 FR 3.3 Interface de commande - Ecrans et menus
129
3
Å Cliquez sur le bouton Effacer la liste s’il faut effacer toutes les entrées de la liste.
Å Cliquez sur le bouton Terminer pour fermer la boîte de dialogue.
REMARQUE
L’état actuel du fonctionnement du code-barre s’affiche au-dessous du bouton " Effacer liste ".
Le fonctionnement du code-barre est activé ou désactivé dans le programme du calculateur de
ligne. 3
3.3.2.4 Menu "Language" ("Langue")
Par l’intermédiaire du menu " Langue “, il est possible de régler les versions linguistiques inté-
grées dans le logiciel du calculateur de station pour l’interface de commande.
L’interface de commande peut être basculée à partir de n’importe quel écran dans une autre lan-
gue. Peuvent être sélectionnés "German" (Allemand), "English" (Anglais), "French" (Français),
"Italian" (Italien), "Spanish" (Espagnol), "Portuguese" (Portugais), "Hungarian" (Hongrois),
"Czech" (Tchèque), "Russian" (Russe), "Simplified Chinese" (Chinois simplifié), "Traditional Chi-
nese" (Chinois traditionnel), "Korean" (Coréen) et "Japanese" (Japonais). 3
Å Cliquez sur l’entrée du menu correspondant à la langue désirée.
Les textes de l’interface de commande s’affichent dans la langue réglée.
3
3 Introduction et concepts de base Manuel d’utilisation SIPLACE S-23 HM
3.3 Interface de commande - Ecrans et menus Version du logiciel SR.406.xx Edition 02/00 FR
130

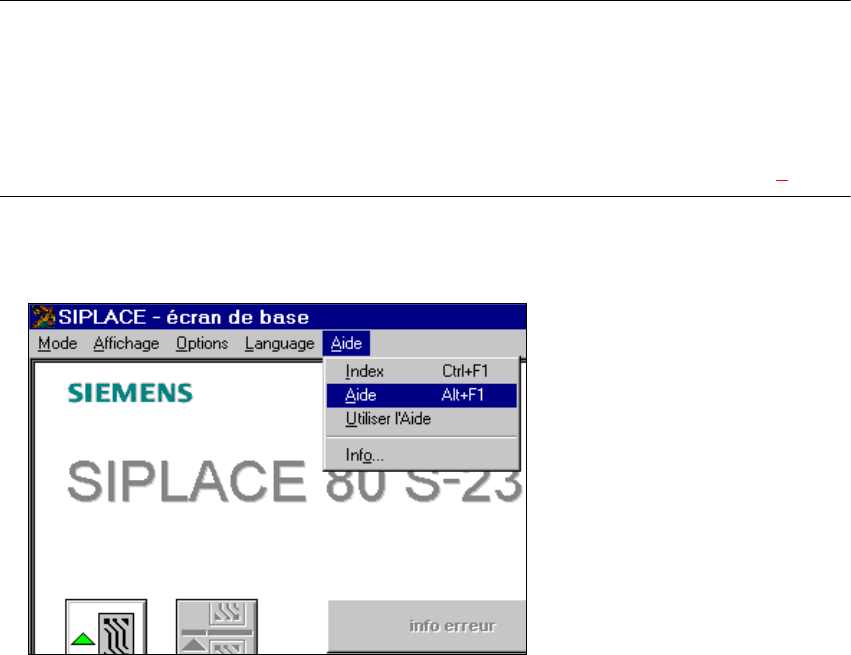

3.3.2.5 Menu " Aide "
Sont contenues dans ce menu toutes les fonctions du menu destinées à solliciter le système
d’aide et les informations générales relatives au calculateur de station ou au logiciel. 3
Contenu Ctrl+F1 3
L’aide en ligne est sollicitée. 3
Aide Alt+F1 3
L’aide relative à l’écran en cours s’affiche. 3
Utiliser l’aide 3
La procédure relative au maniement du système d’aide s’affiche. 3
Info ... 3
Les informations relatives aux versions actuellement installées du logiciel (version du calculateur
de station, MC, CPA, GEM) et les données générales du calculateur de station s’affichent. 3
REMARQUE
L’aide en ligne peut être sollicitée dans n’importe quel écran de l’interface de commande grâce à
la combinaison de touches CTRL+F1.
La combinaison de touches Alt+F1 permet de solliciter l’aide relative à l’écran actuel, la combi-
naison de touches Shift+F1 : l’aide relative aux options du menu, aux symboles ou aux boutons.
Une description plus détaillée des fonctions du menu d’aide est contenue dans le chap. 9. 3
Å Cliquez sur la fonction désirée dans le menu " Aide " ou actionnez la combinaison de touches
correspondante.
3
3
