Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant 261 6 Fig. 6.6 - 17 M enu "T ester composant", image vidéo "afficher comp.&quo…
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
260
6.6.4.2 Option "visualiser"
NOTE 6
Avant d’activer cette option, veiller à ce qu’un numéro de boîtier ait été chargé auparavant.
6

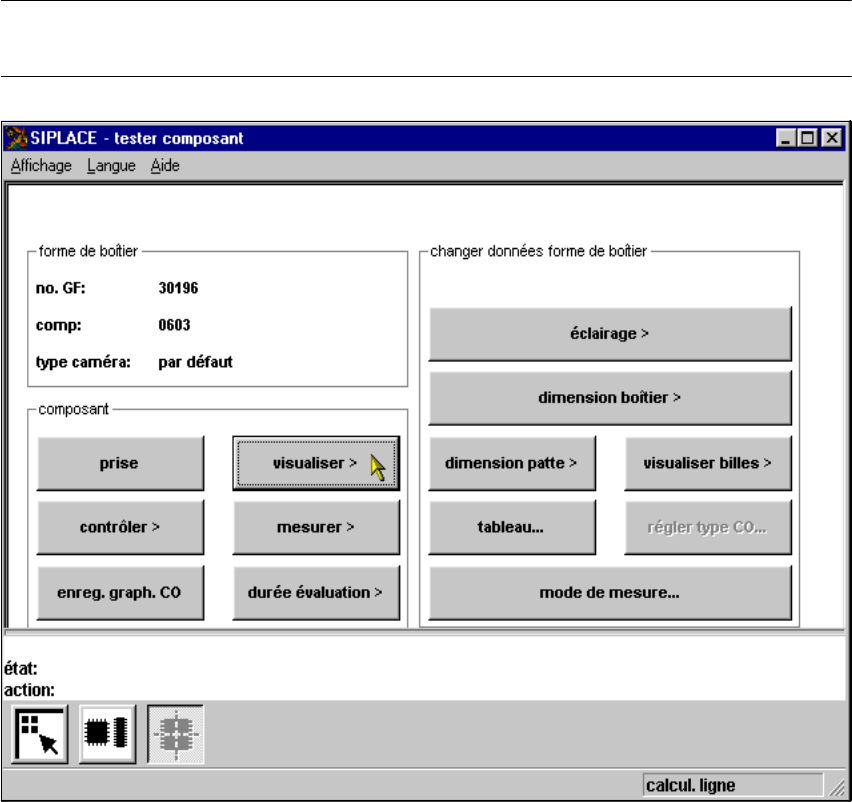

Fig. 6.6 - 16 Menu "Tester composant", option "visualiser"
Les actions suivantes sont déclenchées après avoir cliqué sur ce bouton: 6
– l’instruction d’apprentissage est lancée,
– le système Vision génère les contours extérieurs du composant en fonction de la description
du modèle,
– l’affichage de l’image vidéo réelle de la caméra et de l’image du modèle présentée en premier
plan,
– la visualisation de l’en-tête contenant des commentaires.
L’opérateur a alors la possibilité de comparer visuellement la description du modèle au composant
réel. 6
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
261
6
Fig. 6.6 - 17 Menu "Tester composant", image vidéo "afficher comp."
– Appuyer sur la touche "ESC" pour quitter cette fonction. L’image vidéo disparaît, et le menu
"Tester composant" est de nouveau affiché.
N. GF = 5Visualizza CO
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
262
6.6.4.3 Option "contrôler"
NOTE 6
Avant d’activer cette option, veiller à ce qu’auparavant un numéro de boîtier ait été chargé et un
composant prélevé.
Vous avez la possibilité d’examiner le processus de centrage grâce à cette option. Il y a un arrêt
après chaque étape de mesure pour que la fonction puisse être examinée individuellement. Le
résultat de la mesure est visualisé optiquement sur l’écran; les résultats de mesure ne seront pas
enregistrés. 6
6

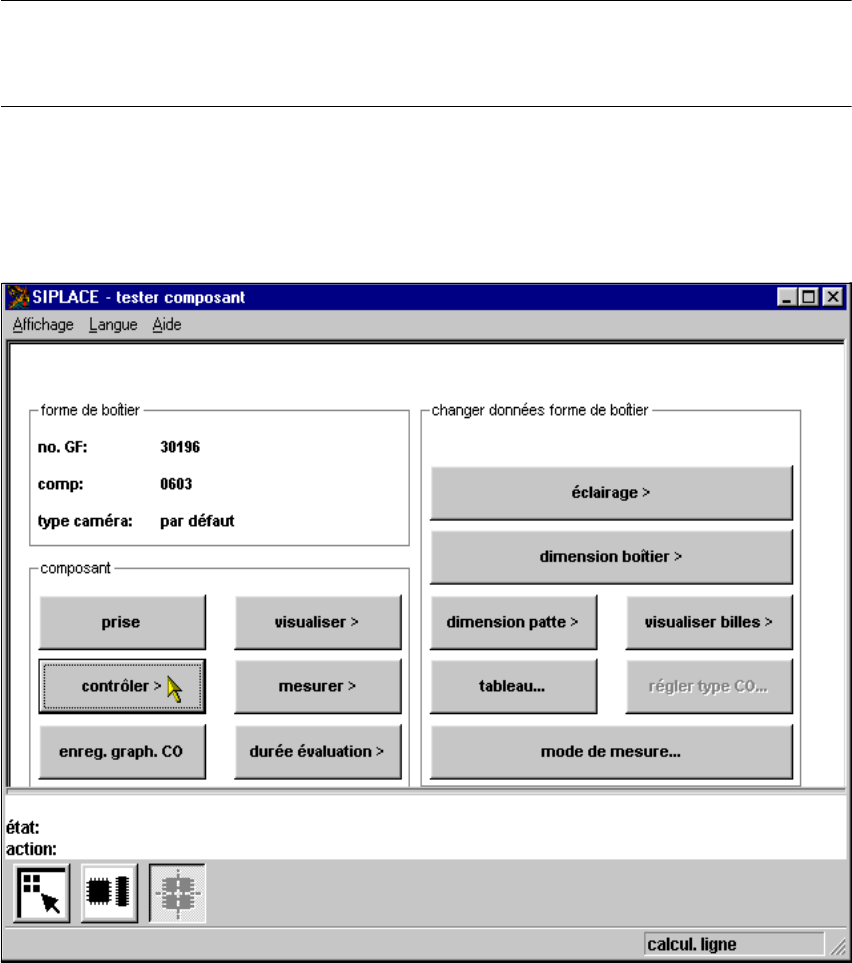

Fig. 6.6 - 18 Menu "Tester composant", option "contrôler"
Les actions suivantes sont déclenchées après avoir cliqué sur ce bouton: 6
– le mesurage est activé,
– l’image vidéo est visualisée sur l’écran,
– l’en-tête et le bas de page sont visualisés.
