6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 H M 6.6 Tester composant Version du logiciel SR.406.xx Editi on 02/00 FR 286 Réglez la sensibilit é aux contrastes afin de renforcer l e contraste dans le cas des c…
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
285
Remarques relatives au réglage de la sensibilité du contraste à l’aide des tables de transfor-
mation 6
– Choisissez un maximum de 3 sections.
– La gamme de valeurs des diverses sections soit être au minimum de 75.
– Programmez les gammes de sorte qu’il n’y ait pas de saut aux limites des gammes.
Réglez la sensibilité du contraste de sorte que l’allure de la courbe corresponde approximati-
vement à l’un des trois exemples suivants :
Réglage de la sensibilité du contraste pour une suppression des structures défectueuses 6
Å Choisissez les réglages suivants pour atténuer les structures perturbatrices qui peuvent pro-
venir par exemple des socles, des inscriptions, des corps des composants ou des pipettes.

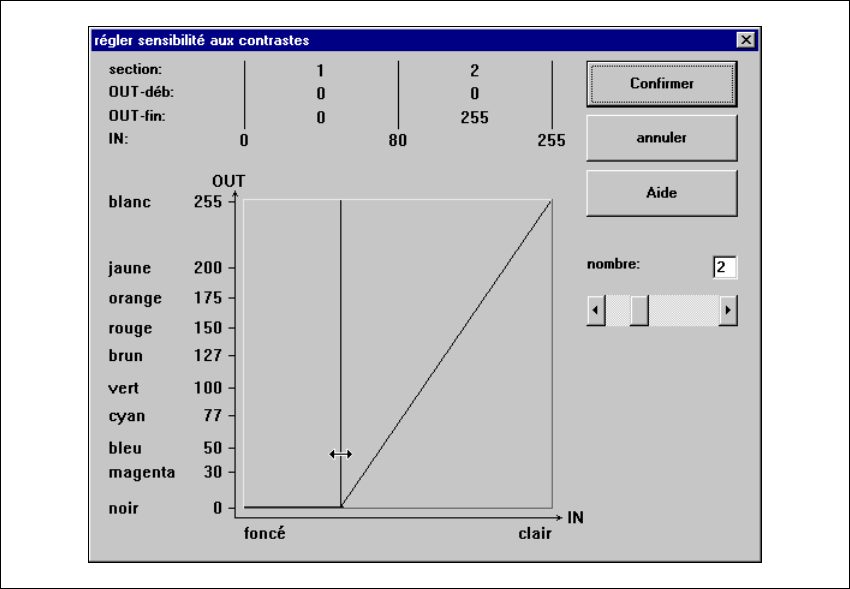

Fig. 6.6.31 Réglage de la sensibilité du contraste pour supprimer les structures défectueuses
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.6 Tester composant Version du logiciel SR.406.xx Edition 02/00 FR
286
Réglez la sensibilité aux contrastes afin de renforcer le contraste dans le cas des composants
peu contrastés 6
Å Choisissez les réglages suivants afin de renforcer le contraste dans le cas de composants peu
contrastés :

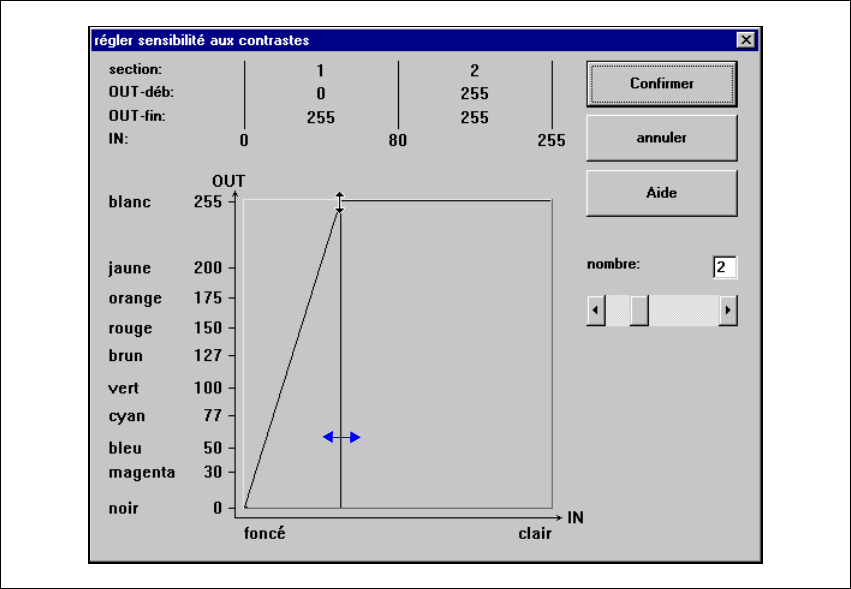

Fig. 6.6.32 Réglez la sensibilité aux contrastes afin de renforcer le contraste dans le cas des composants peu con-
trastés.
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.6 Tester composant
287
Réglage de la sensibilité du contraste pour supprimer les structures défectueuses et renforcer
en même temps le contraste 6
Å Choisissez les réglages suivants pour atténuer les structures perturbatrices et pour renforcer
en même temps le contraste dans le cas des composants peu contrastés :
Fig. 6.6.33 Réglage de la sensibilité du contraste pour supprimer les structures défectueuses et
renforcer en même temps le contraste
