6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 H M 6.7 Précis des descriptions des formes de boîti er Version du logici el SR.406.xx Edition 02/00 FR 314 6.7.6.2 Gradation faussée des couleurs La gradatio n faus…
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.7 Précis des descriptions des formes de boîtier
313
Le système d’éclairage se compose de trois niveaux d’éclairage différents, dont les intensités
peuvent être programmées individuellement. L’éclairage d’un large éventail de composants est
adapté de façon optimale, grâce à la sélection des différents niveaux d’éclairage ou à leur com-
binaison. 6
Niveau d’éclairage plat 6
Le niveau d’éclairage plat sert à l’éclairage des BGA, µBGA, Flip-Chip, J-Lead (PLCC), Melf et
des composants dotés de connexions convexes. Ce niveau d’éclairage met les arêtes du boîtier
et des pattes en évidence. Cependant, il n’est pas approprié à la reproduction des boîtiers clairs
et des composants en céramique. 6
Niveau d’éclairage moyen 6
Le niveau d’éclairage moyen est utilisé universellement pour l’éclairage d’un large éventail de
composants. Cependant, régler ce niveau à une faible intensité pour l’éclairage des boîtiers clairs,
des composants en céramique, des µBGAs et des Flip-Chip. 6
Niveau d’éclairage raide 6
Les pattes miroitantes, les composants en céramique et les boîtiers clairs font partie du domaine
principal d’utilisation du niveau d’éclairage raide. Il convient moins à l’éclairage des boîtiers miroi-
tants, des Flip-Chip et des µBGA. 6
NOTE 6
Seule la combinaison de ces niveaux d’éclairage permet d’éclairer de façon optimale la plupart
des composants. Les composants ne sont éclairés de façon optimale avec seulement un niveau
d’éclairage qu’en cas exceptionnels.
6 Fonctions de vision Manuel d’utilisation SIPLACE S-23 HM
6.7 Précis des descriptions des formes de boîtier Version du logiciel SR.406.xx Edition 02/00 FR
314
6.7.6.2 Gradation faussée des couleurs
La gradation faussée des couleurs permet de juger l’éclairage objectivement et de façon fiable. A
cet effet, la luminosité est représentée en fonction des couleurs. 6
Un contraste d’au moins 4 nuances entre pattes et boîtier est nécessité pour réaliser une mesure.
Les composants sont représentés en gradation faussée sur le moniteur du calculateur de station,
depuis le menu ’éclairage’ du programme d’interprétation des formes de boîtier. 6
6.7.6.3 Valeurs de réglage de l’éclairage des composants standardisés
Font partie de la gamme des composants standardisés les chips (0402 à 2220), les condensa-
teurs au tantale, les composants Melf, les PLCC, QFP, SO, SOJ, TSOP, IC, les composants de
puissance, les Flip-Chip, µBGA ainsi que les BGA. 6
Le programme d’interprétation des formes de boîtier intégré au calculateur de station utilise les
paramètres d’éclairage préréglés et listés dans fig. 6.7 - 7
pour les composants mentionnés ci-
après: 6
– Chips (0402 à 2220)
– Condensateurs au tantale (boîtiers non miroitants)
– Melf
– PLCC, QFP, SO, SOJ, TSOP, IC, IC de puissance
– Flip-Chip, µBGA, BGA (pas pour les BGA en céramique)
6
En règle générale, il n’est pas nécessaire de modifier les paramètres d’éclairage pour les compo-
sants standardisés. Les valeurs d’éclairage doivent être évaluées et testées pour tous les autres
composants (voir paragraphe 6.7.6.4
, page 315). 6
Nuance Luminosité
blanc claire
jaune
orange
rouge
marron
vert
bleu clair
bleu
violet
noir foncée
Manuel d’utilisation SIPLACE S-23 HM 6 Fonctions de vision
Version du logiciel SR.406.xx Edition 02/00 FR 6.7 Précis des descriptions des formes de boîtier
315
6

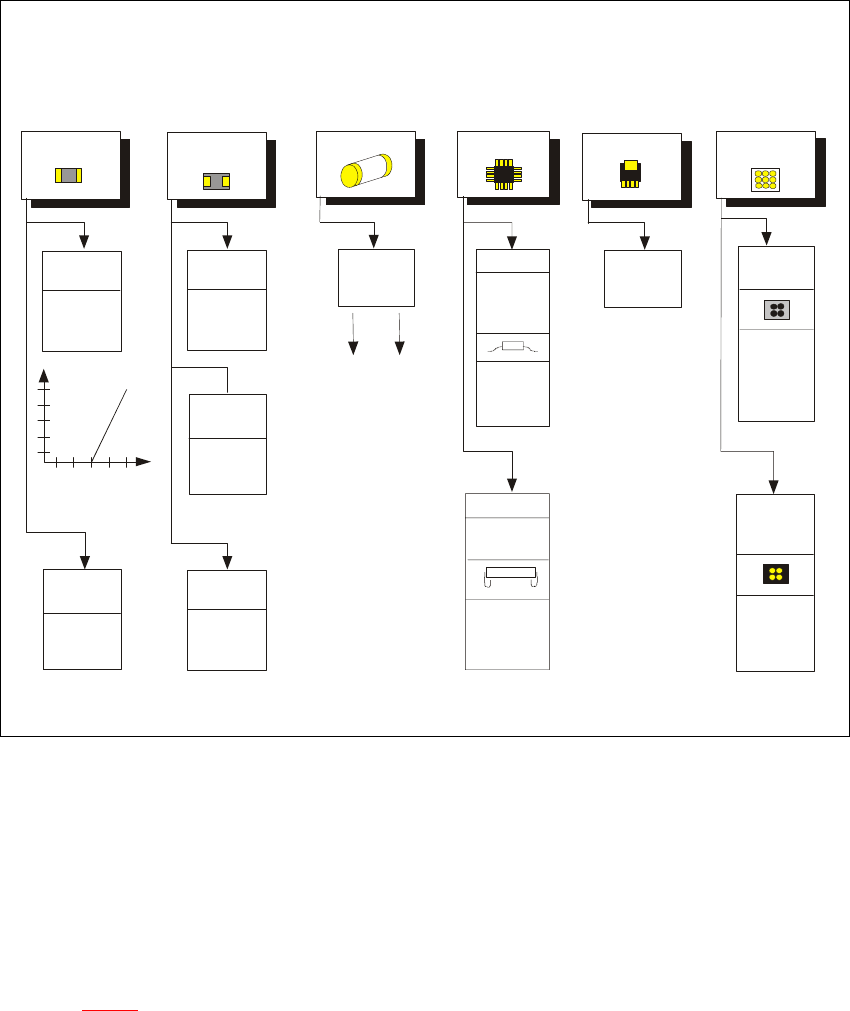

Fig. 6.7 - 7 Paramèt. d’éclairage de la caméra montée sur la tête revolver 12 buses
pour les comp. standardisés
6
6
6.7.6.4 Valeurs de réglage de l’éclairage des composants autres que les composants
standardisés
La figure 6.7 - 8 présente un aperçu des valeurs de réglage de l’éclairage de composants autres
que les composants standardisés. 6
Réglage de l'éclairage de composants standards
Chip
IC puissance
Melf
BGA, µBGA
Flip Chip
Condensateur
au tantale
bas: 170
moyen: 50
haut: 120
J-Lead
PLCC
bas: 80
moyen: 40
haut: 120
BGA
céramique
bas: 0
moyen: 50
haut: 255
BGA,
µBGA,
Flip Chip
0805 et
au-delà
bas: 70
moyen: 60
haut: 150
0402,
0603
bas: 120
moyen: 100
haut: 120
Clair
bas: 0
moyen: 10
haut: 170
Général
bas: 120
moyen: 40
haut: 170
bas: 255
moyen: 90
haut: 60
Miroitant
bas: 255
moyen: 120
haut: 10
bas: 170
moyen: 60
haut: 120
bas: 255
moyen: 20
haut: 0
Gullwing
SO, SOT,
TSOP
QFP,
150
255
Sensibilité aux
contrastes
IC
Niveau
d'éclairage
Clarté
