Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des com posants Version du logiciel SR.406.xx Edition 02/00 FR 10.5 Découpeuse de bandes vides 381 10.5.2 Dispositif de gu idage des bandes vides de la découpeuse Fig. …
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.5 Découpeuse de bandes vides Version du logiciel SR.406.xx Edition 02/00 FR
380
10.5 Découpeuse de bandes vides
10.5.1 Généralités
Les emplacements de montage des deux tables de changement rapide sont équipés chacun
d’une découpeuse de bandes vides. Les coupes de la bande tombent dans le conteneur de dé-
chets incorporé à la table de changement rapide. 10
Å Vider quotidiennement le conteneur de déchets de bande.

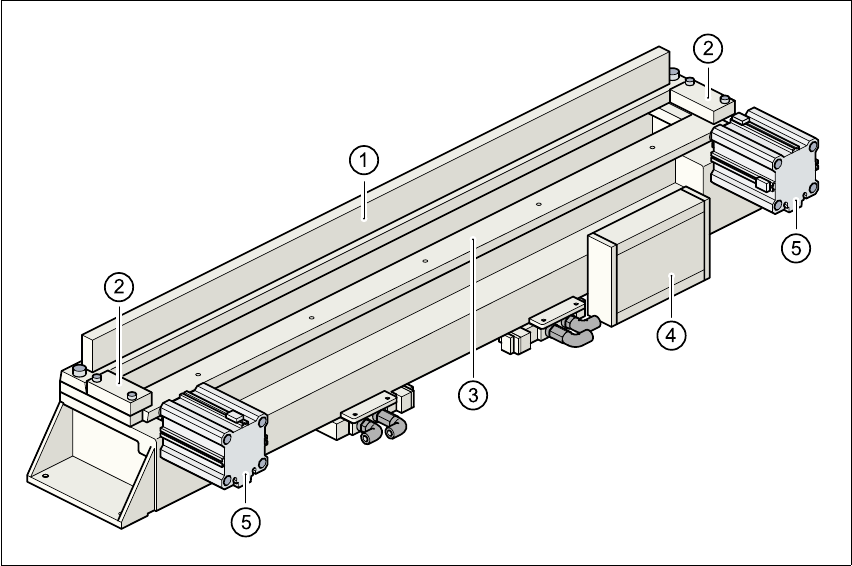

Fig. 10.5 - 1 Découpeuse de bandes vides
(1) Couteau fixe
(2) Presse - tôle
(3) Couteau mobile
(4) Système électronique de commande
(5) Vérin à faible course
Manuel d’utilisation SIPLACE S-23 HM 10 Manutention des composants
Version du logiciel SR.406.xx Edition 02/00 FR 10.5 Découpeuse de bandes vides
381
10.5.2 Dispositif de guidage des bandes vides de la découpeuse

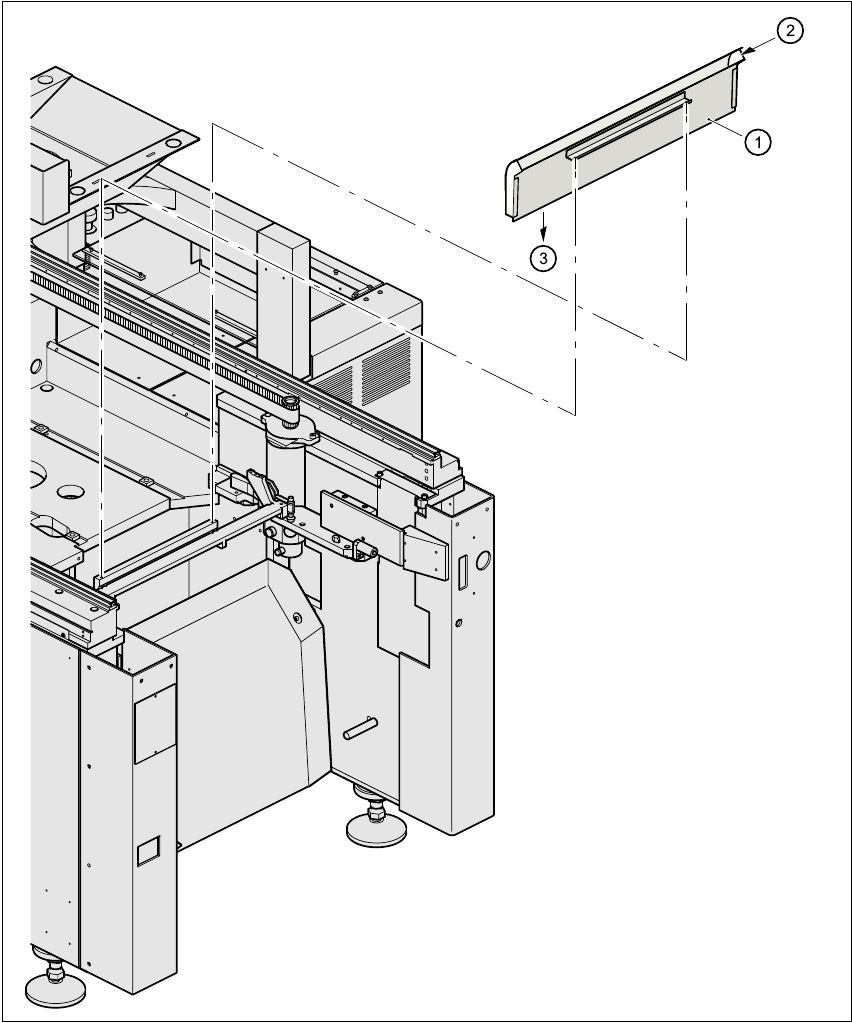

Fig. 10.5 - 2 Dispositif de guidage des bandes vides de la découpeuse
(1) Conduite directrice des bandes vides
(2) Bande vide
(3) Pour la découpeuse de bandes vides
10
10 Manutention des composants Manuel d’utilisation SIPLACE S-23 HM
10.5 Découpeuse de bandes vides Version du logiciel SR.406.xx Edition 02/00 FR
382
REMARQUE
N’employez, sur l’automate de report SIPLACE, que les magasins prévus pour cet automate. La
goulotte de bandes vides, dans laquelle sont évacuées ces bandes, se trouve devant les maga-
sins. 10
Å Placez la bande dans le convoyeur comme l'indique le paragraphe correspondant.
Å Comme le montre la fig. 10.5 - 2, introduisez la bande vide dans la conduite directrice des ban-
des vides de l’outil de découpage.
Les goulottes directrices des bandes vides sont montées devant les magasins (voir pos. 1 de fig.
10.5 - 2
). Elles sont placées directement au-dessus des découpeuses de bandes vides (voir
pos. 3 de fig. 10.5 - 2
). 10
La bande est conduite à travers la goulotte directrice de bandes vides et dirigée automatiquement
vers la découpeuse de bandes vides, où des couteaux à commande pneumatique la coupe en
petits morceaux. Les coupes de la bande sont dirigées au sein de la glissière de déchets de coupe
et receuillies dans le conteneur de déchets incorporé à la table de changement.
10

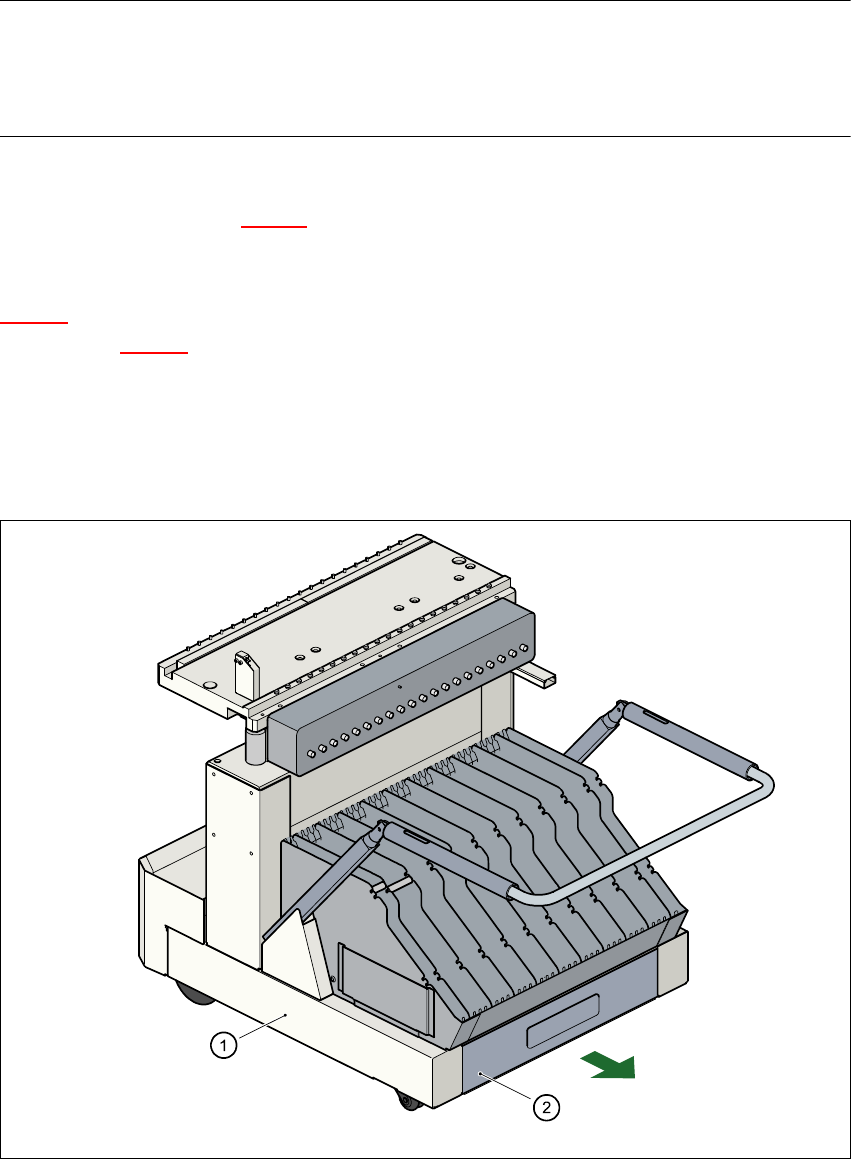

Fig. 10.5 - 3 Vider le conteneur de déchets de bandes
(1) Table de changement rapide (2) Conteneur de déchets de bande, amovible 10
