Manuel d’utilisation SIPLACE S-23 HM 7 Que faire quand ... Version du logiciel SR.406.xx Edition 02/00 FR 7.10 Instructions à suivre lors de l a recharge de composants 345 7.10 Instruction s à suivre lors d e la recharge…
7 Que faire quand ... Manuel d’utilisation SIPLACE S-23 HM
7.9 Que faire pour éviter les erreurs de piste Version du logiciel SR.406.xx Edition 02/00 FR
344
7.9.4 Système de coordonnées des composants et angle de prise
7

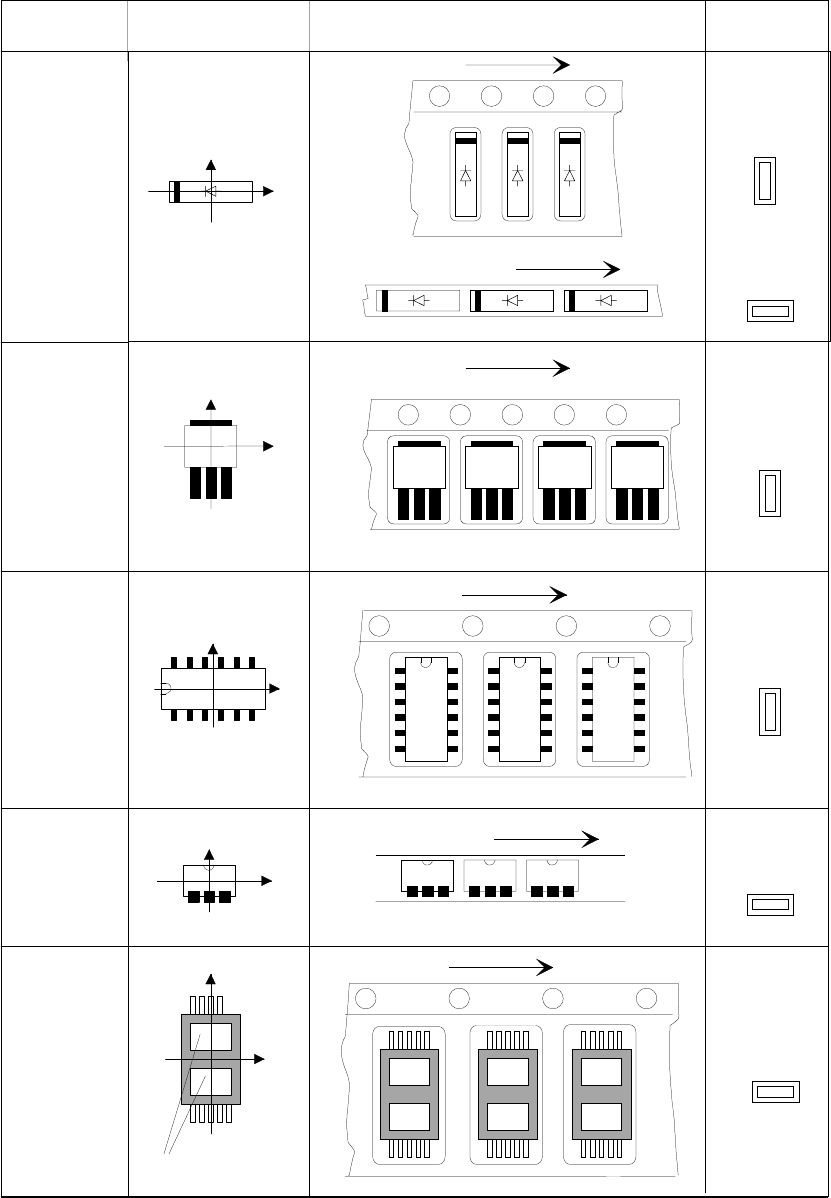

Fig. 7.9 - 1 Positionnement du composant et angle de prise
0°
90°
90°
SO-IC
DIL-IC
0°
SOT 194
90°
90°
SOT 23
Y
X
Magasin de barres :
Composant
spécial
Composants
chip
polarisés
0402
2220
Type de
boîtier
Description Position dans le processus d'alimentation
Angle de prise/
angle des pip.
Bande :
Bande :
Magasin de barres :
Bande :
Bande :
Y
X
Y
X
Trous
Y
X
Y
X
L'anode doit
impérativement être
alignée sur l'axe
positif x
Manuel d’utilisation SIPLACE S-23 HM 7 Que faire quand ...
Version du logiciel SR.406.xx Edition 02/00 FR 7.10 Instructions à suivre lors de la recharge de composants
345
7.10 Instructions à suivre lors de la recharge de com-
posants
La recharge de composants avec ou sans code barres est décrite dans chap. 4, alinéa 4.1.2. 7
Å Quant aux dérouleurs de bande, veiller à ce qu’une nouvelle bande soit raccordée au bon mo-
ment, afin que les magasinss ne soient jamais vides.
Å Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de l’ancienne bande
est déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la
bobine de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine
et se coinçerait. Ceci occasionnerait des erreurs de prise et des temps d’arrêt machine impor-
tants.
Å Utiliser impérativement des tiges embrochables pour les bobines de grande taille, et veiller à
ce que les entretoises métalliques soient dûment mises en place (voir fig. 7.5 - 2
).
7 Que faire quand ... Manuel d’utilisation SIPLACE S-23 HM
7.11 Outillage de l’opérateur Version du logiciel SR.406.xx Edition 02/00 FR
346
7.11 Outillage de l’opérateur
Chaque opérateur devrait avoir à sa disposition l’outillage listé ci-après. Il est recommandé de
ranger cette outillage dans un coffret adéquat, afin d’éviter des blessures corporelles lors de son
prélèvement (par ex. blessures occasionnées par les pincettes). 7
Chaque opérateur de la machine nécessite: 7
– une pincette CMS
– un pinceau à poils courts pour nettoyer la table à magasins
– un jeu de petits tournevis pour vis à fente et tournevis cruciformes
– des pinces et le matériel appropriés au raccordement des bandes
– des ciseaux pour raccorder les bandes (ne pas utiliser des ciseaux à usage universel ou des
pinces coupantes diagonales)
– une gomme à effacer ou un crayon à fibres de verre pour nettoyer les marques
– des crayons à mine hydrofuge pour marquer les pistes
– produits à nettoyer (de l’éthanol, détergent pour plexiglas, batonnets de coton, chiffons sans
peluches, cure-pipe)
– un agent anticorossif WD40 (graisse d’armurier)
– un aspirateur
